16
Ge

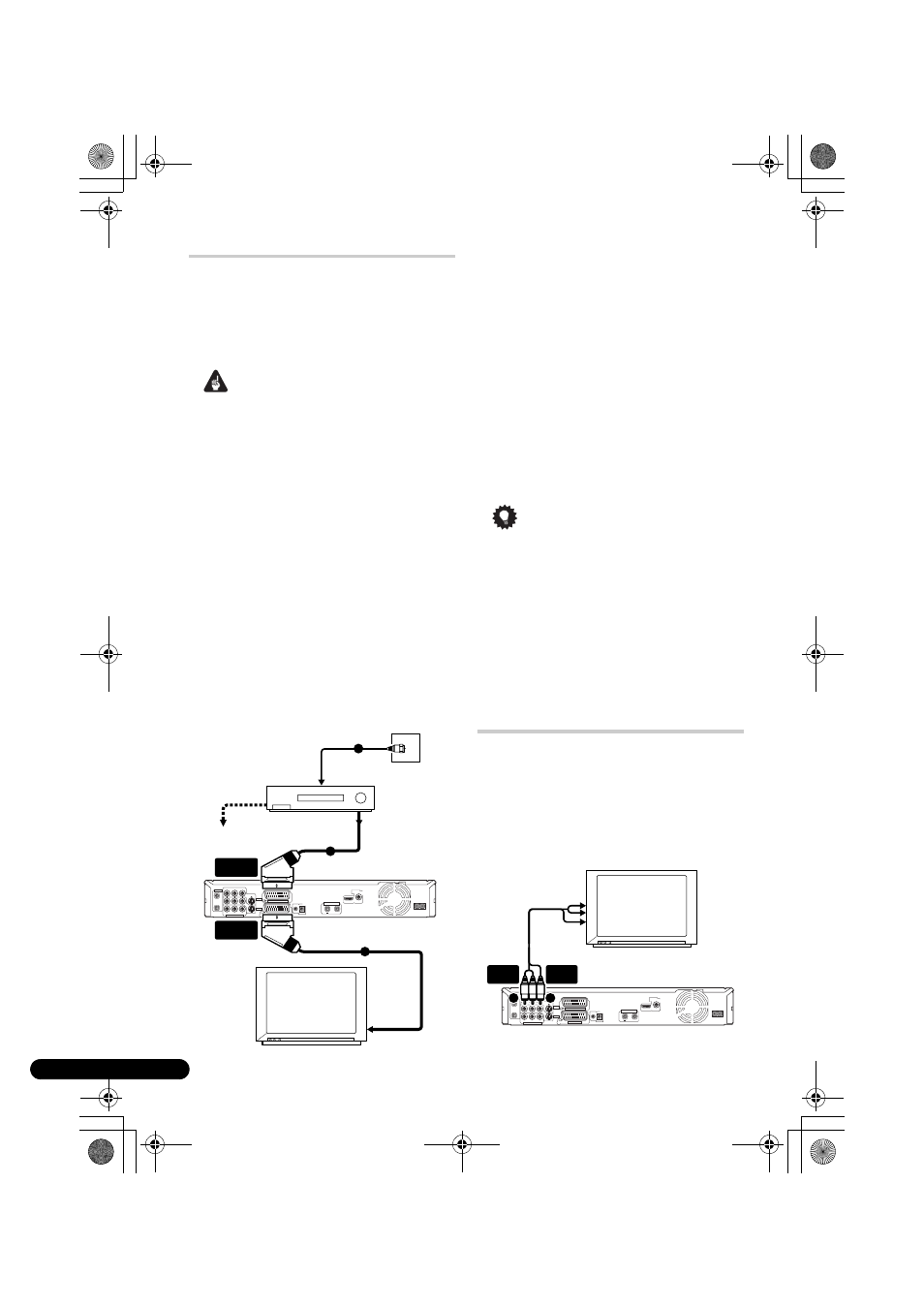

Einfacher Anschluss
Bei den nachfolgend beschriebenen
Anschlüssen handelt es sich um grundlegende
Anschlüsse, die es Ihnen ermöglichen,
Fernsehprogramme anzuschauen und
aufzuzeichnen und Discs abzuspielen. Weitere
Anschlussarten werden ab der folgenden Seite
beschrieben.
Wichtig
• Für diese Anschlüsse werden SCART-Kabel
(nicht mitgeliefert) verwendet. Besitzt Ihr
Fernsehgerät (oder Videorecorder) keine
SCART-Buchse und Sie möchten das
mitgelieferte Audio-/Video-Kabel
verwenden, siehe Verwendung des
mitgelieferten Audio/Video-Kabels unten.
• Die AV-Buchse AV1 (RGB)-TV kann
gewöhnliche Videosignale (Composite,
FBAS), S-Video- oder RGB-Videosignale
sowie analoge Stereo-Audiosignale
ausgeben. Der Anschluss AV2 (INPUT 1/
DECODER) akzeptiert gewöhnliche Video-,
S-Video- oder RGB-Videoeingangssignale
sowie analoge Stereo-Audiosignale.
Angaben zur Einrichtung dieser Optionen
finden Sie unter AV1 Out auf Seite 126 und
AV2/L1 In auf Seite 127.
• Bevor Sie irgendwelche Anschlüsse an der
Rückwand vornehmen oder ändern, sollten
Sie sich vergewissern, dass alle
Komponenten ausgeschaltet und von der
Netzsteckdose abgetrennt sind.
1 Anschluss der Fernsehantenne an den
Recorder und das Fernsehgerät.
Einzelheiten finden Sie unter Anschluss einer
Fernsehantenne auf Seite 15.
• Möchten Sie einen Videorecorder in Ihr
System integrieren, so schließen Sie
diesen vor dem Recorder an (d.h. zwischen
dem Antennenausgang an der Wand und
dem Antenneneingag des Recorders).
2 Verbinden Sie die AV-Buchse AV1
(RGB)-TV dieses Recorders über ein SCART-
Kabel (nicht mitgeliefert) mit der SCART-
AV-Buchse Ihres Fernsehgeräts.
3
Verbinden Sie die AV-Buchse AV2
(INPUT 1/DECODER) über ein weiteres
SCART-Kabel mit einer SCART-AV-Buchse
Ihres Videorecorders.
Tipp
• Dieser Recorder besitzt eine ‘über’-
Funktion, die es Ihnen gestattet, ein
Fernsehprogramm vom eingebauten TV-
Tuner dieses Recorders aufzuzeichnen,
während Sie ein Videoband auf Ihrem
Videorecorder abspielen (Um diese
Funktion im Bereitschaftsmodus des
Recorders zu benutzen, muss Power Save
auf Off eingestellt sein — siehe Power Save
auf Seite 122).
Verwendung anderer Audio/
Video-Anschlussarten
Falls Sie Ihr Fernsehgerät nicht über die
SCART AV-Buchse an diesen Recorder
anschließen können, verwenden Sie die
normalen Audio/Video-Ausgangsbuchsen,
den S- oder den Komponenten-Videoausgang.
Verwendung des mitgelieferten
Audio/Video-Kabels
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT
CONTROL
G-LINK IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO AUDIO L R
INPUT 3
COMPONENT VIDEO OUT Y P B P R
ANTENNA
IN
OUT
ANTENNA(DIGITAL) IN OUT
5 V 30 mA
OUTPUT
Videorecorder
Fernsehgerät
Antennen-/
Kabelfernseh-Anschluss
1
2
3
Zum Antenneneingang
des Recorders
Von SCART
AV-Anschluss
Zum SCART
AV-Anschluss
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
Von Antennenausgang
Zum Antenneneingang
Fernsehgerät
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT
CONTROL
G-LINK IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO AUDIO L R
INPUT 3
COMPONENT VIDEO OUT Y P B P R
ANTENNA
IN
OUT
ANTENNA(DIGITAL) IN OUT
5 V 30 mA
OUTPUT
VIDEO
OUTPUT
AUDIO
OUTPUT
Zum Audioeingang
Zum Videoeingang
1 2
