Seite 17: Output
17
Ge
1
Verbinden Sie die Buchse VIDEO
OUTPUT mit einem Videoeingang Ihres
Fernsehgeräts.
Verwenden Sie den gelben Stecker des
mitgelieferten Audio/Video-Kabels für die
Videoverbindung.
2
Verbinden Sie die Buchsen AUDIO
OUTPUT mit den entsprechenden
Audioeingängen Ihres Fernsehgeräts.
Verwenden Sie die roten und weißen Stecker
des mitgelieferten Audio/Video-Kabels für die
Audioverbindung. Achten Sie darauf, den
linken und rechten Ausgang mit den
entsprechenden Eingängen zu verbinden, um
eine korrekte Stereoausgabe zu erzielen.

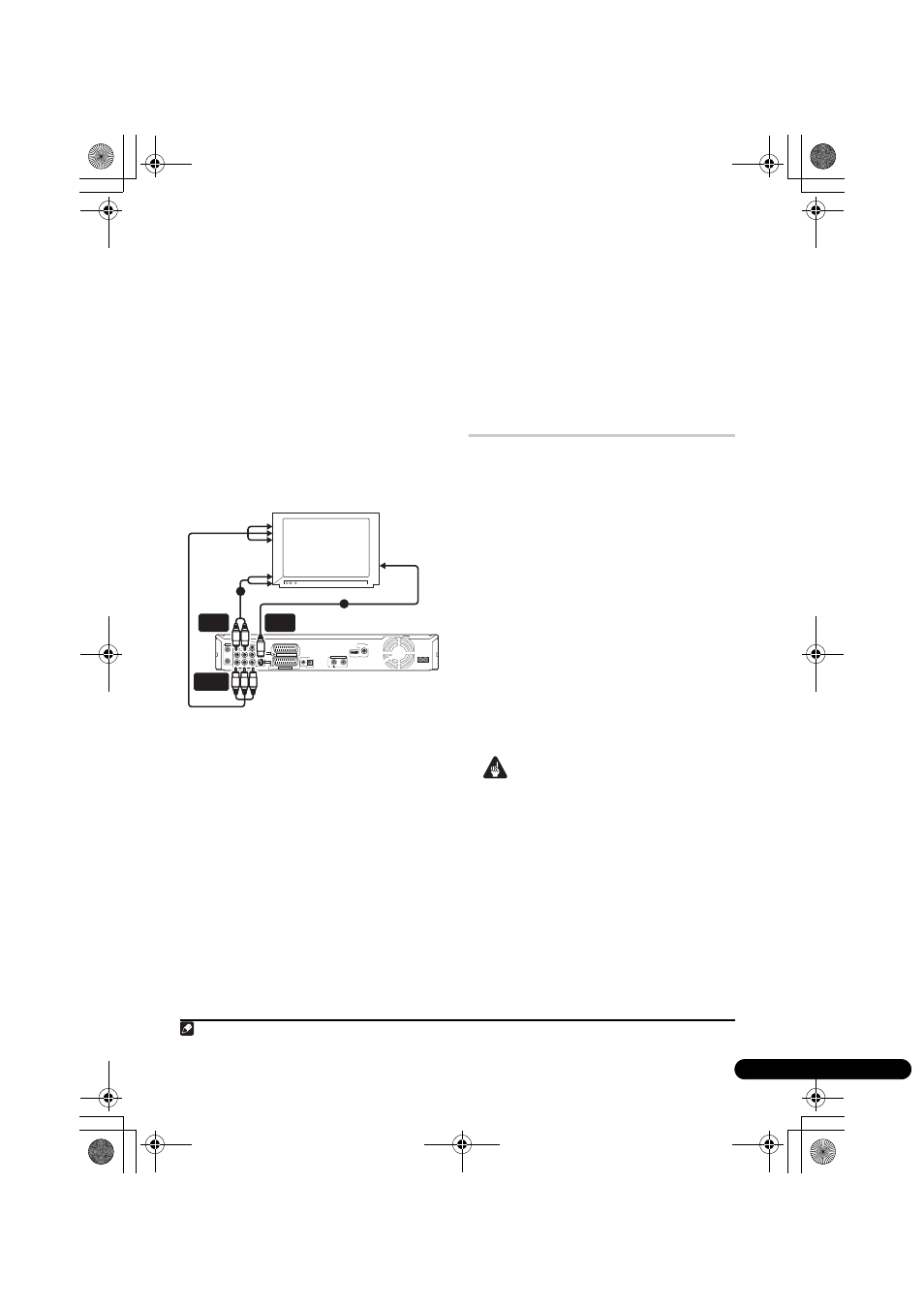

Verwendung des S- oder
Komponenten-Videoausgangs
1
Verbinden Sie den S- oder Komponenten-
Videoausgang mit dem entsprechenden
Eingang Ihres Fernsehgeräts.
Für einen S-Videoanschluss verwenden Sie ein
S-Videokabel (nicht mitgeliefert). Verbinden
Sie mit diesem Kabel die Buchse S-VIDEO
OUTPUT mit dem S-Videoeingang Ihres
Fernsehgeräts.
Für einen Komponenten-Videoanschluss
verwenden Sie ein Komponenten-Videokabel
(nicht mitgeliefert). Verbinden Sie mit diesem
Kabel die Buchsen COMPONENT VIDEO OUT
mit dem Komponenten-Videoeingang Ihres
Fernsehgeräts.
Siehe auch Component Video Out auf Seite 126,
um den Komponenten-Videoausgang für ein
Progressive Scan-taugliches Fernsehgerät
einzurichten.
2
Verbinden Sie die Buchsen AUDIO
OUTPUT mit den entsprechenden
Audioeingängen Ihres Fernsehgeräts.
Sie können das mitgelieferte Audio/Video-
Kabel verwenden, ohne den gelben
Videostecker anzuschließen. Achten Sie
darauf, den linken und rechten Ausgang mit
den entsprechenden Eingängen zu verbinden,
um eine korrekte Stereoausgabe zu erzielen.
Anschluss an einen
Kabelanschluss oder einen
Satellitenempfänger
Wenn Sie einen Kabelreceiver oder
Satellitenreceiver mit eingebautem Decoder
besitzen, schließen Sie ihn gemäß der
Beschreibung auf dieser Seite an diesen
Recorder und Ihr Fernsehgerät an.
1
Wenn Sie
einen getrennten Decoder für Ihren Kabel-/
Satellitenreceiver verwenden, schließen Sie ihn
gemäß der Beschreibung auf der folgenden
Seite an.
Das auf dieser Seite beschriebene
Anschlussverfahren ermöglicht Folgendes:
• Aufzeichnung des gewünschten Kanals
durch Einstellung an der Kabelbox, am
Satellitenreceiver oder am terrestrischen
Digitalreceiver.
• Ändern der Kanäle und Einstellen von
Timeraufnahmen am externen Receiver
mit dem GUIDE Plus+™ System (über das
G-LINK™-Kabel, nach dem
Einrichtvorgang).
Wichtig
• Schließen Sie diesen Recorder nicht ‘über’
Ihren Videorecorder, Satellitenreceiver
oder ein anderes Gerät an Ihr Fernsehgerät
an. Schließen Sie jede Komponente stets
direkt an Ihr Fernsehgerät oder Ihren AV-
Verstärker/Receiver an.
• Achten Sie, wenn Sie das GUIDE Plus+
System für eine Timeraufnahme von einem
externen Receiver verwenden, darauf, dass
der externe Receiver eingeschaltet ist.
Fernsehgerät
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
1
2
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
AUDIO
OUTPUT
Zum Audioeingang
Zum Component-Videoeingang
Zum Videoeingang
Hinweis
1 Die Abbildung zeigt SCART-Videoverbindungen, aber Sie können wahlweise auch eine der anderen Audio/Video-
Verbindungen verwenden.
