22
Ge

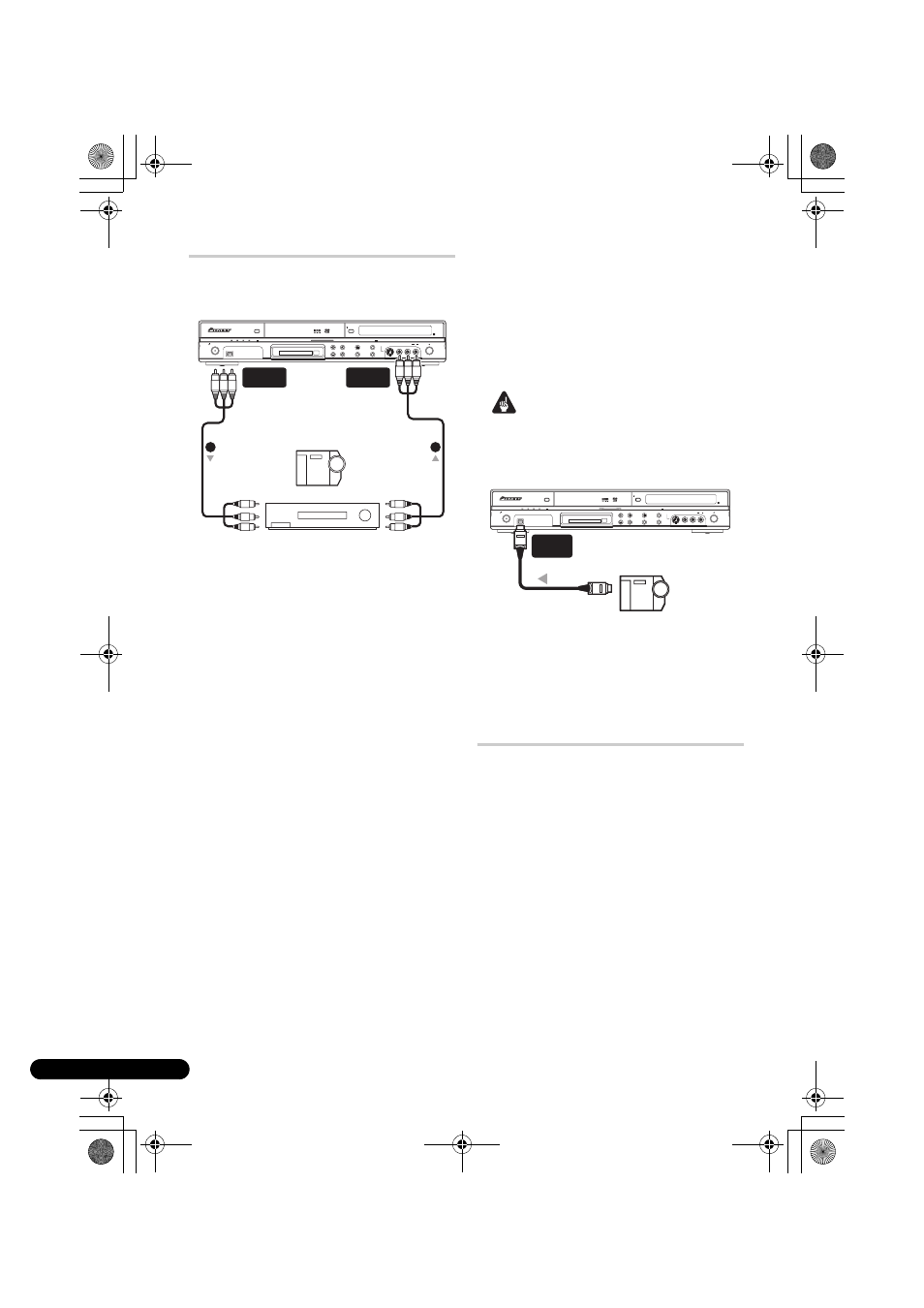

Anschluss anderer AV-Quellen
Anschluss eines Videorecorders oder
analogen Camcorders
1 Verbinden Sie einen
zusammengehörigen Satz von Audio- und
Videoeingängen Ihres Videorecorders oder
Camcorders mit einem entsprechenden
Satz von Ausgängen an diesem Recorder.
Dadurch sind Sie in der Lage, von diesem
Recorder auf Ihren Videorecorder oder
Camcorder aufzunehmen.
• Sie können gewöhnliche Video- oder
S-Videokabel für die Videoverbindung
verwenden.
• Wahlweise können Sie die SCART-Buchse
AV2 (INPUT 1/DECODER) für die Ein- und
Ausgabe von Audio/Video-Signalen mit nur
einem SCART-Kabel verwenden.
2 Verbinden Sie einen
zusammengehörigen Satz von Audio- und
Videoausgängen Ihres Videorecorders oder
Camcorders mit einem entsprechenden
Satz von Eingängen an diesem Recorder.
Dadurch sind Sie in der Lage, Bänder von
Ihrem Videorecorder oder Camcorder
aufzunehmen.
• Sie können gewöhnliche Video- oder
S-Videokabel für die Videoverbindung
verwenden.
• Die Buchsen an der Frontplatte eignen
sich gut für den Anschluss eines
Camcorders.
• Beim Anschließen einer externen AV-
Quelle, die nur Mono-Ton unterstützt,
schließen Sie nur die linke (weiße)
Audiobuchse an diesem Gerät an.
Dadurch kann die gleiche Tonspur auf
beiden Kanälen aufgezeichnet werden. Sie
müssen die Verbindung zur Buchse INPUT
2 an der Frontplatte herstellen.
Anschluss eines DV-Camcorders
Die Buchse DV IN an der Frontplatte
ermöglicht den Anschluss eines DV-
Camcorders oder DVD-Recorders mit DV-
Ausgang.
Wichtig
• Diese Buchse ist nur für den Anschluss an
DV-Geräte vorgesehen. Sie ist nicht mit
digitalen Satellitenreceivern oder D-VHS-
Videodecks kompatibel.
• Verwenden Sie ein DV-Kabel (nicht
mitgeliefert), um die DV-Buchse Ihres
DV-Camcorders mit der Buchse DV IN an
der Frontplatte dieses Recorders zu
verbinden.
Netzanschluss
Überprüfen Sie erst alle Anschlüsse, bevor Sie
den Recorder an eine Netzsteckdose
anschließen.
•
Schließen Sie diesen Recorder über das
mitgelieferte Netzkabel an eine
Netzsteckdose an.
HDD/DVD
DivX COPY HDMI
OPEN/CLOSE
STANDBY/ON DV IN
CH INPUT SELECT
STOP REC ONE TOUCH COPY
INPUT 2 VIDEO S-VIDEO L(MONO) R AUDIO REC
A.TV/D.TV
COMMON INTERFACE
PLTV D.TV A.TV
Videorecorder
AUDIO/VIDEO
OUTPUT
AUDIO/VIDEO
INPUT
1 2
(Rückwand) (Frontplatte)
Analoger Camcorder Vom Audio-/Videoausgang Zum Audio-/Videoeingang
HDD/DVD
DivX COPY HDMI
OPEN/CLOSE
STANDBY/ON DV IN
CH INPUT SELECT
STOP REC ONE TOUCH COPY
INPUT 2 VIDEO S-VIDEO L(MONO) R AUDIO REC
A.TV/D.TV
COMMON INTERFACE
PLTV D.TV A.TV
DV
IN
DV-Camcorder
Vom DV-Ausgang
