Klimakammern ohne U-förmige Deckel installieren
Installation
B. Legen Sie ein Holzstück (einen Holzblock oder ein Sperrholzstück) auf
die Oberseite des unteren Spannzeugs. Das Holzstück muss groß genug
sein, um den gesamten Durchmesser des Spannzeugs abzudecken.
Das Gewicht der oberen Spannzeuge konzentriert sich im Oberteil, und
die Teile tendieren dazu, umzukippen, wenn sie an den Hubösen gehoben
werden.
Das Fallenlassen von Spannzeugen kann zu schweren Verletzungen bzw.
Anlagenschäden führen.
Versuchen Sie nie, das Spannzeug an den Hubösen im Gleichgewicht zu halten.
Halten Sie das Spannzeug immer am Bolzen in Gleichgewicht.
Hinweis Um das obere Spannzeug am unteren Spannzeug im Gleichgewicht zu
halten, benötigen Sie eine geeignete Stützkonstruktion oder einen
Helfer.
C. Richten Sie das Spannzeug vorsichtig auf der Oberseite des Holzstücks
auf dem unteren Spannzeug aus.
D. Eventuell müssen die Hubösen in die Gewinde an der
Spannzeugkammer eingeschraubt werden. Befestigen Sie das Hubgerät
an den Hubösen und positionieren Sie das Spannzeug auf der Oberseite
des unteren Spannzeugs.
E.
Bringen Sie nach Bedarf Unterlegscheiben, Distanzstücke oder
Keilscheiben am Bolzen an, der nach oben zeigen muss.

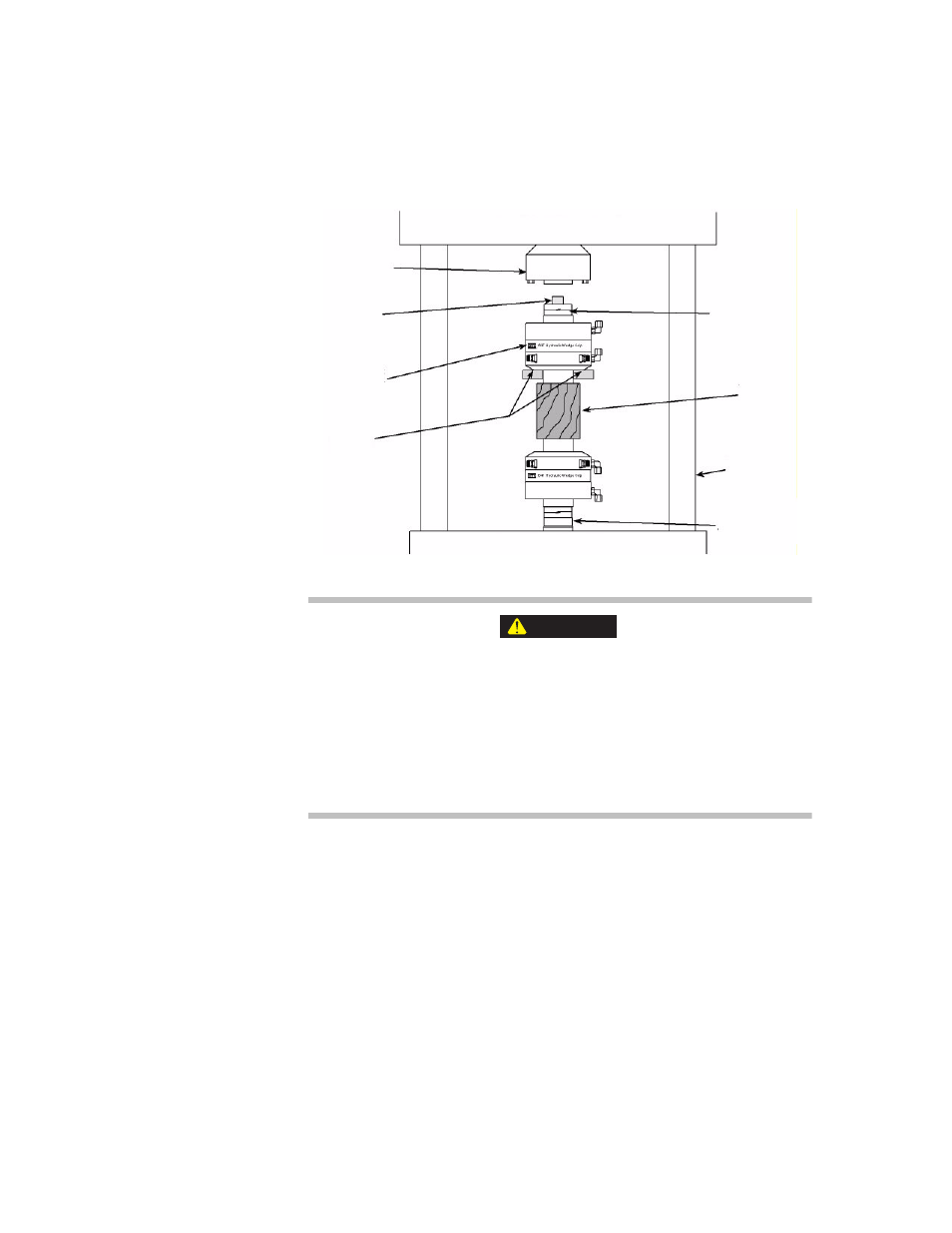

Keilscheiben
Holzblock
Lastrah-
mensäulen
Hubgerät
Hydraulik-
kammer
Bolzen
Kraftauf-
nehmer
Querhaupt Lastrahmen
Grundplatte Lastrahmen
Kolben-
stange
WARNUNG
