PAGE — HHN 31V
HHN-34TVD • FAHRBARER, MOTORISIERTER GLÄTTER — BETRIEBSHANDBUCH — VERSIONS-NR. 1 (08.05.06) — SEITE 36
3
2
4
1

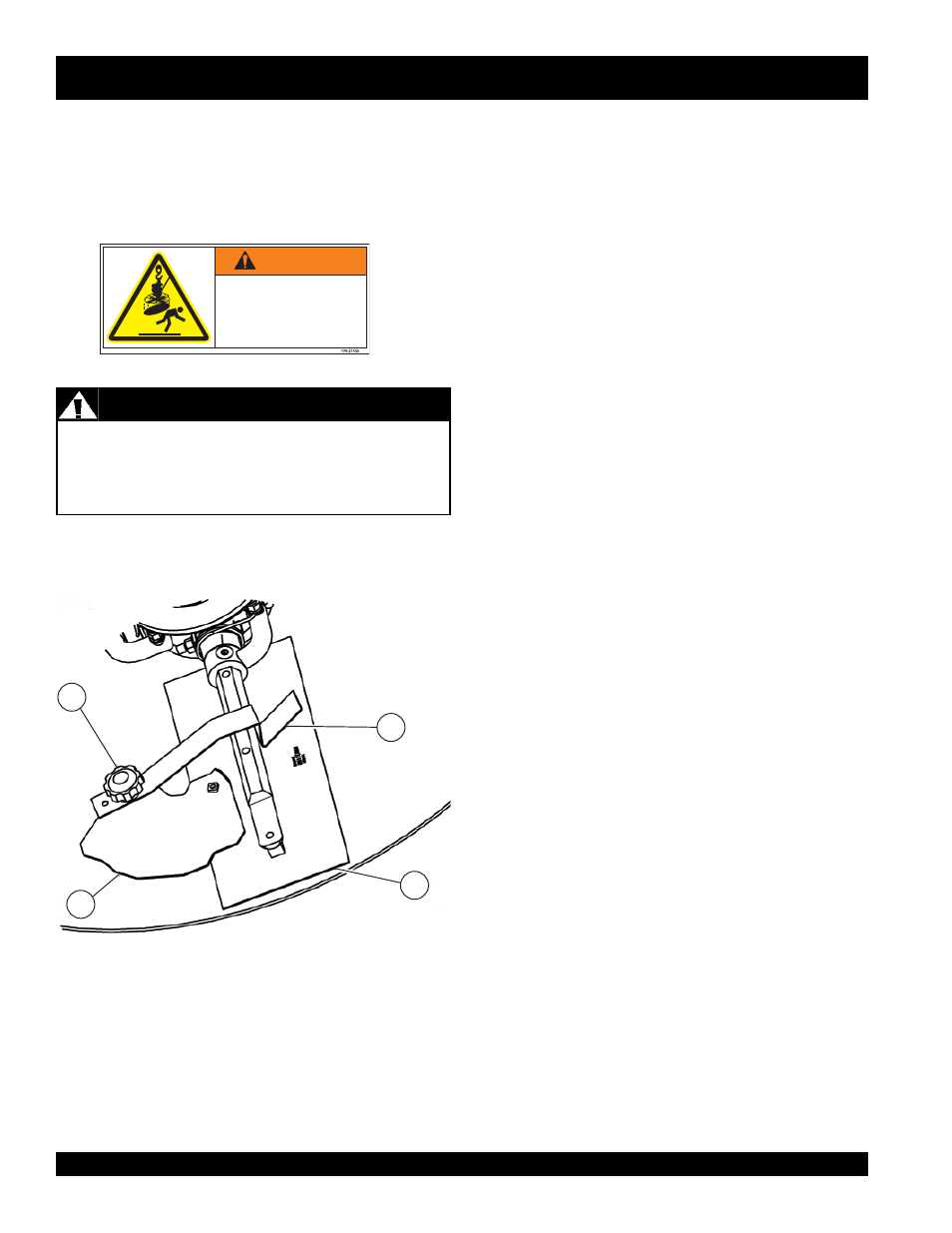

Figure 43. Z-Clip Finisher Pan Installation
Anbringen von Tellern an Glättflügeln
Diese runden Scheiben, die gelegentlich auch als „Teller“ bezeichnet
werden, werden an den Drehkreuzarmen befestigt und ermöglichen ein
frühzeitiges Schweben auf dem nassen Beton und einfache Übergänge
von nassen zu trockenen Bereichen. Sie sind auch besonders wirksam
beim Einbetten großer Aggregate und von Oberflächenhärtern.
Die Glättscheiben STETS entweder im Arbeitsbereich oder in
einem am Arbeitsbereich angrenzenden und mit diesem auf gleicher
Höhe befindlichen Bereich anbringen. Den Glätter NICHT anheben,
wenn die Glättscheiben angebracht sind.
1 Flügelbaugruppe
2 Z-Clip-Glättscheiben-Halteknopf
3 Flügelhalterung
4 Z-Clip, Glättscheibe
Beachten Sie beim Befestigen der Glättscheiben an den Glättflügeln
Abbildung 43.
ACHTUNG
Quetschgefahr.
Glätter nicht mit
angebrachten
Glättscheiben anheben.
1. Heben Sie den Glätter gerade so weit an, dass die Glättscheiben
unter die Flügel geschoben werden können. Senken Sie den Glätter
auf die Glättscheiben ab, während sich die Flügel (1) neben den Z-
Clips befinden (Teil 4).
2. Drehen Sie die Flügel unter den Z-Clips in die richtige Position.
Stellen Sie sicher, dass sich die Flügel in die richtige Richtung drehen,
wenn die Maschine in Betrieb ist, oder drehen Sie die Flügel mithilfe
des Motors in die richtige Lage.
3. Befestigen Sie die Flügelhalterungen (3) an der
gegenüberliegenden Seite der Z-Clip-Halterungen (4) mit
Halteknöpfen (2), wie in Abb. 43 dargestellt.
4. Stellen Sie sicher, dass die Flügelkanten sicher unter den Z-Clips
und die Halterungen über den Kanten des Flügelbalkens befestigt
sind, bevor Sie die Arbeit mit der Maschine wieder aufnehmen.
Stilllegung des Glätters/einzelner Komponenten
Bei der Stilllegung handelt es sich um einen kontrollierten Prozess, anhand
dessen ein Ausrüstungsobjekt, das nicht mehr in Stand gehalten werden
kann, auf sichere Weise aus dem Verkehr gezogen wird. Wenn die
betreffende Ausrüstung aufgrund von Verschleiß oder Schäden ein nicht
akzeptables oder nicht behebbares Sicherheitsrisiko darstellt oder seine
Wartung nicht mehr kostenwirksam ist (d. h. seine
Lebenszyklusverlässlichkeit kann nicht mehr sichergestellt werden) und
sie stillgelegt werden muss (durch Demontage), muss das folgende
Verfahren angewandt werden:
1. Alle Flüssigkeiten vollständig ablaufen lassen. Dies kann Öl,
Benzin, Hydrauliköl und Gefrierschutzmittel umfassen.
Gemäß örtlichen und gesetzlichen Vorschriften sachgemäß
entsorgen. Keinesfalls auf dem Boden vergießen oder
in Abläufe oder die Kanalisation schütten.
2. Die Batterie entfernen und zur Bleirückgewinnung zu
einer geeigneten Anlage bringen. Bei der Handhabung
von schwefelsäurehaltigen Batterien entsprechende
Sicherheitsvorkehrungen beachten (siehe S. 14).
3. Die restlichen Teile der Ausrüstung können zur weiteren
Demontage zu einer Verschrottungsfirma oder
Metallwiedergewinnungseinrichtung gebracht werden.
HHN 34TVD – WARTUNG
