2.2 Seitliches Bedienfeld
(3)
(6)
(9a)
(9b)
(10a)
(11)
(13)
(4)
(5)
(7)
(8)
(10b)
(12)
(14)
(15)

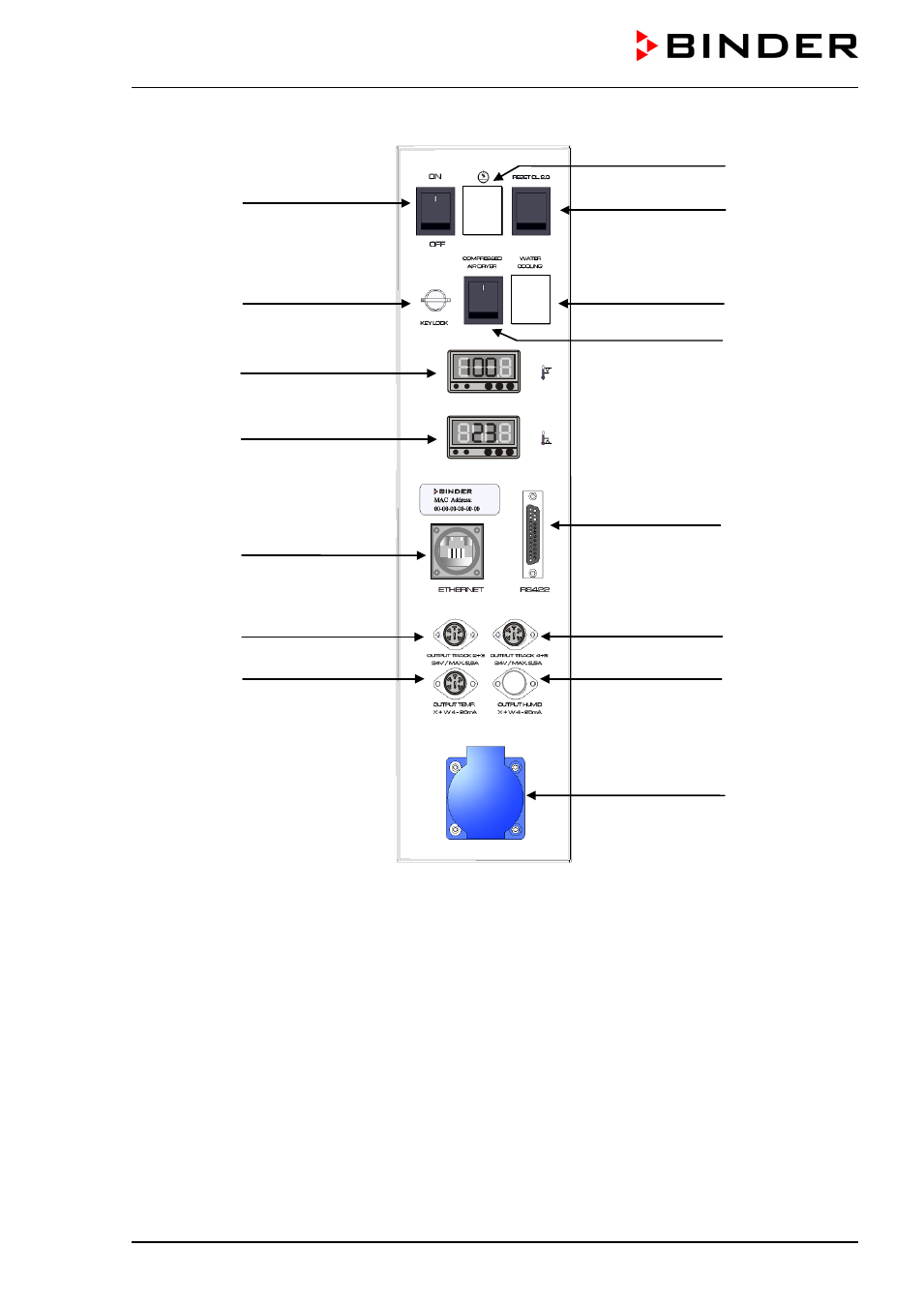

Abbildung 4: Seitliches Bedienfeld an der rechten Seite der Kältemaschine mit Optionen
(3) Hauptschalter
(4) nicht verwendet
(5) Schalter RESET für Über- und Untertemperatur-Wählbegrenzer (Option)
(6) Schlüsselschalter für Tastaturverriegelung (Option)
(7) nicht verwendet
(8) Schalter Drucklufttrockner (Option)
(9) Temperaturwählbegrenzer Klasse 2 für Über- und Untertemperatur (Option):
Eingabedisplays für oberes (9a) und unteres (9b) Temperaturlimit
(10a) Ethernet-Schnittstelle
(10b) RS422 Schnittstelle (Option)
(11) 2 potenzialfreie Schaltausgänge über Steuerkontakte 2 und 3 (MKT, Option für MK)
(12) 2 potenzialfreie Schaltausgänge über Steuerkontakte 4 und 5 (MKT, Option für MK)
(13) Analogausgang Temperatur (Option)
(14) nicht verwendet
(15) Steckdose 230 V AC, max. 500 W
