MK / MKT (E3.1) 07/2014 Seite 40/102

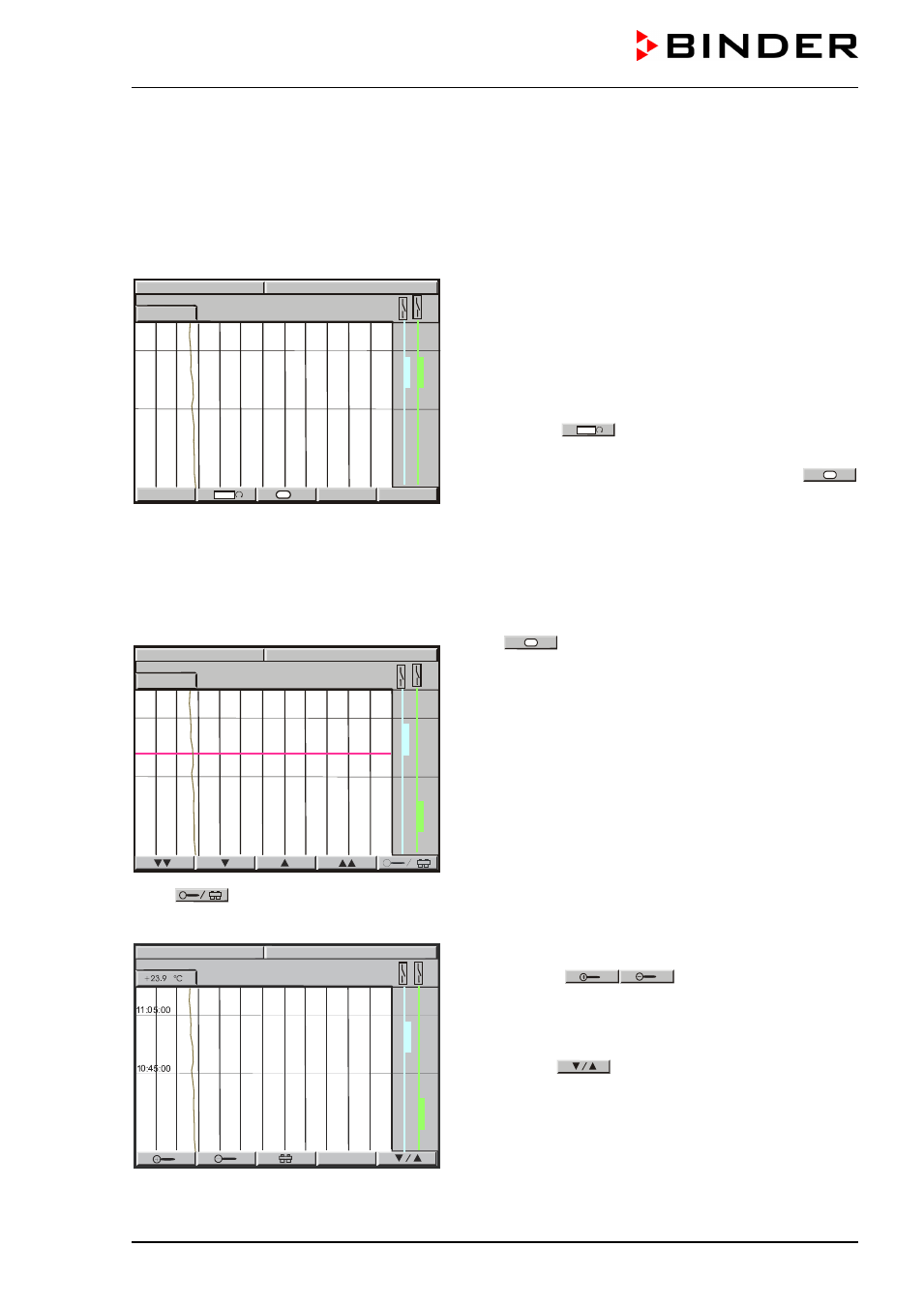

7. Grafische Darstellung des Messwert-Verlaufs (Linienschreiber-
funktion)
In dieser einem Linienschreiber nachempfundenen Darstellung lassen sich im Zeitraum der Aufzeichnung
für beliebige Zeitpunkte die zugehörigen Messdaten abrufen.
Normalanzeige Linienschreiberfunktion:
Links oben Anzeige des aktuellen Datums und der Uhr-
zeit.
Darunter Anzeige und grafische Darstellung des aktuel-
len Temperaturwertes.
MK: Skalierung Temperatur: -50 °C bis +200 °C
MKT: Skalierung Temperatur: -100 °C bis +200 °C
Mit der Taste
lassen sich verschiedene Varian-
ten der Darstellung wählen.
Je nach voreingestellter Auswahl wird die Taste
H
evt. erst jetzt sichtbar.
Das Ansprechen des Über- oder Untertemperaturschutzes (Option, Kap. 12.3) wird am rechten Rand des
Displays als blaue verstärkte Linie dargestellt.
Ein aktiver Betauungsschutz wird am rechten Rand des Displays als grüne verstärkte Linie dargestellt.
Historiendarstellung mit Cursor:
Taste
H
= History drücken. Es erscheint eine rosa-
farbene Linie, die als Cursor den Auswahlzeitpunkt dar-
stellt. Sie können damit den gespeicherten Messwert
eines bestimmten Zeitpunktes abrufen.
Links oben Anzeige des Datums und der Uhrzeit der
Cursorposition.
Darunter Anzeige und grafische Darstellung des diesem
Zeitpunkt zugeordneten Temperaturwertes.
Mit den Pfeiltasten lässt sich die Cursorlinie scrollen.
Einzelpfeile: Feinjustierung.
Doppelpfeile: Bildschirmweise blättern.
Taste . drücken: Zoom-Darstellung:
Historiendarstellung-Zoom
Lupen-Tasten
: Zoom vor und zurück
(Verkürzung oder Verlängerung des dargestellten Zeit-
raums).
Auswahltaste
: zurück zur vorherigen Ansicht.
20:30:00 15.12.13
11:32:20 15.12.13
10:45:00
+23.9 °C
11:05.00
11:32:14 15.12.13
10:45:00
+23.9 °C
CONFIG VIEW-> H
11:05:00
