4. Bedien- und Anzeigeelemente
D12
LEVEL
PUSH MENU
MUTE
POWER
A B
ON
OFF
OVL GR ISP OVL GR ISP
[1] [3] [2] [4] [5][6][7]

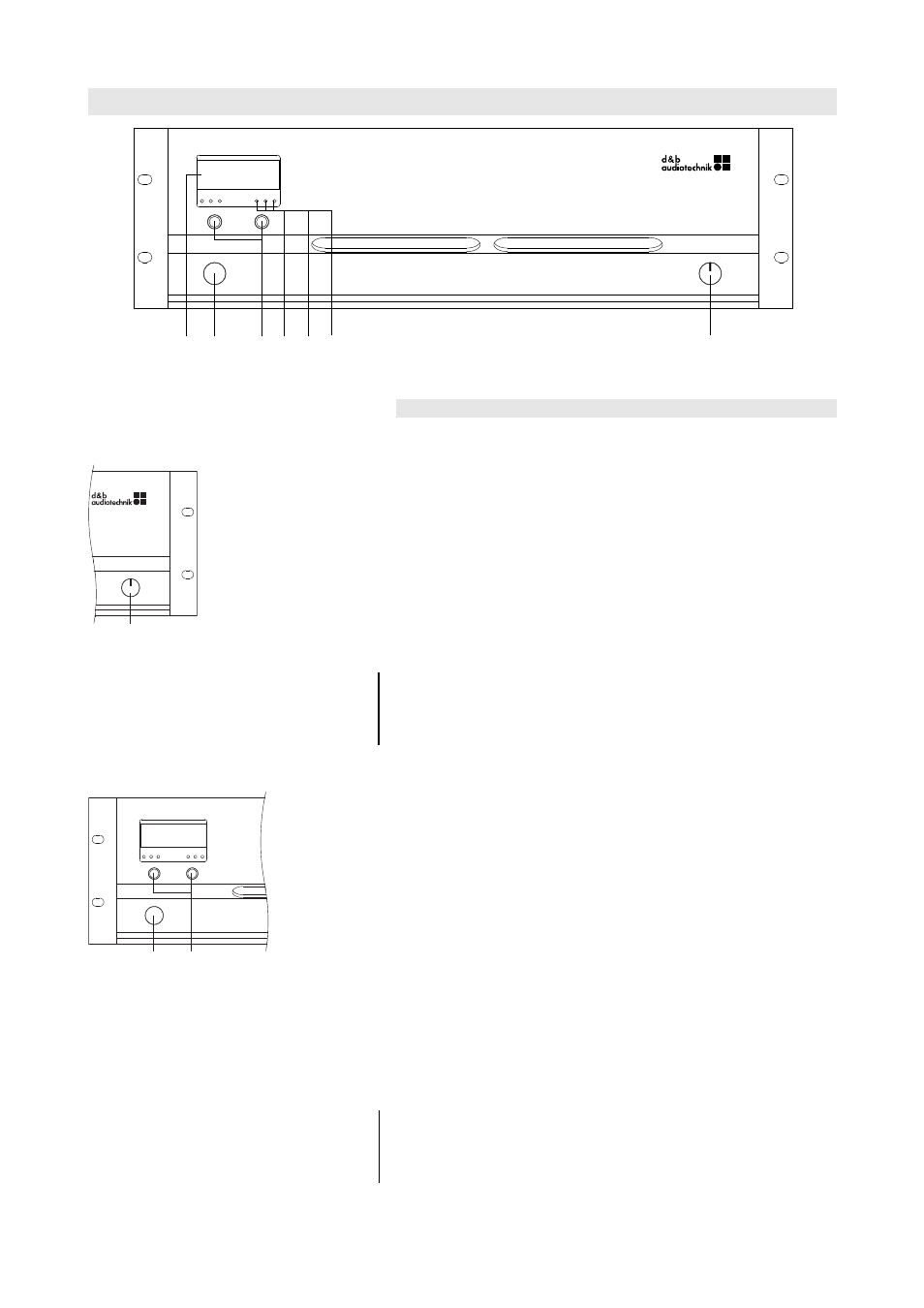

Fig. 4: D12 Bedien- und Anzeigeelemente
4.1. Bedienelemente
4.1.1. Netzschalter [1]
POWER
ON
OFF
[1]
Fig. 5: D12 Netzschalter
Der Netzschalter, als Drehschalter ausgeführt, befindet an der rechten
Seite der Frontplatte.
- OFF: Das Gerät ist mit Ausnahme der Netzüberwachung vom Netz
getrennt. Die Leistungsaufnahme ist sehr gering (typ. 2 W).
- ON: Das Gerät ist eingeschaltet. Per Fernsteuerung oder MUTE A/B
Schalter lässt sich das Gerät in den Standby-Modus schalten. Das
Display bleibt in diesem Fall aktiv, um die Bereitschaft zu signalisieren.
Hinweis:
Der Netzschalter weist eine "voreilende" Abschaltcharakteristik auf
("Break-before-make contacts"). Der D12 wird daher sofort beim
Verlassen der "ON"-Position abgeschaltet, nicht erst beim Erreichen der
"OFF"-Position.
4.1.2. MUTE Schalter (A/B) mit LED (grün) [2]
D12
LEVEL
PUSH MENU
MUTE A B
OVL GR ISP OVL GR ISP
[3] [2]
Fig. 6: D12 Bedienelemente
Ist der Netzschalter [1] eingeschaltet, kann mit den Tastschaltern MUTE
A/B der entsprechende Kanal des D12 stumm geschaltet oder der D12
in den Standby-Modus geschaltet werden. Die Schalter enthalten eine
grüne LED, über welche die drei verschiedenen Zustände EIN, MUTE
und STANDBY anzeigt werden.
- LED an: EIN. Der entsprechende Kanal des D12 ist eingeschaltet
und betriebsbereit. Durch kurzes Drücken des MUTE A oder B
Schalters, wird der entsprechende Kanal des D12 stumm geschaltet.
Durch längeres Drücken (ca. 1 sek.) des MUTE A oder B Schalters
wird der D12 in den Standby-Modus geschaltet.
- LED blinkt regelmäßig (1:1-Takt): MUTE. Der entsprechende
Kanal des D12 ist stumm geschaltet, d.h. die Endstufe ist
eingeschaltet, erhält aber vom Controller kein Signal. Ein
angeschlossener Lautsprecher bleibt daher weiter bedämpft.
Durch kurzes Drücken des MUTE-Schalters lässt sich der
entsprechende Kanal des D12 wieder einschalten.
Hinweis:
Wird die Netzversorgung des D12 unterbrochen, so bleibt die
Einstellung
der MUTE-Schalter gespeichert. Nach dem
Wiedereinschalten wird der zuletzt vorhandene Zustand
wiederhergestellt.
