d&b xA-Series - Handbuch (Seite 10)

Eine ausführliche Beschreibung der verschiedenen Aufhängungsop-
tionen findet sich in Þ Kapitel 3. "Aufhängungsoptionen"
auf Seite 15.

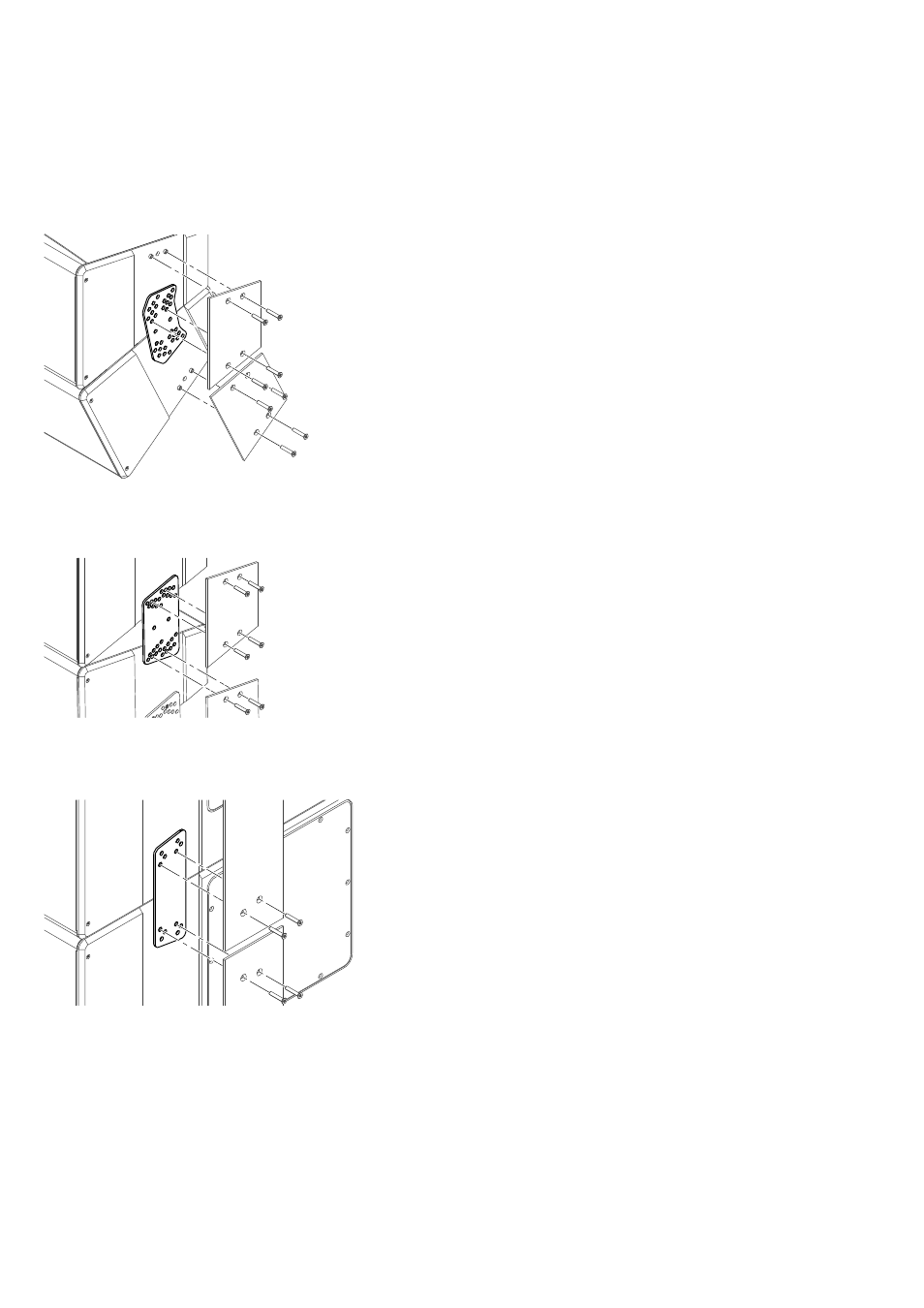

2.2.6. Z5416 Verbinder 10A
Der Verbinder wird eingesetzt, um 10A (-D) Lautsprecher unterei-
nander zu verbinden und verschiedene Öffnungswinkel einzu-
stellen.
Die Öffnungswinkel zwischen benachbarten Lautsprechern können
in einem Bereich von 25° bis 60° in 5° Schritten eingestellt
werden.
Hinweis: Beim Aufbau horizontaler Arrays aus 10A (-D)
Lautsprechern sollte der Öffnungswinkel zwischen benach-
barten Lautsprechern mindestens 30° betragen, um die
Z5419 Laststrebe xA oder den Z5415 Flugadapter xA als
Verstrebung anbringen zu können.
2.2.7. Z5417 Verbinder 10AL
Bestimmungsgemäßer Einsatz
Der Verbinder wird eingesetzt, um 10AL (-D) Lautsprecher unterei-
nander zu verbinden und verschiedene Öffnungswinkel einzu-
stellen.
Die Öffnungswinkel zwischen benachbarten Lautsprechern können
auf 0°, 1°, 2°, 4°, 6°, 9°, 12° oder 15° eingestellt werden.
Hinweis: Der Verbinder wird auch in gemischten vertikalen
Arrays eingesetzt, wenn ein 10A (-D) Lautsprecher als erster
Lautsprecher unter einen SUB Lautsprecher montiert werden
soll.
2.2.8. Z5418 Verbinder xA-SUB
Bestimmungsgemäßer Einsatz
Der Verbinder wird eingesetzt, um xA-SUB Lautsprecher unterei-
nander zu verbinden und ermöglicht Öffnungswinkel zwischen
benachbarten SUB Lautsprechern von 0°, 2.5° oder 5°.
d&b xA-Serie, Rigginghandbuch (1.1 DE) 10
