2.1. Benötigtes Werkzeug
–
Sechskantringchlüssel SW 13
– Torx-Schraubendreher TX30
– Torx-Schlüssel TX45
– Inbusschlüssel 5 mm
– Sicherungskleber (z.B. Loctide ® )
2.2. xA-Serie Riggingkomponenten
Die xA-Serie Lautsprecher zusammen mit den xA-Serie Riggingkom-
ponenten ermöglichen den Aufbau verschiedener Arraykonfigurati-
onen, sei es geflogen oder am Boden gestellt.
Im Folgenden wird der bestimmungsgemäße Einsatz der einzelnen
Komponenten kurz beschrieben.
2.2.1. xA-Serie Lautsprechergehäuse

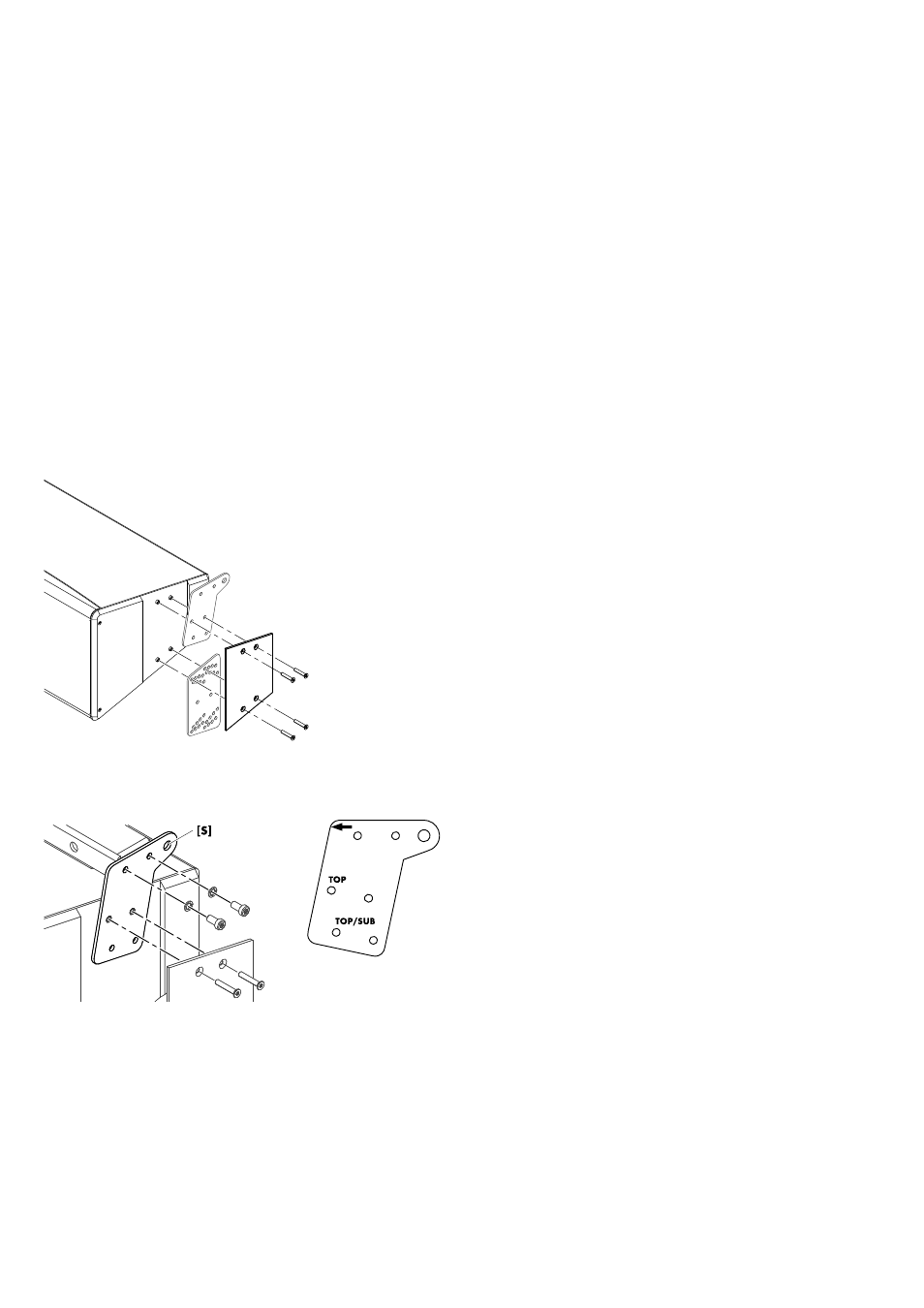

In den Seitenwänden des Gehäuses sind Riggingvorrichtungen
integriert, die zur Aufnahme der jeweiligen xA Verbinder dienen.
Zum Anbringen der Verbinder müssen lediglich die Abdeckplatten
von den Riggingvorrichtungen entfernt werden.
Nach Befestigung der entsprechenden Verbinder an beiden Seiten
des Gehäuses werden die Abdeckplatten wieder aufgesetzt, um
eine feste mechanische Verbindung entweder zwischen den Laut-
sprechern oder zum Flugrahmen herzustellen.
2.2.2. Z5413 Flugschienenverbinder xA
Bestimmungsgemäßer Einsatz
Der Flugschienenverbinder xA wird eingesetzt, um die Flugschiene
mit dem Gesamtarray zu verbinden. Zu diesem Zweck ist der Ver-
binder mit zwei Lochpaaren ausgestattet.
Das untere Lochpaar dient dazu, die Flugschiene mit SUB Lautspre-
chern zu verbinden, sofern diese oben im Array integriert sind.
Es kann sowohl das untere als auch das obere Lochpaar ver-
wendet werden, um die Flugschiene mit 10A (-D) oder 10AL (-D)
Lautsprechern zu verbinden. Wird das obere Lochpaar benutzt,
lässt sich die Flugschiene so eng wie möglich mit dem obersten
Lautsprecher des Gesamtarrays verbinden.
Um anstelle des Flugadapters einen 1t Schäkel (z.B. d&b E6507)
für die Aufhängung des Arrays (Zweipunktaufhängung) einzu-
setzen, ist am Verbinder eine zusätzliche Bohrung [S] mit einem
Durchmesser von 12.5 mm vorgesehen.
Der Verbinder kann auch verwendet werden, um ggf. eine Abspan-
nung am Ende des Arrays anzubringen.
