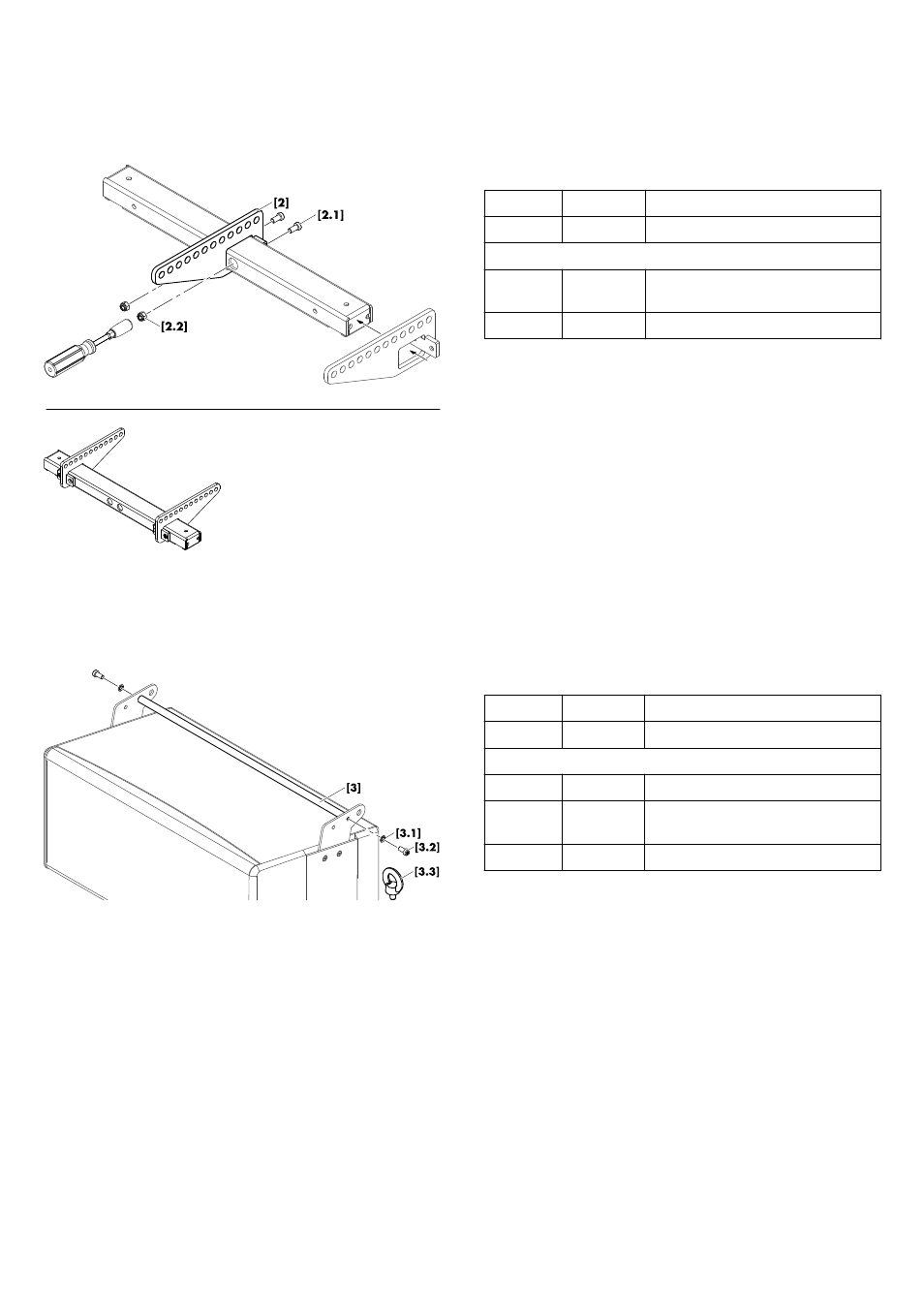

2.2.4. Z5415 Flugadapter xA
Lieferumfang
Menge d&b Code Beschreibung
1 Z5415 d&b Flugadapter xA [2]
Einschließlich:
2 Zylinderkopfschraube M8 x 16, T45
[2.1]
2 Mutter M8 [2.2]
Bestimmungsgemäßer Einsatz
Der Flugadapter xA wird in Verbindung mit der Z5414 Flug-
schiene xA eingesetzt und ermöglicht eine Einpunkt- oder Zwei-
punktaufhängung.
Zur Befestigung an der Flugschiene wird der Flugadapter lediglich
auf die Flugschiene aufgeschoben und mit den Zylinderkopf-
schrauben [2.1] und den Muttern [2.2] in der Mitte der Schiene
befestigt.
Es kann auch jeweils ein Flugadapter an jedem Ende der Flug-
schiene angebracht werden, der dann jeweils mit einer Zylinder-
kopfschraube [2.1] und einer Mutter [2.2] befestigt wird.
Eine ausführliche Beschreibung der verschiedenen Aufhängungsop-
tionen findet sich in Þ Kapitel 3. "Aufhängungsoptionen"
auf Seite 15.
2.2.5. Z5419 Laststrebe xA
Lieferumfang
Menge d&b Code Beschreibung
1 Z5419 d&b Laststrebe xA [3]
Einschließlich:
2 Federscheibe [3.1]
2 Zylinderkopfschraube M8 x 18, T45
[3.2]
2 Q9031 Ringschraube M8 [3,3]
Bestimmungsgemäßer Einsatz
Die Z5419 Laststrebe xA kann auf verschiedene Arten eingesetzt
werden:
– als Verstrebung anstelle der Z5414 Flugschiene xA.
– zur Aufhängung vertikaler Arrays in Verbindung mit der
Z5420 Lastringöse xA.
– als Verstrebung für horizontale Arraykonfigurationen in Verbin-
dung mit der mitgelieferten Q9031 Ringschraube M8.
– zur Anbringung einer Abspannung zwischen zwei benach-
barten Lautsprechern im unteren Arraybereich oder am
unteren Ende des Arrays zusammen mit der Z5420 Last-
ringöse xA.
– zur Anbringung einer Abspannung, um die horizontale Aus-
richtung des Arrays mit Hilfe der Q9031 Ringschraube M8
und geeigneten Stahlseilen zu fixieren.
