2.3. Einstellung der Öffnungswinkel
Die Einstellung der Öffnungswinkel zwischen benachbarten Laut-
sprechern (TOP oder SUB Lautsprechern) erfolgt bei allen Verbin-
dern der xA-Serie auf die gleiche Weise. Zu diesem Zweck
befindet sich an jeder Seite der Verbinder ein Lochindex.
Der gewünschte Öffnungswinkel wird über das entsprechende
Lochpaar für den oberen oder den unteren Lautsprecher eingestellt.
Der folgende Abschnitt (Þ Kapitel 2.4. "Lochindex der Verbinder"
auf Seite 13) enthält Diagramme, in denen die Lochreihen der
jeweiligen Verbinder und die möglichen Öffnungswinkel einge-
zeichnet sind.
Die folgenden Abbildungen zeigen Beispieleinstellungen für jeden
Verbinder mit den jeweils verwendeten Lochpaaren und den ent-
sprechend eingestellten Winkeln.

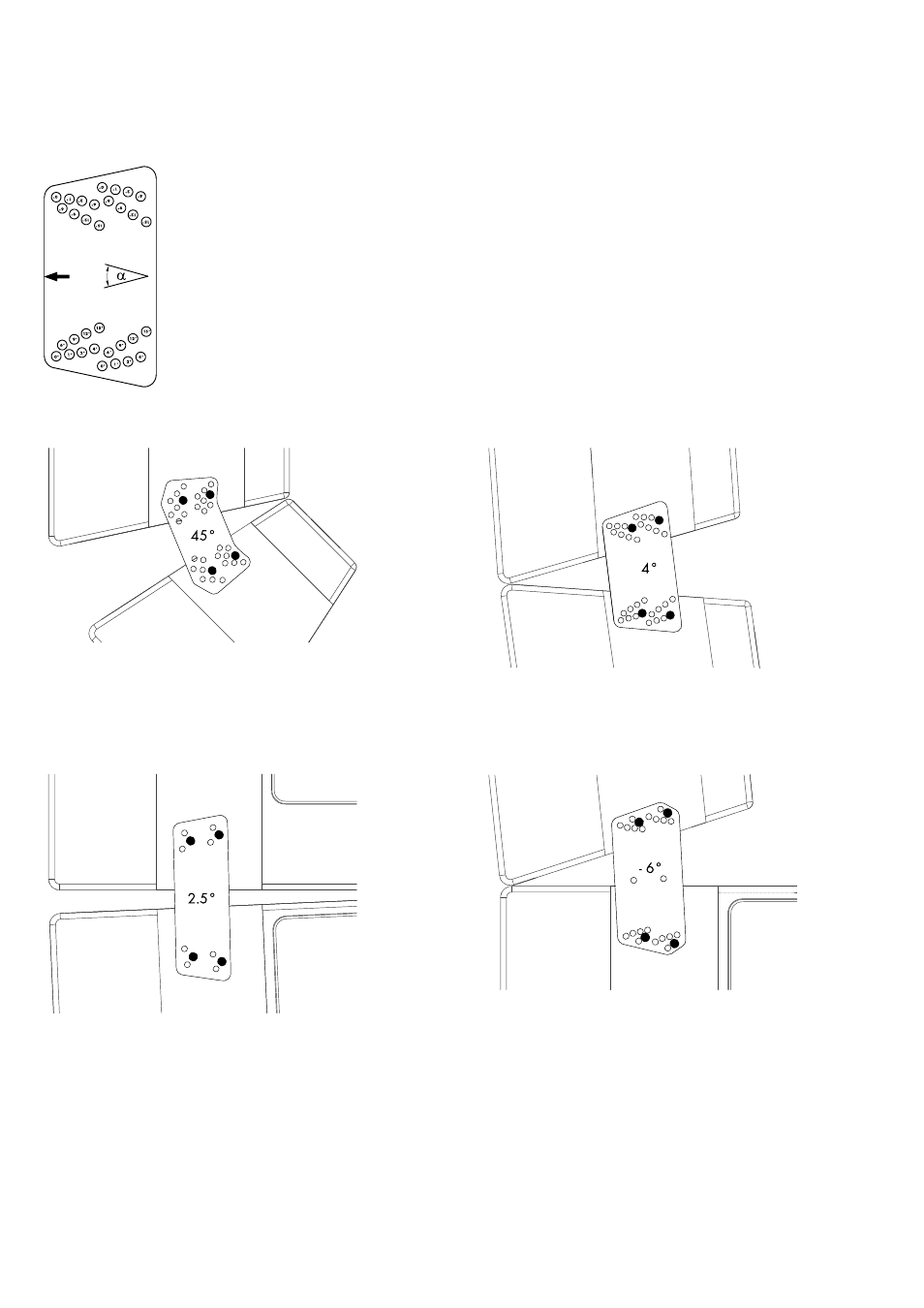

Abb. 1: Z5416 Verbinder 10A, Winkeleinstellung
Abb. 2: Z5417 Verbinder 10AL, Winkeleinstellung
Abb. 3: Z5418 Verbinder xA-SUB, Winkeleinstellung
Abb. 4: Z5421 Verbinder xA negativer Winkel, Winkeleinstellung
