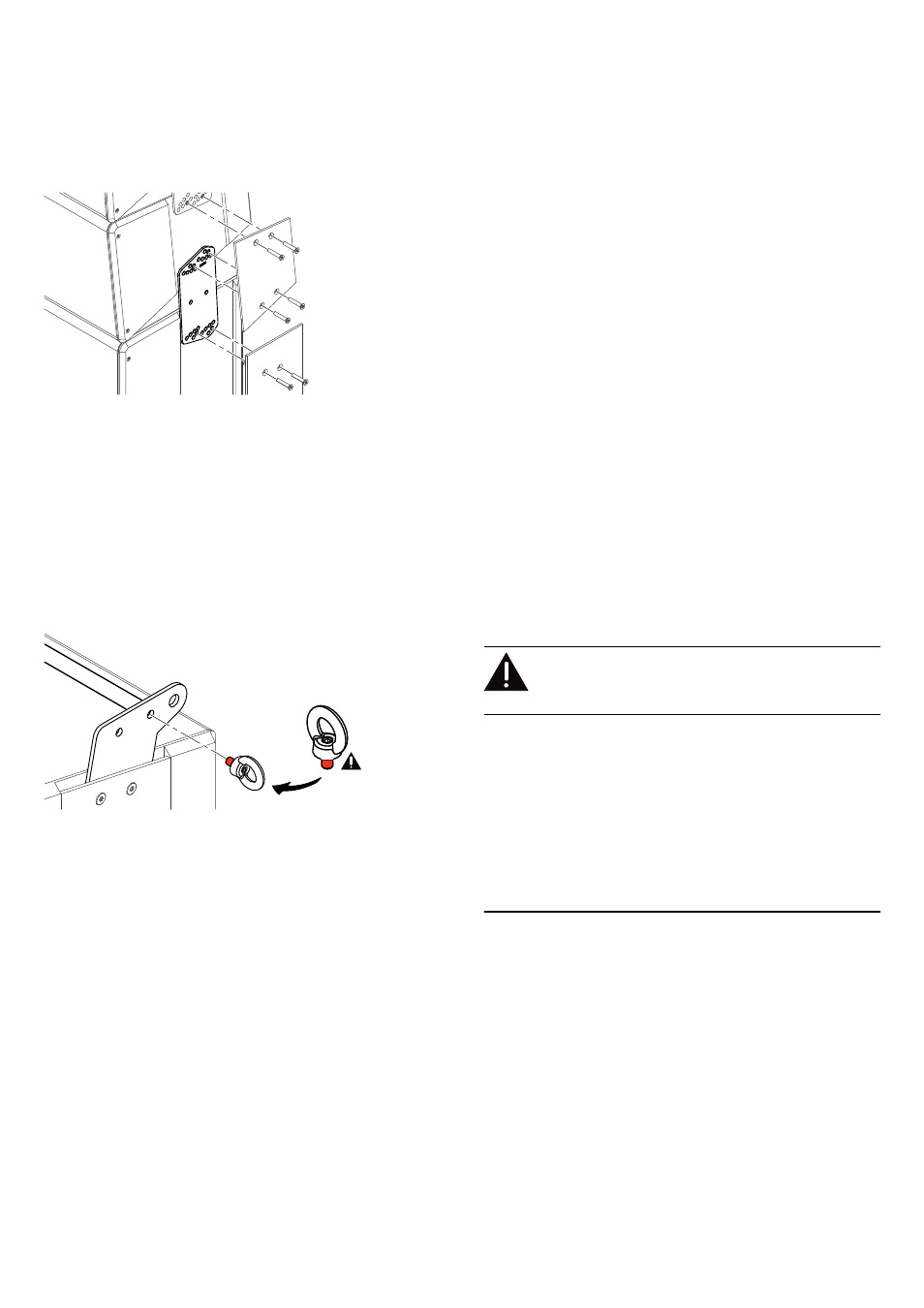

2.2.9. Z5421 Verbinder xA, negativer Winkel
Bestimmungsgemäßer Einsatz
Der Verbinder wird in Groundstacks eingesetzt, um den ersten TOP
Lautsprecher nach unten neigen zu können (negativer Winkel).
In gemischten vertikalen Arrays wird der Verbinder benutzt, um ent-
weder den ersten TOP Lautsprecher unter einem SUB Lautsprecher
nach oben zu neigen oder den ersten TOP Lautsprecher über
einem SUB Lautsprecher nach unten zu neigen.
Die Öffnungswinkel lassen sich auf 0°, 1°, 2°, 4°, 6° oder 9 ein-
stellen.
2.2.10. Z5420 Lastringöse
Bestimmungsgemäßer Einsatz
Die drehbare Z5420 Lastringöse xA wird zur Aufhängung des
Arrays in Verbindung mit dem Z5413 Flugschienenverbinder xA
und der Z5419 Laststrebe xA eingesetzt.
Sie dient auch zur Anbringung einer Abspannung zusammen mit
der Z5419 Laststrebe xAzwischen zwei benachbarten Lautspre-
chern im unteren Arraybereich oder am unteren Ende des Arrays.
Montage
VORSICHT!
Mögliche Gefahr der Lockerung der Befesti-
gungsschraube
Die integrierte Befestigungsschraube der Ringöse ist drehbar gela-
gert und kann daher nicht durch eine Federscheibe oder einen
Federring gegen Lösen gesichert werden. Zur sicheren Befestigung
muss ein geeigneter Sicherungskleber wie z.B. Loctide
® verwendet
werden.
Ziehen Sie beim Anbringen der Ringöse die Schraube mit einem
5 mm Inbusschlüssel handfest an. Es darf keine Verlängerung ver-
wendet werden, da dadurch ein zu hohes Drehmoment entstehen
kann, das unter Umständen zu einer Überbelastung der Befesti-
gungssschraube führt.
d&b xA-Serie, Rigginghandbuch (1.1 DE) 11
