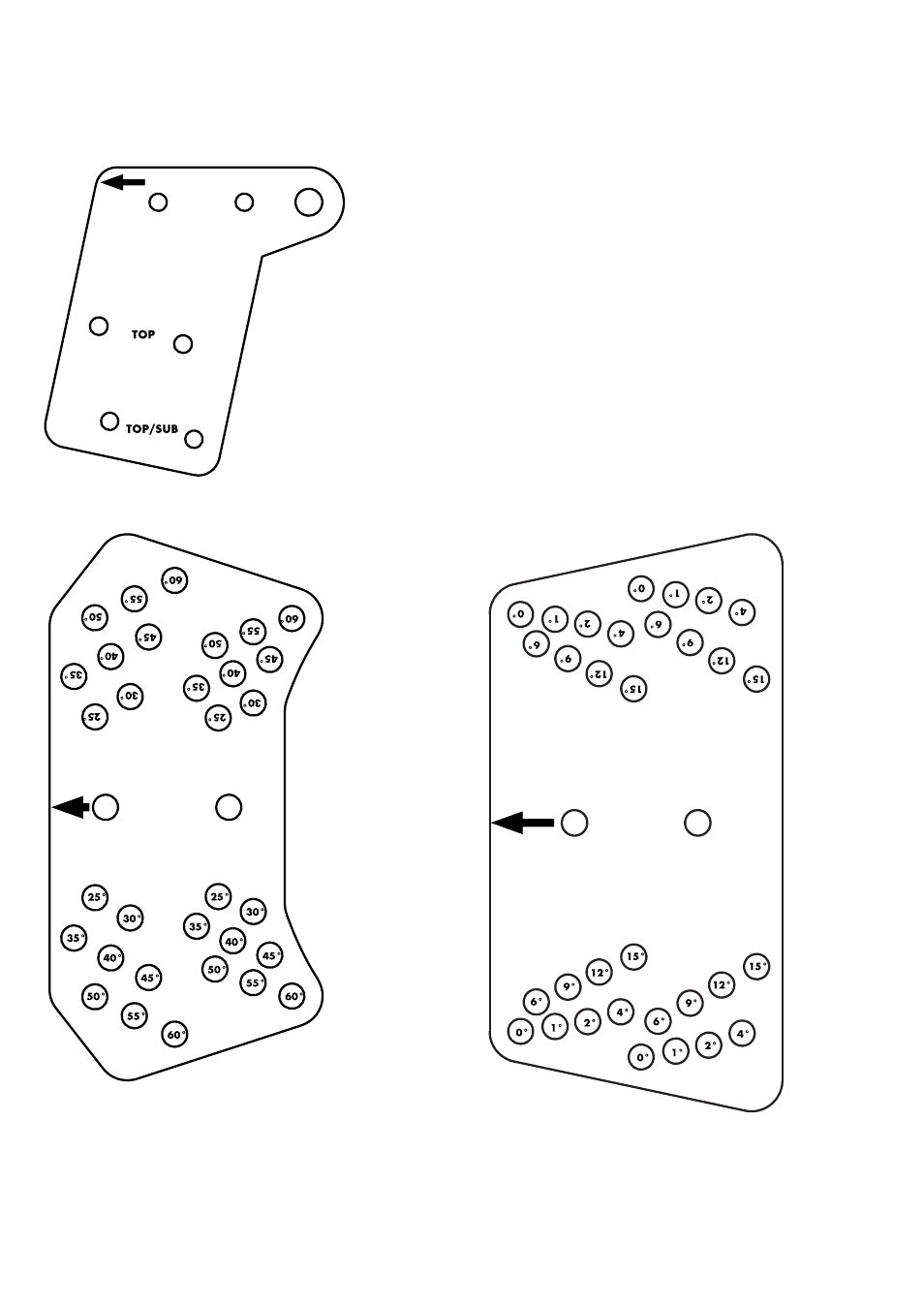

2.4. Lochindex der Verbinder
Im Folgenden sind die Lochreihen der verschiedenen xA Verbinder
mit den jeweiligen Winkeleinstellungen gekennzeichnet.
Hinweis:
–
Die Abbildungen sind nicht maßstabsgerecht.
–
Die Pfeile zeigen die Einbaurichtung des Verbinders zur
Frontseite des jeweiligen Lautsprechers.
Abb. 6: Z5416 Verbinder 10A
Abb. 7: Z5417 Verbinder 10AL
Abb. 5: Z5413 Flugschienenverbinder xA
d&b xA-Serie, Rigginghandbuch (1.1 DE)
13
