ACHTUNG!
Gefahr der Beschädigung der Riggingkomponenten
Wird die zusätzliche Bohrung [S] des Verbinders für die Aufhän-
gung des Arrays genutzt, muss die Z5414 Flugschiene xA als Ver-
strebung zwischen den zwei Verbindern angebracht werden.
Zu diesem Zweck kann alternativ auch die Z5419 Laststrebe xA
eingesetzt werden. Es wird empfohlen, die Laststrebe an der hint-
eren Bohrung des Verbinders anzubringen, wie in nebenstehender
Abbildung dargestellt.
Eine ausführliche Beschreibung der verschiedenen Aufhängungsop-
tionen findet sich in Þ Kapitel 3. "Aufhängungsoptionen"
auf Seite 15.

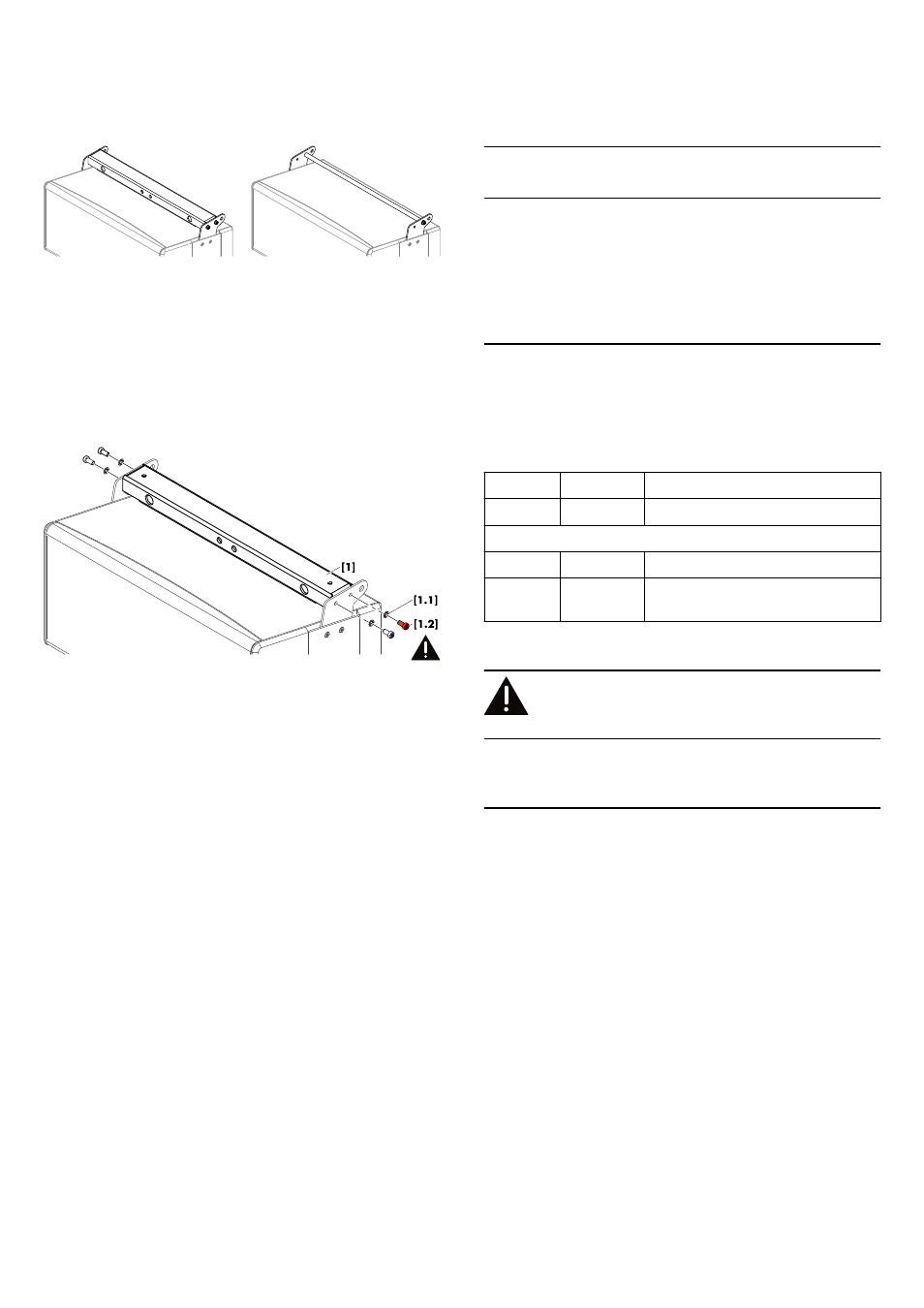

2.2.3. Z5414 Flugschiene xA
Lieferumfang
Menge d&b Code Beschreibung
1 Z5414 d&b Flugschiene xA [1]
Einschließlich:
4 Federscheibe [1.1]
4 Zylinderkopfschraube M8 x 18/12,9
[1,2] (T45)
Bestimmungsgemäßer Einsatz
VORSICHT!
Gefahr einer Beschädigung der Riggingkompo-
nenten
Verwenden Sie nur die im Lieferumfang enthaltenen und somit spe-
zifizierten Zylinderkopfschrauben [1.2] der Festigkeitsklasse
12.9.
Die Flugschiene xA dient zur Aufhängung von xA Arrays. Die fol-
genden Optionen sind möglich:
– Einpunkt- oder Zweipunktaufhängung in Verbindung mit dem
Z5415 Flugadapter xA. In Verbindung mit dem Flugadapter
kann die Flugschiene in zwei verschiedenen Richtungen einge-
baut werden, wodurch sich ein erweiterter Lochindex ergibt.
– Zweipunktaufhängung in Verbindung mit dem Z5413 Flug-
schienenverbinder xA.
– Die Flugschiene kann auch verwendet werden, um im unteren
Arraybereich zwischen zwei benachbarten Lautsprechern oder
am unteren Ende des Arrays ggf. eine Abspannung vorzu-
nehmen.
– Die Flugschiene wird auch als Verstrebung für horizontale
Arraykonfigurationen in Verbindung mit der Q9031 Ring-
schraube M8 eingesetzt.
Eine ausführliche Beschreibung der verschiedenen Aufhängungsop-
tionen findet sich in Þ Kapitel 3. "Aufhängungsoptionen"
auf Seite 15.
