2 FUNKTIONSBESCHREIBUNG
Das digital audio delay b45 verfügt über die Möglichkeit, im Auto-
Tracking-Mode betrieben zu werden. Auto Tracking heißt, daß
die wirksame Verzögerungszeit, durch ein Steuersignal
kontrolliert, permanent ein- bzw. nachgestellt wird. Auf Grund der
Möglichkeit des b45 der gleitenden Umschaltung der
Verzögerungszeit geschieht dies ohne jegliche Störungen im
Audiosignal.
Das Steuersignal kann auf verschiedene Weise erzeugt werden.
Je nach Ursprung des Steuersignales verändert sich die maximal
mögliche Auto-Tracking-Verzögerungszeit. Es gibt zwei
Varianten der Erzeugung des Steuersignales. Zum einen die
Möglichkeit, das Steuersignal aus dem Vergleich zweier
Videosignale zu generieren. Dabei wird das Video-
Programmsignal (VIDEO TRACKING) mit dem Video-
Referenzsignal (VIDEO SYNC) verglichen. Zum anderen kann
das Steuersignal aus einem TTL-Impuls generiert werden. Dabei
wird die Zeitdauer des Impulses gemessen und als Tracking-
Verzögerungszeit eingestellt.
Die Auswahl und Umschaltung dieser beiden Meßmethoden
erfolgt durch Setzen eines Jumpers auf dem Tracking Board
(siehe 4.4 Auswahl des Auto-Tracking-Modes).
Das digital audio delay b45 kann das Kontrollsignal für das Auto
Tracking aus dem Vergleich zweier Videosignale generieren.
Dabei wird das Video-Programmsignal (VIDEO TRACKING) mit
dem Video-Referenzsignal (VIDEO SYNC) verglichen. Die
Zeitdifferenz zwischen den Bildsynchronimpulsen (vertikales
Intervall) beider Signale wird als Tracking-Verzögerungszeit
ermittelt und eingestellt. Damit kann nur maximal ein Videoframe
automatisch ausgeglichen werden (PAL = 40 ms).

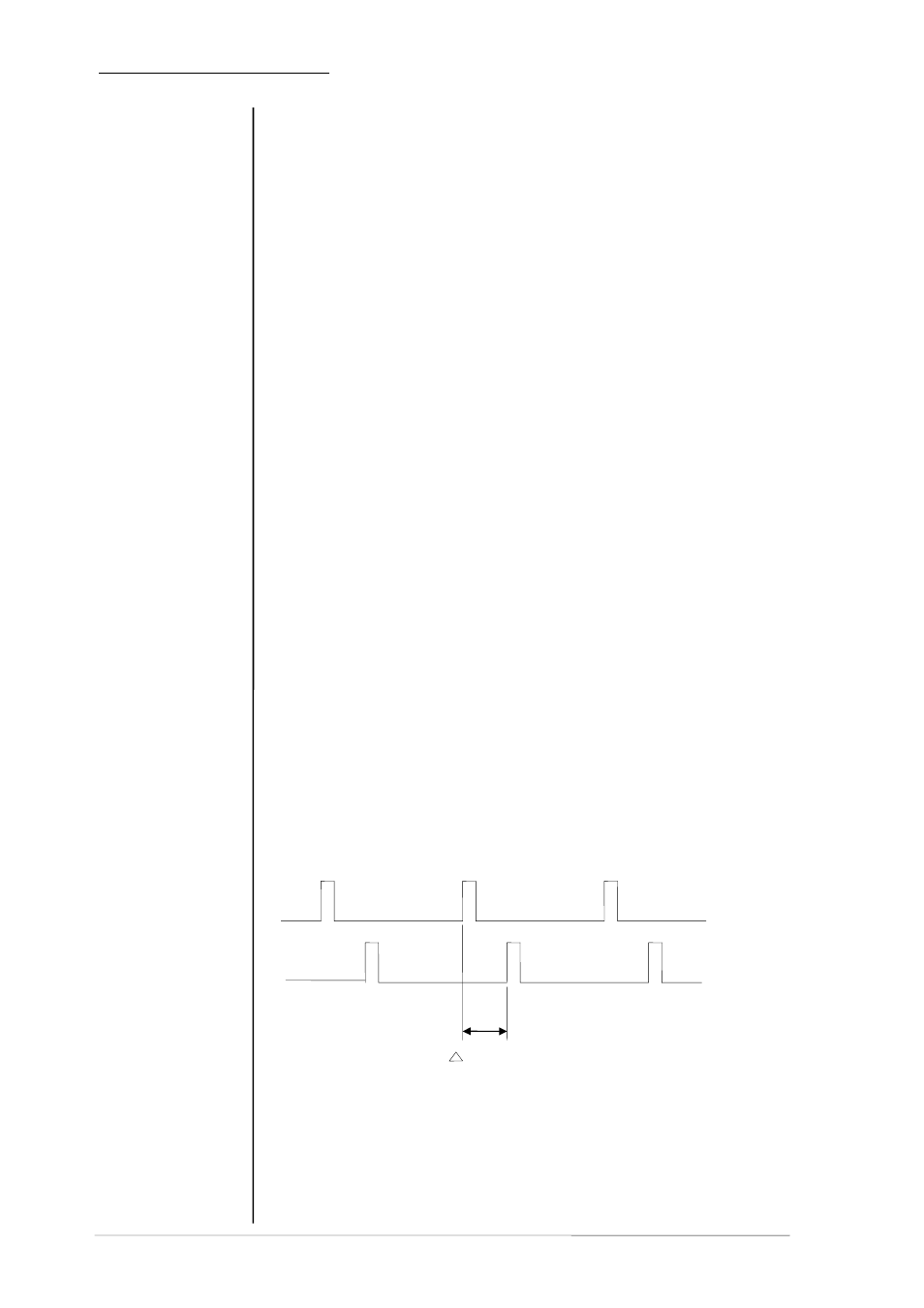

VIDEO
SYNC
VIDEO
TRACKING
t
vt
- Tracking-Verzögerungszeit
t = t
vt
2.6
AUTO
TRACKING
2.6.1
AUTO TRACKING
NACH VIDEO SYNC
