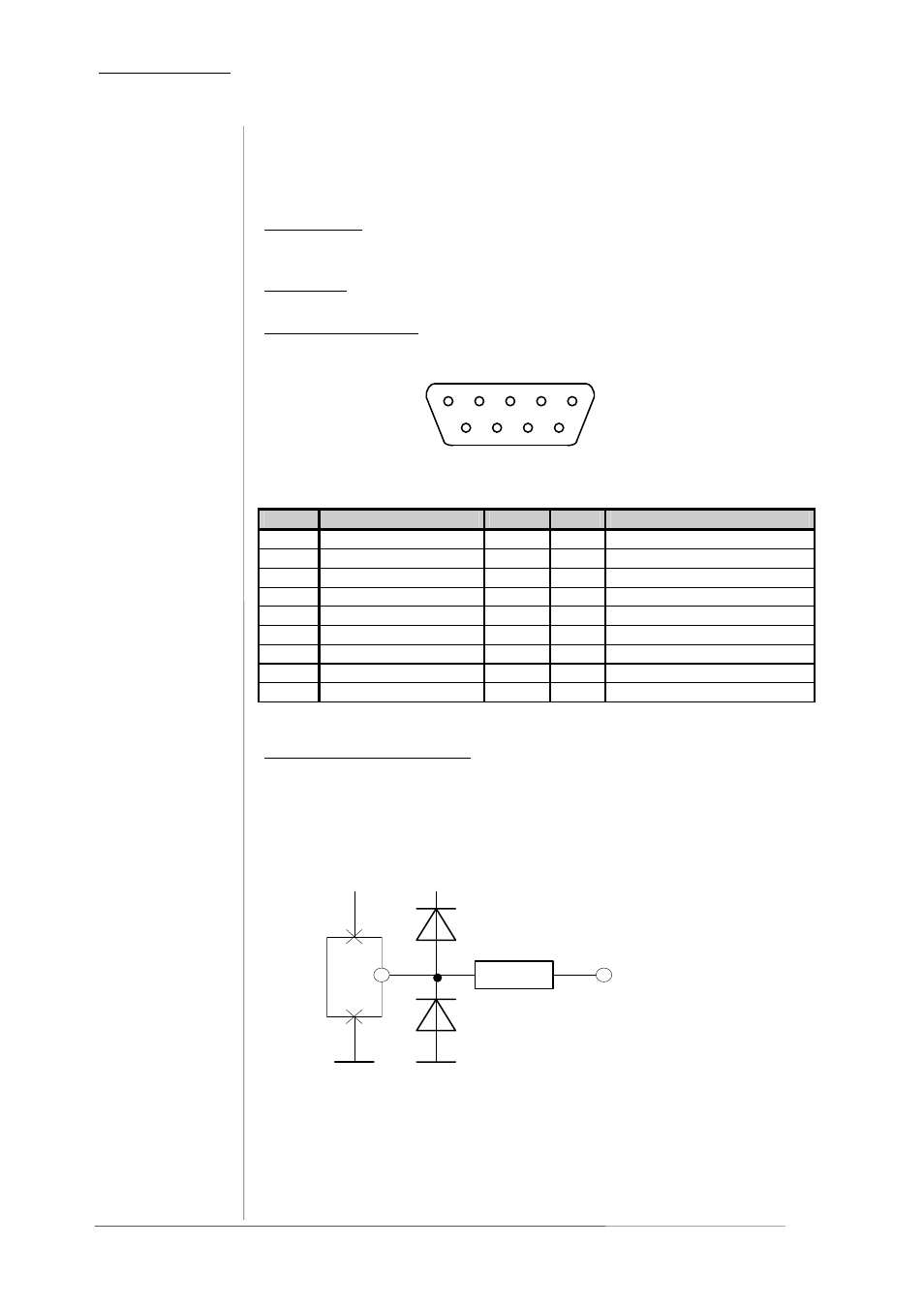

Junger Audio b45 - Digital Audio Delay Benutzerhandbuch
Seite 16
3. INSTALLATION
3.8.2
TALLY OUT
(MELDE-
KONTAKTE)
Das Digital Audio Delay b45 kann über parallele Tally-Leitungen
bestimmte Gerätezustände signalisieren.
Anwendung: Kontrolle der fernbedienten Umschaltung von
Presets
Anschluß:
D-SUB 9pin, Einbaustecker
Anschlußbelegung
5 1
9 6
Pin
Signal name
Logic
I/O
Functions
1
PRESET1
H
O
Preset1 eingestellt
2
PRESET2
H
O
Preset2 eingestellt
3
PRESET3
H
O
Preset3 eingestellt
4
PRESET4
H
O
Preset4 eingestellt
5
OVERLOAD
H
O
Overload Ch 1...4
6
BYPASS
H
O
Bypass aktiv
7
not used
8
NO SYNC
H
O
keine Synchronisation
9
GND
GND
Elektrische Spezifikation:
Signalausgang
Pegel L:
1,5V oder weniger
Pegel H:
3,5V oder mehr
TALLY OUT
max. 25 mA
+5 V
110 Ohm
Seite 3-4 Bedienungsanleitung b45, Kapitel 3 -Installation-
