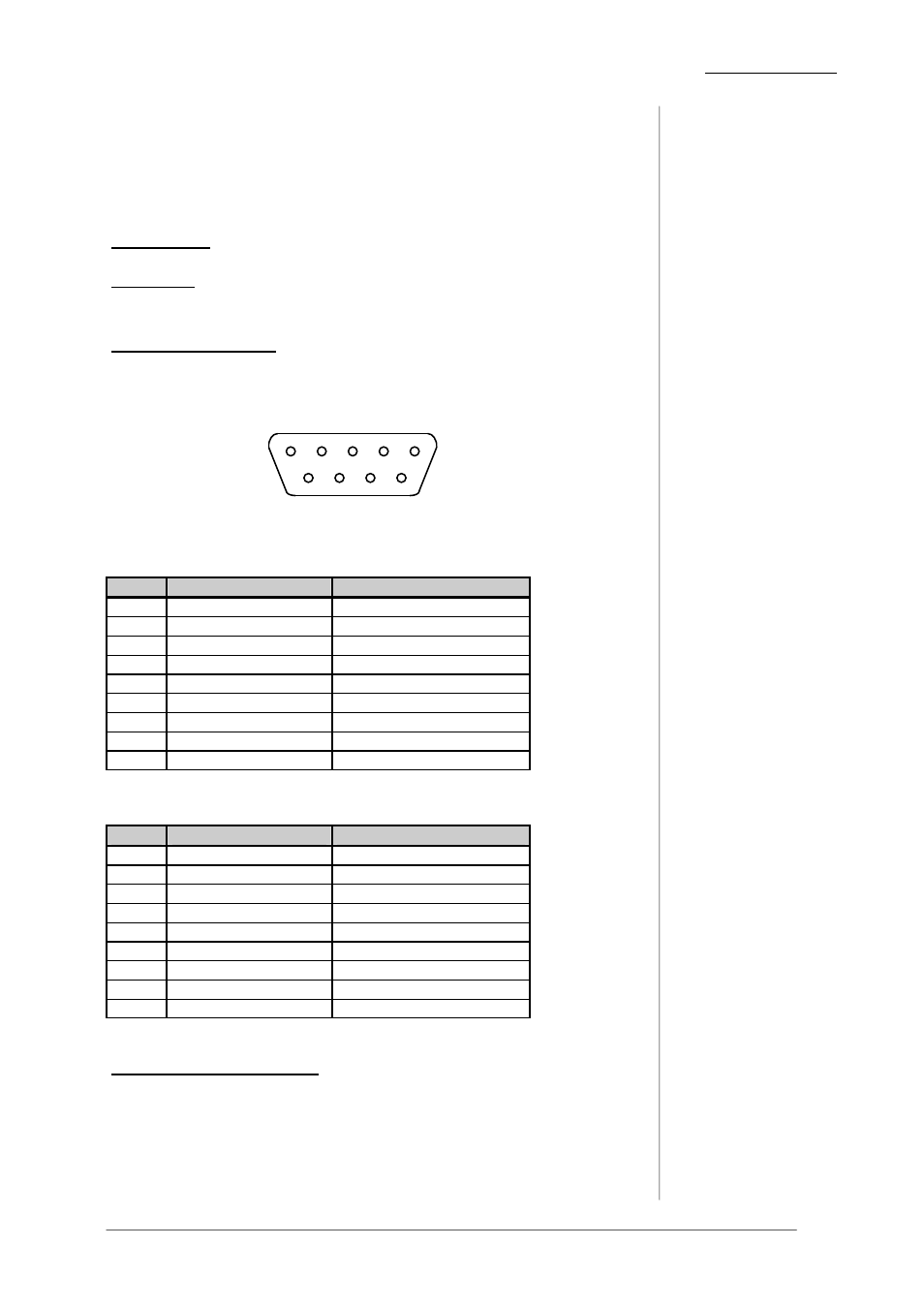

3. INSTALLATION
Das Digital Audio Delay b45 kann mittels serieller
Fernsteuerung (RS-422) fernbedient werden.
3.8.3
SERIAL REMOTE
CONTROL
(RS-422)
Anwendung: fernbediente Umschaltung der Matrix
Anschluß:
D-SUB 9pin Eingang - Einbaustecker
Ausgang
-
Einbaubuchse
Anschlußbelegung:
Das Kabel ist vollständig 1:1 verdrahtet, der Schirm des Kabels muß auf
beiden Seiten aufgelegt sein!
5 1
9 6
REMOTE IN
Pin
Signal name
Functions
1
DSR + out
Data set ready
2
DSR - out
3
SENSE in
Abfrage Remote
4
RXD + out
Receive data
5
RXD - out
6
DTR + in
Data terminal ready
7
DTR - in
8
TXD + in
Transmit data
9
TXD - in
REMOTE OUT
Pin
Signal name
Functions
1
DSR + in
Data set ready
2
DSR - in
3
GND
GND
4
RXD + in
Receive data
5
RXD - in
6
DTR + out
Data terminal ready
7
DTR - out
8
TXD + out
Transmit data
9
TXD - out
Elektrische Spezifikation:
Signalein-/ausgänge
TTL-Pegel
Bedienungsanleitung b45, Kapitel 3 -Installation- Seite 3-5
