4. BEDIENELEMENTE; ANZEIGEN UND ANSCHLÜSSE
4.2.
RÜCKSEITE
SYNC IN
DIGITALE
EINGÄNGE DIGITALE
AUSGÄNGE
BETRIEBSART
EINSTELLUNGEN

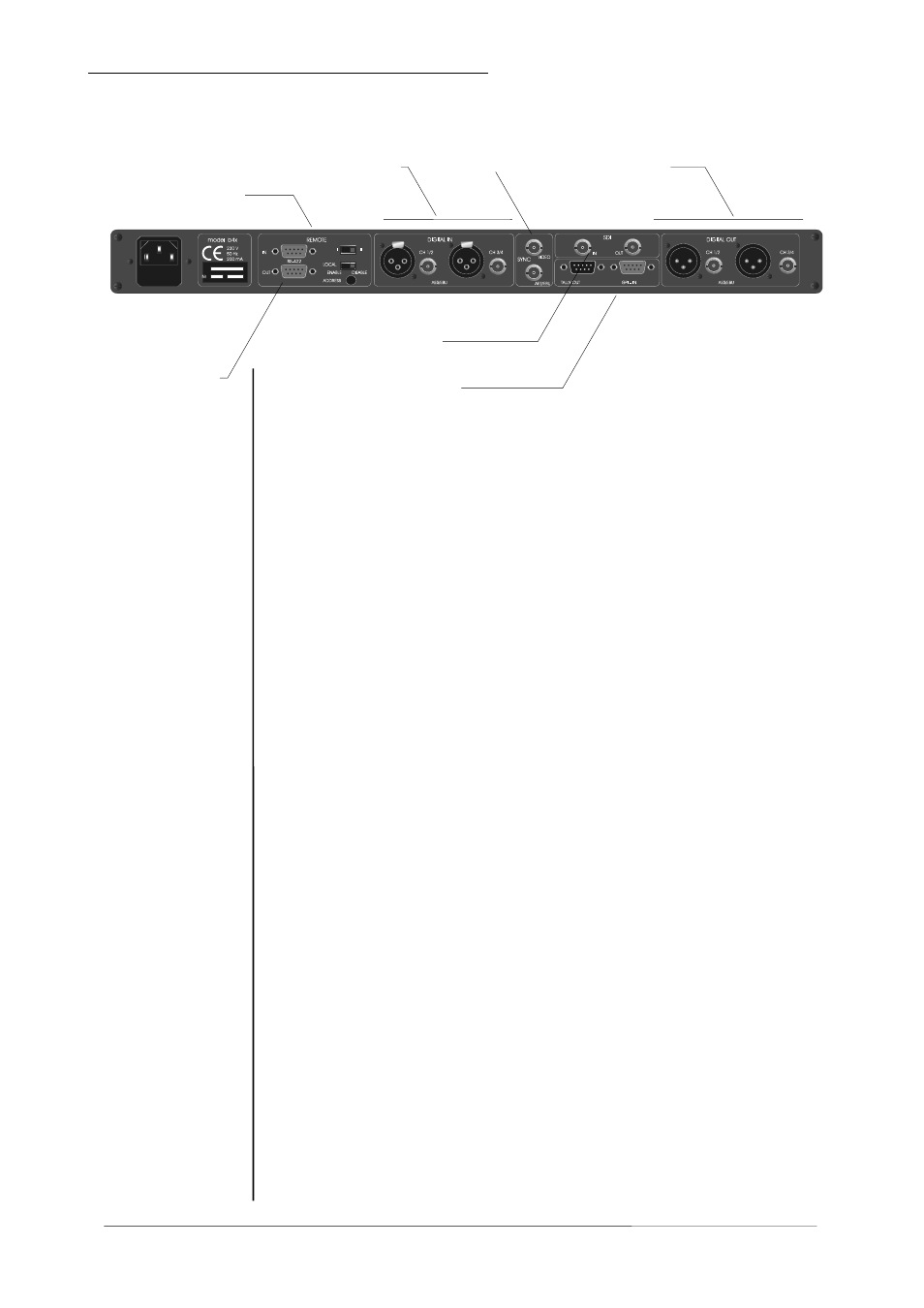

Abb. 2: Rückansicht B45
NETZSPANNUNGSEINGANG
IEC mains input connector 230 V, 50 Hz (UK: 240 V, 50 Hz; JAPAN: 100 V,
60 Hz; USA: 127 V, 60 Hz) mit integrierter Sicherung
REMOTE
serielles Fernbedienungsinterface RS-422
Format: 9pin SUB-D, Eingang - Stecker, Ausgang - Buchse
GPI
paralleles potentialfreies Fernbedienungsinterface (Eingang)
Format: 9pin SUB-D, Buchse
TALLY
paralleles Interface für Meldeleitungen (Ausgang)
Format: 9pin SUB-D, Stecker
SYNC
Eingang für Syncsignal
Format: • AES11: 75 Ohm, BNC Stecker
• Video: 1Vpp, 75 Ohm, BNC Stecker
TRACKING
Eingang für Trackingsignal
Format: • Video: 1Vpp, 75 Ohm, BNC Stecker
• TTL: TTL-Pegel, BNC Stecker
SDI IN / OUT (nur für SDI-Version!)
Ein-/Ausgang für dig. Videosignal (ITU-R BT.601, SMPTE 272M-A)
Format: • Video: 270 Mb/s, 525/625 line rate, 75 Ohm,
BNC Stecker
DIGITAL IN
Eingang für AES/EBU Digitalformat
Format: XLR Einbaubuchse
1- Masse, 2-3 Signal, symmetrisch
Format: BNC Stecker 75 Ohm, koaxial
DIGITAL OUT
Ausgang für AES/EBU Digitalformat
Format: XLR Einbaustecker
, max. 5 Vpp
Format: BNC Stecker 75 Ohm, koaxial
SDI EIN-/
AUSGANG
SERIAL
REMOTE
IN/OUT
GPI REMOTE
IN/OUT
