4. BEDIENELEMENTE; ANZEIGEN UND ANSCHLÜSSE
Main
board
SDI
Interface
J1
SDI Split
SW1&2- SDI group
selection and others
B4x
Download
switch

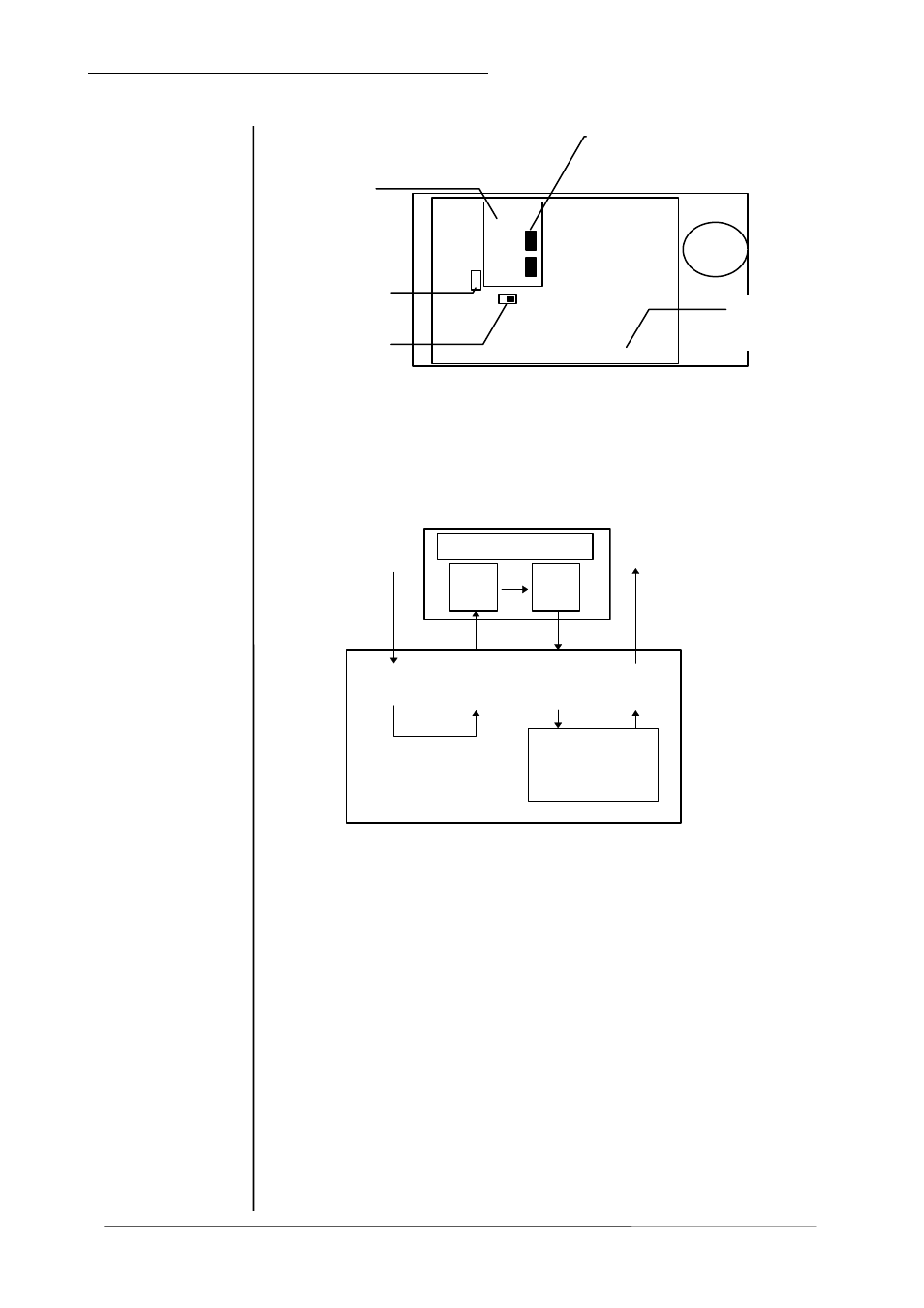

Geräte mit SDI-Interface ermöglichen einen Split-Mode, bei dem
das Audioeingangssignal vom SDI-Eingang direkt auf den AES-
Ausgang geleitet wird. Gleichzeitig wird das AES-
Eingangssignal über das DSP-Prozessing auf den SDI-Ausgang
geroutet (siehe 6.2 und 6.3)
4.4
AUSWAHL DES
SDI SPLIT MODES
dsp
processing
AES
out
SDI
out
SDI
in
B4x
SDI Split Mode
AES
in
External device
AES
in
AES
out
Die Auswahl des Split-Modes (SDI DIRECT) wird durch Setzen
des Jumpers J1 auf der Geräteplatine festgelegt.
4.5
AUSWAHL DER
SDI
AUDIOGRUPPEN
Nach dem Videostandard SMPTE 272M-1994 können bis zu
maximal 16 Audiokanäle als Videozusatzdaten eingefügt werden.
Dies erfolgt in Gruppen zu je vier Kanälen. Eine Gruppe von vier
Audiokanälen kann in den SDI-Datenstrom eingesetzt bzw. aus
dem Datenstrom ausgelesen werden. Die gezielte Adressierung
der Audiogruppe wird mittels DIP-Schalter auf der Interface-
Platine vorgenommen. (siehe auch 6.4)
