Die Schnittstellen
Ein Busklemmen Controller besitzt sechs unterschiedliche Anschluß-
möglichkeiten. Diese Schnittstellen sind als Steckverbindungen und Feder-
kraftklemmen ausgelegt.

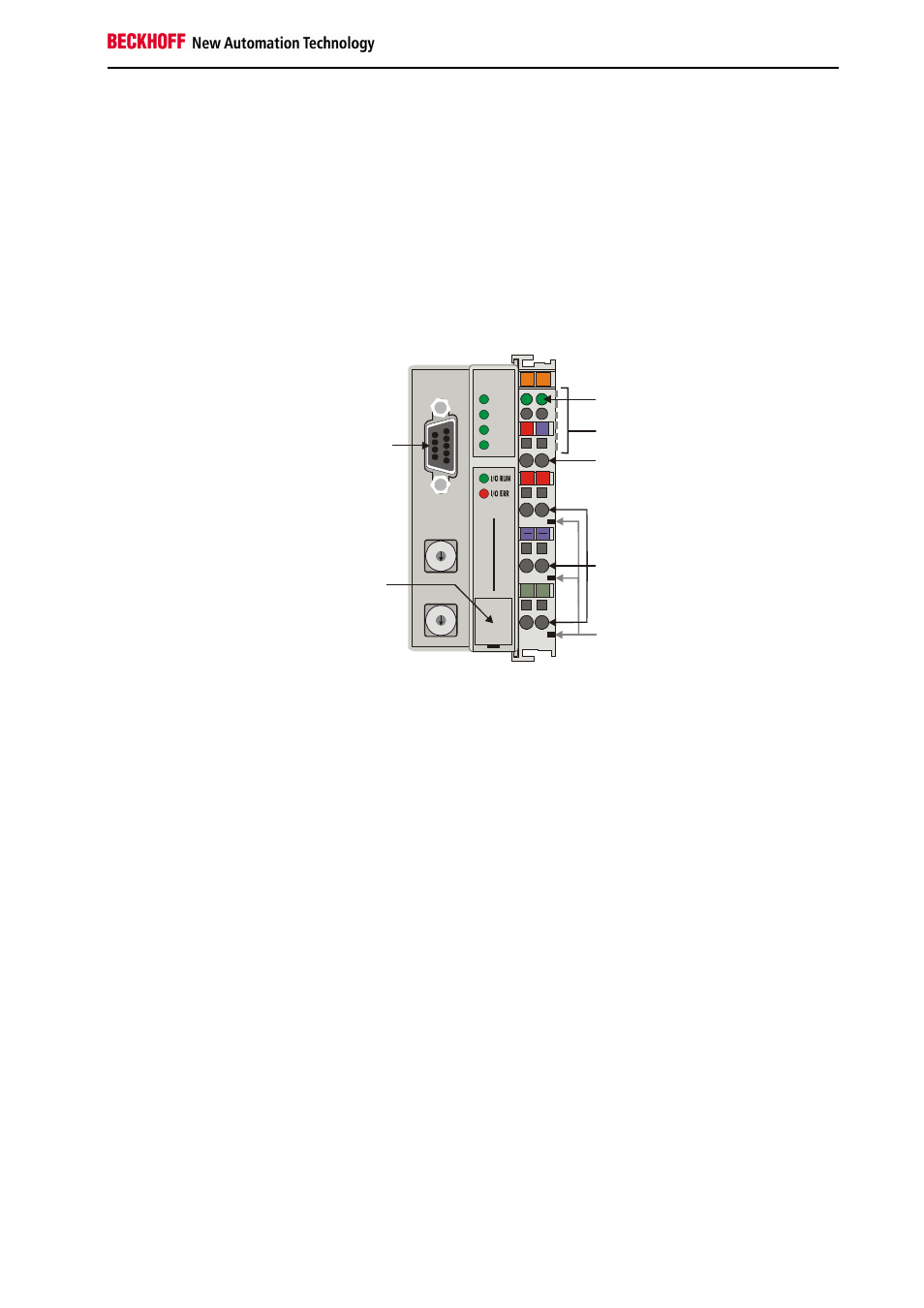

Der MODBUS – Busklem-
men Controller
BC7300
02 01
+ +
PE PE
WD
RX
TX
MODBUS
B
E
C
K
H
O
F
F
24V 0V
0 9
8
7
6 5 4
3
2
1
0 9
8
7
6 5 4
3
2
1
BC
7
30
0
Power LEDs
Buskoppler / Powerkontakte
K-Bus
MODBUS
Konfigurations
und Programmier
Schnittstelle
Versorgung Buskoppler
24 V DC / GND
Einspeisung
Powerkontakte
Powerkontakte
PLC
Spannungsversorgung
24 V DC an die obersten
Klemmen „24 V“ und „0 V“ Die Busklemmen Controller benötigen zum Betrieb eine 24 V Gleichspan-
nung. Der Anschluß findet über die oberen Federkraftklemmen mit der
Bezeichnung „24 V“ und „0 V“ statt. Über die Versorgungsspannung wer-
den neben der Buskopplerelektronik über den K-Bus auch die Busklem-
men versorgt. Die Spannungsversorgung der Buskopplerelektronik und die
des K-Bus sind galvanisch getrennt von der Spannung der Feldebene.
Einspeisung Powerkontakte
unteren 3 Klemmpaare zur
Einspeisung
maximal 24 V
maximal 10 A Die unteren sechs Anschlüsse mit Federkraft - Klemmen können zur Ein-
speisung der Peripherieversorgung benutzt werden. Die Federkraftklem-
men sind paarweise mit einem Powerkontakt verbunden. Die Einspeisung
zu den Powerkontakten besitzt keine Verbindung zur Spannungsversor-
gung der Buskoppler. Die Auslegung der Einspeisung läßt Spannungen bis
zu 24 V zu. Die paarweise Anordnung und die elektrische Verbindung zwi-
schen den Speiseklemmkontakten ermöglicht das Durchschliefen der
Anschlußdrähte zu unterschiedlichen Klemmpunkten. Die Strombelastung
über den Powerkontakt darf 10 A nicht dauerhaft überschreiten. Die
Strombelastbarkeit zwischen zwei Federkraftklemmen ist mit der Belast-
barkeit der Verbindungsdrähte identisch.
Powerkontakte
Federkontakte an der Seite An der rechten Seitenfläche des Busklemmen Controllers befinden sich
drei Federkontakte der Powerkontaktverbindungen. Die Federkontakte sind
in Schlitzen verborgen um einen Berührungsschutz sicher zu stellen. Durch
das Anreihen einer Busklemme werden die Messerkontakte auf der linken
Seite der Busklemme mit den Federkontakten verbunden. Die
Nut/Federführung an der Ober- und Unterseite der Busklemmen Controller
und Busklemmen garantiert sichere Führung der Powerkontakte.
