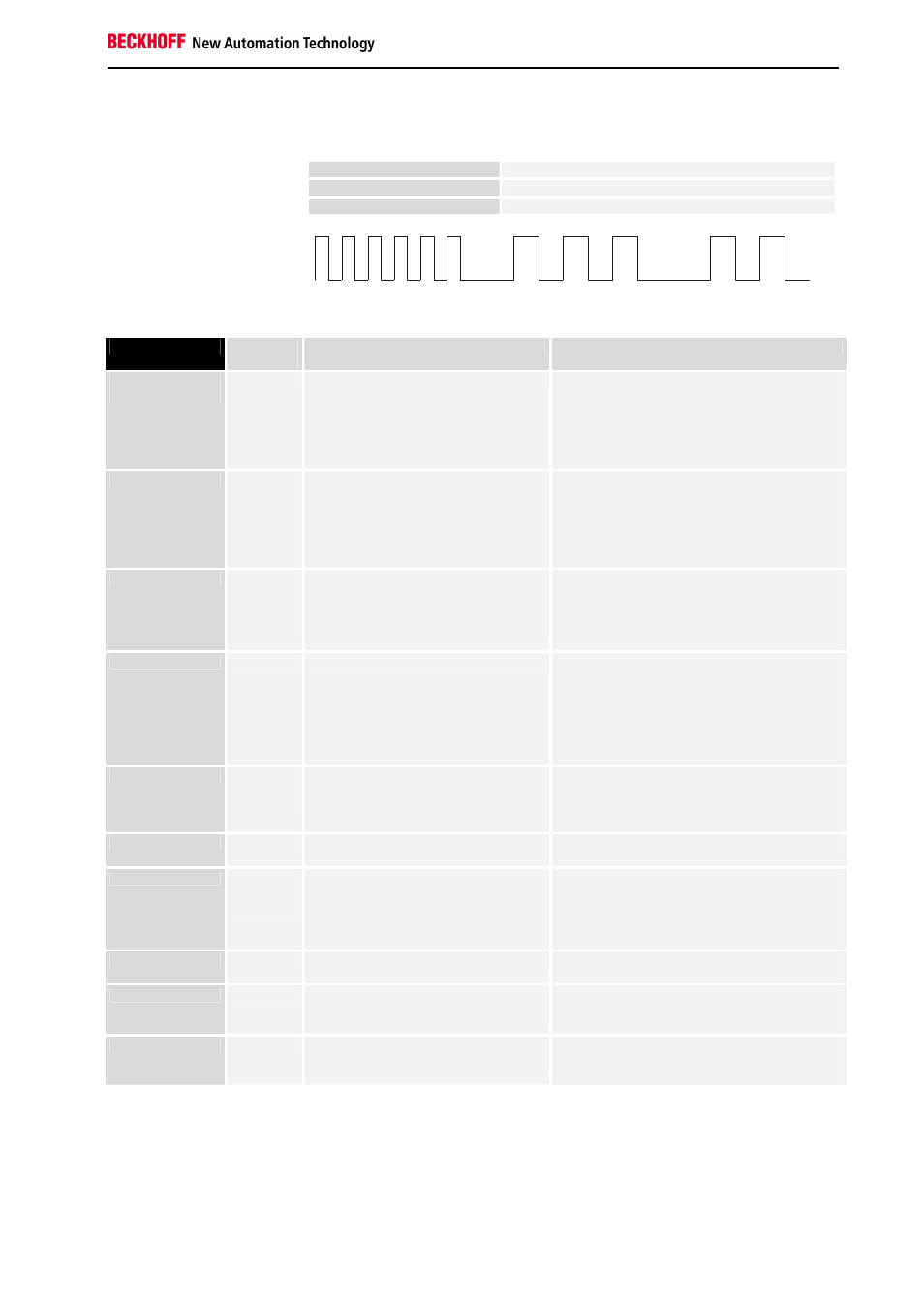

zeige mit zwei unterschiedlichen Frequenzen. Der Fehler ist in folgender
Weise in dem Blinkcode verschlüsselt:
Schnelles Blinken Start des Fehlercodes
Erste langsame Sequenz Fehlercode
Blinkcode
Zweite langsame Sequenz Fehlerargument
Start des Fehlercodes Fehlerart Fehlerstelle
Fehlercode Fehler-
argument Beschreibung Abhilfe
Ständiges, kon-
stantes Blinken EMV Probleme - Spannungsversorgung auf Unter- oder Ü-
berspannungsspitzen kontrollieren
- EMV Maßnahmen ergreifen
- Liegt ein K-Bus Fehler vor, kann durch er-
neutes Starten (Aus- und Wiedereinschalten
des Koppler) der Fehler lokalisiert werden
1 Impuls 0
1
2 EEPROM-Prüfsummenfehler
Überlauf Inline-Code-Buffer
Unbekannter Datentyp - Herstellereinstellung mit der KS2000 setzen
- Weniger Busklemmen stecken, bei pro-
grammierter Konfiguration zu viele Einträge in
der Tabelle
- Software-Update des Kopplers notwendig
2 Impulse 0
n (n > 0) Programmierte Konfiguration
Falscher Tabelleneintrag / Buskoppler
Tabellenvergleich (Busklemme n)
falsch - Programmierte Konfiguration auf Richtigkeit
überprüfen
- Falscher Tabelleneintrag / Buskoppler
3 Impulse 0 K-Bus Kommandofehler - Keine Busklemme gesteckt, Busklemmen
anhängen
- Eine der Busklemmen ist defekt, angehäng-
te Busklemmen halbieren und prüfen ob der
Fehler bei den übrigen Busklemmen noch
vorhanden ist. Dies weiter durchführen bis die
defekte Busklemme lokalisiert ist.
4 Impulse 0
n K-Bus Datenfehler
Bruchstelle hinter Busklemme n (0:
Koppler) - Prüfen ob die n+1 Busklemme richtig ge-
steckt ist, gegebenenfalls tauschen.
- Kontrollieren ob die Busendklemme 9010
gesteckt ist
5 Impulse n K-Bus Fehler bei Registerkommuni-
kation mit Busklemme n Busklemmen austauschen
9 Impulse 0
n (n>0) Checksummenfehler im Programm-
flash
Die Busklemme n stimmt nicht mit der
Konfiguration, die beim Erstellen des
Bootprojektes existierte überein Programm erneut zum BC7300 übertragen
Die n-te Busklemme überprüfen. Sollte eine
neue Busklemme gewollt einfügen das Boot-
projekt löschen (Herstellereinstellung)
14 Impulse n n Busklemme hat das falsche Format - Koppler erneut Starten, falls der Fehler
erneut auftritt die Busklemme tauschen
15 Impulse n Anzahl der Busklemmen stimmt nicht
mehr - Koppler erneut Starten, tritt der Fehler da-
nach nochmals auf, Herstellereinstellungen
mit der KS2000 Software setzen
16 Inpulse n Länge der K-Bus Daten stimmt nicht
mehr - Koppler erneut Starten, tritt der Fehler da-
nach nochmals auf, Herstellereinstellungen
mit der KS2000 Software setzen
Die Anzahl der Impulse (n) zeigt die Position der letzten Busklemme vor
dem Fehler an. Passive Busklemmen, wie zum Beispiel eine Einspeise-
klemme, werden nicht mitgezählt.
Durch die Beseitigung des Fehlers beendet der Buskoppler die Blinkse-
quenz bei manchen Fehlern nicht. Der Betriebszustand des Buskopplers
bleibt „Stop“. Nur durch Ab- und Einschalten der Versorgungsspannung
oder einem Software-Reset kann der Buskoppler neu gestartet werden.
