Grundlagen
BB BC7300
10
11
BC7300

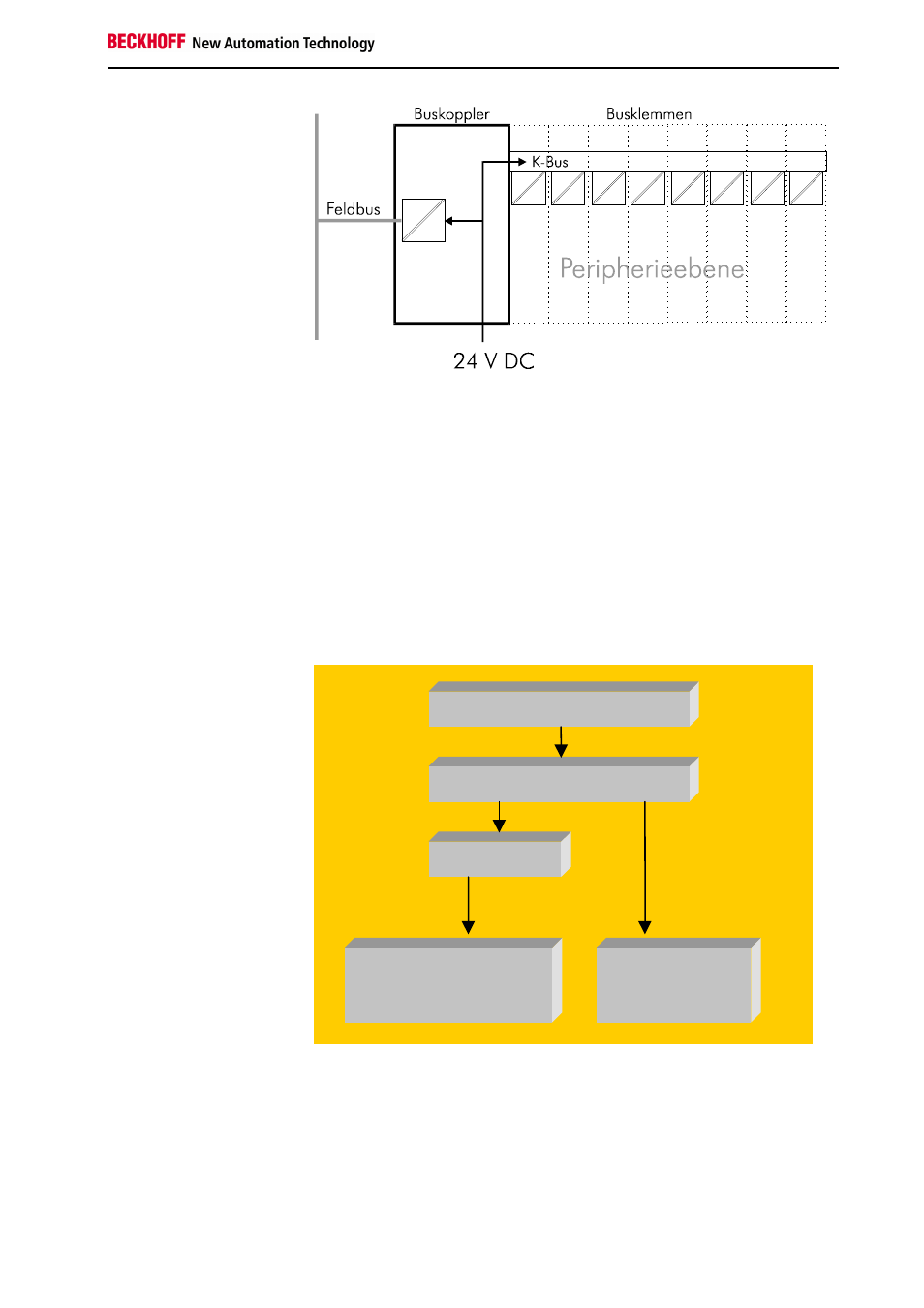

Aufbau der Potentialebenen
im Busklemmen - System
Die Betriebsarten des Busklemmen
Controller
Nach dem Einschalten überprüft der Busklemmen Controller in einem
„Selbsttest“ alle Funktionen seiner Bauteile und die Kommunikation des K -
Busses. Während dieser Phase blinkt die rote I/O-LED. Nach dem erfolg-
reichen Selbsttest beginnt der Busklemmen Controller die angesteckten
Busklemmen zu testen „Busklemmentest“ und liest die Konfiguration ein.
Aus der Konfiguration der Busklemmen entsteht eine interne Aufbauliste.
Für den Fall eines Fehler geht der Busklemmen Controller in den Betriebs-
zustand „STOP“. Nach dem fehlerfreien Hochlauf geht der Busklemmen
Controller in den Zustand „Feldbusstart“.
Anlaufverhalten des
Busklemmen Controllers
Power On Selbsttest
Busklemmentest
Aufbauliste
PLC Start / Kom-
munikationsstart
Stop
OK
Fehler
Mechanischer Aufbau
Das System der Beckhoff - Busklemme zeichnet sich durch geringes Bau-
volumen und hohe Modularität aus. Für die Projektierung muß ein Bus-
koppler und eine Anzahl von Busklemmen vorgesehen werden. Die Bau-
maße der Buskoppler sind unabhängig vom Feldbussystem. Durch die
Verwendung großer Stecker, wie zum Beispiel einige Busstecker für den
Profibus, kann die Gesamthöhe der Gehäuse überschritten werden.
