Produktübersicht

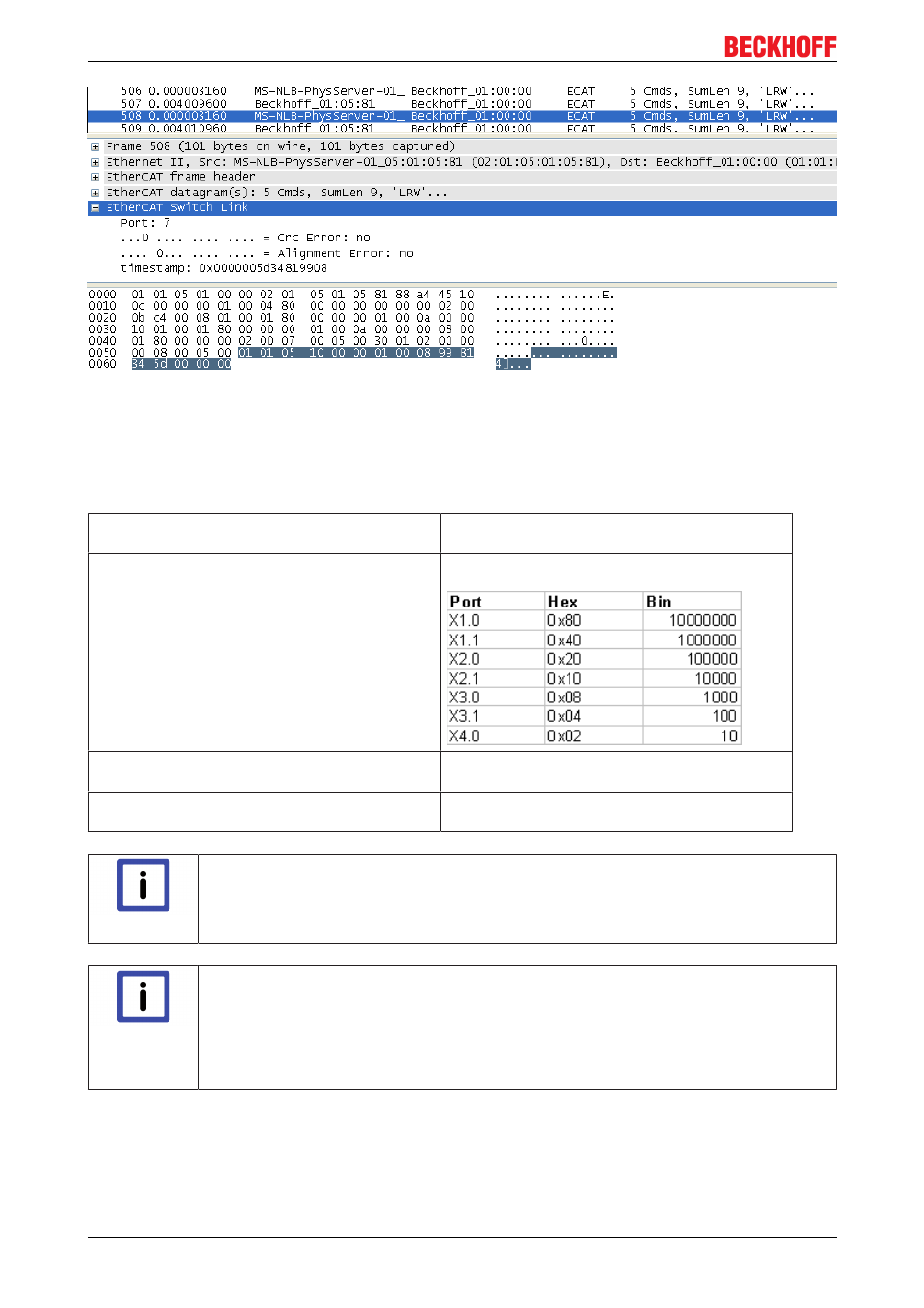

Abb. 7: Von der ET2000 angefügte Zusatzdaten im ESL (EtherCAT Switch Link) Protokoll
Aufbau der 16 Byte Zusatzdaten
Die 16 Byte Zusatzdaten der ET2000 haben der Reihenfolge nach folgende Bedeutung, s. Abb. "Von der
ET2000 angefügte Zusatzdaten im ESL (EtherCAT Switch Link) Protokoll":
6 Byte Identifier 01 01 05 10 00 00 (symbolische IP­
Addresse)
1 Byte Portangabe 0..7 auf dem der Frame ankam
1 Byte bit 0..2 reserved, bit 3: CRC Error im
aufgezeichneten Frame
8 Byte Timestamp in ns (Genauigkeit: 10 ns) ­ x00 00 00
5D 34 81 99 08 (Leserichtung rückwärts)
Hinweis
ET2000 Erweiterungen
Diese Beschreibung ist nicht endgültig. Zukünftige Funktionalitätserweiterungen können
einen veränderten Aufbau der Zusatzdaten nötig machen. Eine entsprechende Version der
EtherCAT.dll wird dann zum Download bereitgestellt.
Hinweis
Ausgleich der minimalen Ethernet­Framelänge
Wenn nur wenig Prozessdaten im EtherCAT Protokoll vorliegen, weil z.B. nur ein kleiner
Aufbau mit wenig Teilnehmern verwendet wird, liegen so wenig Nutzdaten vor, daß der
Ethernet­Frame zwischen dem regulären Frameende und der ET2000­Erweiterung (16 By­
te) mit Füllbytes (Padding bytes, x00) aufgefüllt wird um die minimale Ethernet­Framelänge
zu erreichen.
Analyse von EtherCAT­Datagrammen
Abb. "Screenshot einer Wireshark­Aufzeichnung" zeigt den Mitschnitt von EtherCAT­Frames des TwinCAT
EtherCAT Masters. Frame 348 ist markiert, sein Inhalt wird in den Feldern darunter aufgeschlüsselt
dargstellt. Im mittleren Fenster werden im unteren Abschnitt die im Frame 348 enthaltenen EtherCAT­
Datagramme mit Erläuterungen aufgeschlüsselt.
