Produktübersicht

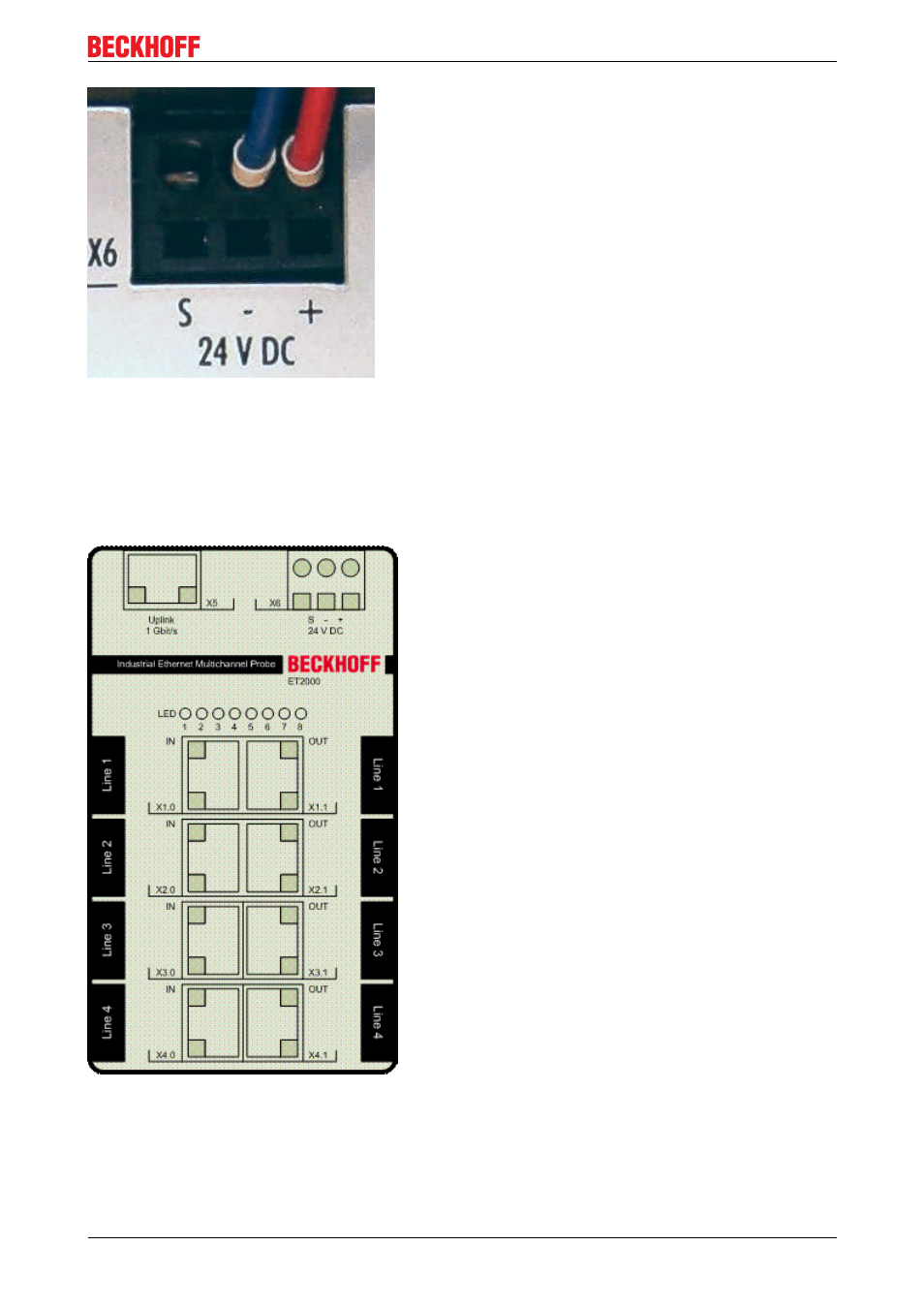

Abb. 2: Spannungsversorgung der ET2000
• Schließen Sie den 1 GBit/s­Uplink an einen ebenfalls 1 GBit­fähigen Netzwerkport Ihres PCs an. Der
Betrieb an einem 100MBit­Port ist nicht möglich.
• Leiten Sie nun den zu analysierenden Netzwerkverkehr über eine der 4 Lines (Kanäle) der ET2000.
Alle 4 Kanäle können gleichzeitig benutzt werden. Die Activity­LED zeigen jeweils Datenverkehr an.
Der jeweils linke Port (IN) ist als Eingang in Vorwärtsrichtung zu sehen, der rechte Port (OUT) als
Ausgang, s. Abb. "Draufsicht auf die ET2000".
Abb. 3: Draufsicht auf die ET2000
