Produktübersicht
2 Produktübersicht
2.1 ET2000 ­ Einführung

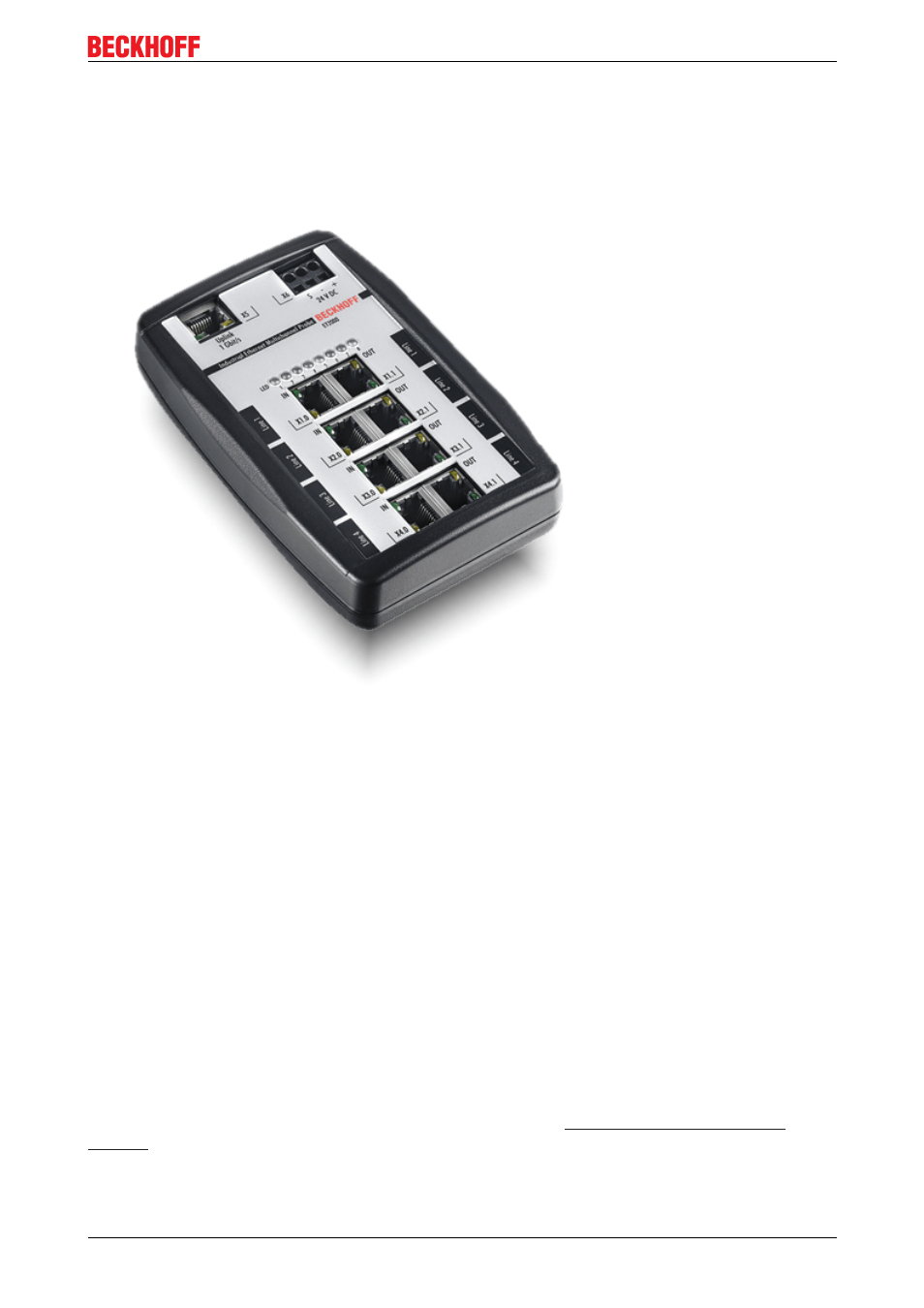

Abb. 1: ET2000
Industrial­Ethernet­Multichannel­Probe
Mit der Multichannel­Probe ET2000 stellt Beckhoff eine vielseitige Hardware für die Analyse aller Industrial­
Ethernet­Lösungen vor. Mit acht Ports ermöglicht dieses Gerät das unbegrenzte, zeitlich korrelierte
Mitschneiden von bis zu vier unabhängigen Kanälen bei einer Geschwindigkeit von 100 MBit/s halb/
vollduplex. Hierbei werden alle Echtzeit­Ethernet­Standards, wie z. B. EtherCAT, PROFINET etc., sowie
herkömmliche Office­Ethernet­Netzwerke unterstützt.
Durch ihre kompakte und robuste Bauform ist die ET2000 nicht nur für den Vor­Ort­Einsatz an Maschinen
sondern auch für den Einsatz im Labor bestens geeignet. Mit den vier Kanälen können sowohl getrennte
Netzwerke als auch verschiedene Stellen im gleichen Netzwerk mitgeschnitten und analysiert werden. Alle
durchlaufenden Frames – in Hin­ und Rückrichtung – werden in der Probe­Hardware mit einem
hochgenauen Zeitstempel versehen und an den GBit­Uplink­Port kopiert.
Durch die hohe Auflösung des Zeitstempels von 1 ns kann eine sehr genaue Timing­ Analyse der
angeschlossenen Netzwerksegmente erfolgen. Die ET2000­Probe ist für die angeschlossenen Busse
transparent. Dank der sehr geringen Durchlaufverzögerung von < 1 μs wird das System so gut wie nicht
beeinflusst. Das Gerät kann PC­seitig an beliebige GBit­Ethernet­Schnittstellen angeschlossen werden. Die
ET2000­Probe kann mit frei verfügbaren Netzwerkmonitoren, wie z. B. Wireshark (Ethereal), universell
eingesetzt werden.
Für die Auswertung des ET2000­Zeitstempels ist für Wireshark unter EtherCAT‐Entwicklungsprodukte
Software eine Erweiterung verfügbar.
