I.5 Standardausrüstung
I.5.1 Bauform

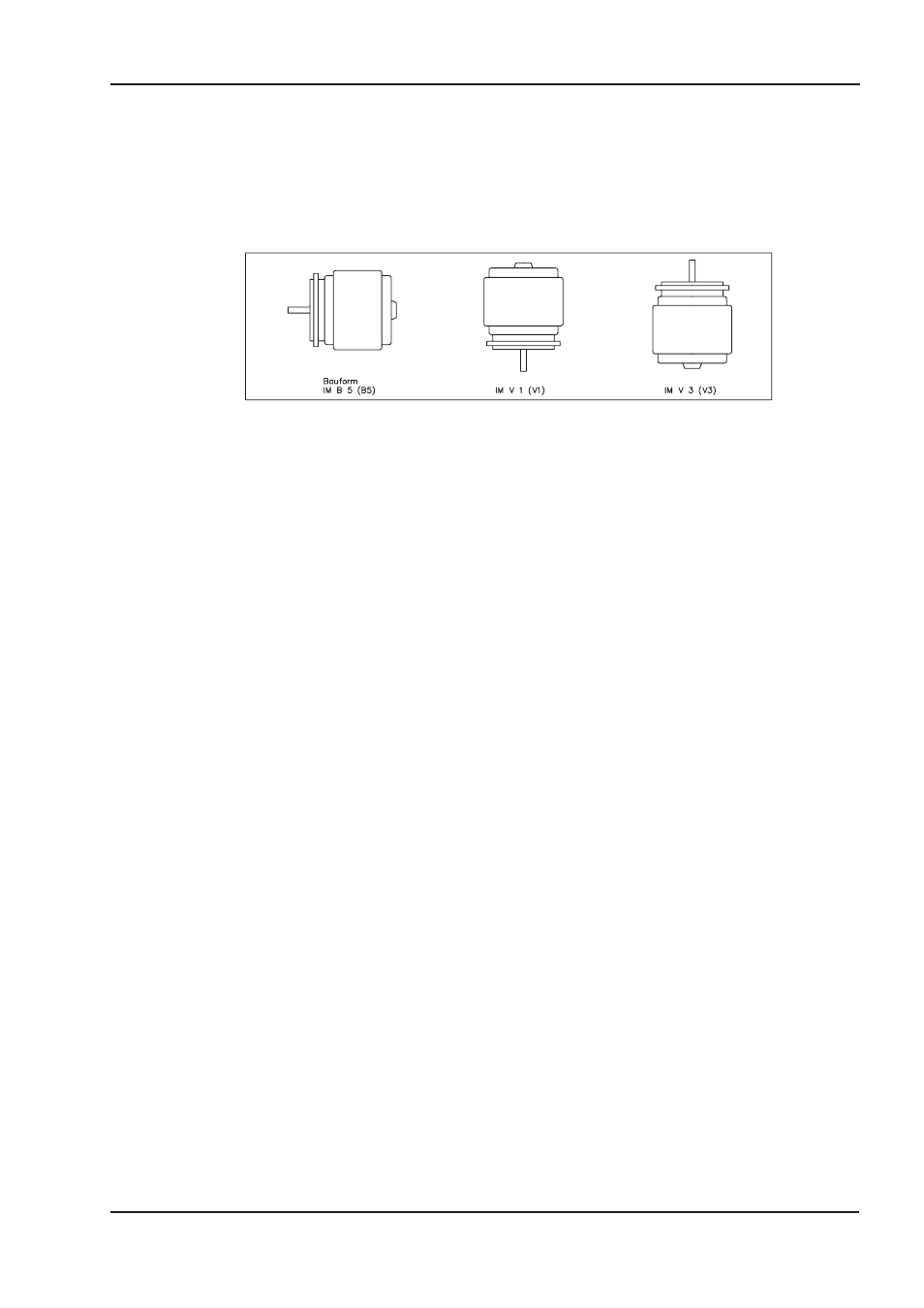

Die Grundbauform der Synchron-Servomotoren AM227..297 ist die Bauform IM B5 nach
DIN42950.Die zugelassenen Einbauformen sind in den technischen Daten angegeben.
I.5.2 Wellenende A-Seite
Die Kraftübertragung erfolgt über das zylindrische Wellenende A (Passung k6) nach DIN
748 mit mit Anzugsgewinde (bis auf AM227) aber ohne Paßfedernut.
Treiben die Motoren über Ritzel oder Zahnriemen an, so treten hohe Radialkräfte auf.
Die zugelassenen Werte am Wellenende abhängig von der Drehzahl entnehmen Sie den
Diagrammen in Kapitel III.3. Die Maximalwerte bei Nenndrehzahl finden Sie in den techni-
schen Daten. Bei Kraftangriff an der Mitte des freien Wellenendes kann F
R
10% größer
sein.
Für die Lebensdauer der Lager sind 20.000 Betriebsstunden zugrunde gelegt.
Die Axialkraft F
A
darf F
R
/3 nicht überschreiten.
Als ideale spielfreie Kupplungselemente haben sich doppelkonische Spannzangen even-
tuell in Verbindung mit Metallbalg-Kupplungen bewährt.
I.5.3 Flansch
Flanschmaße nach IEC-Norm, Passung j6, Genauigkeit nach DIN 42955
Toleranzklasse : R
I.5.4 Schutzart
Standardausführung IP65
Standard-Wellendurchführung IP64
Wellendurchführung mit Wellendichtring (Option -J-) IP65
I.5.5 Schutzeinrichtung
In der Standardausführung ist jeder Motor mit einem Thermoschutzkontakt (potentialfreier
Öffner) ausgestattet. Den Schaltpunkt entnehmen Sie den technischen Daten. Schutz
gegen kurzzeitige, sehr hohe Überlastung bietet der Thermoschutzkontakt nicht. Der
Thermoschutzkontakt ist bei Verwendung unserer vorkonfektionierten Resolverleitung in
das Überwachungssystem der digitalen Servoverstärker AX2000 integriert.
Die Flanschtemperatur darf bei Betrieb mit Nenndaten 65°C nicht überschreiten.
Servomotoren AM227..297 9
