3.3 System
Zum Anschluss der systemtypischen Signale wird ein 2x9poliger Wannenstecker benutzt (JST
B18B-PHDSS, passender Gegenstecker: PHDR-18VS). Hier werden Powerbutton, Reset, Tastatur,
Lautsprecher, LEDs für Harddisk, für Touchscreen und für Suspend-Modus angeschlossen sowie drei
weitere Status-LEDs, die über GPIOs angesteuert werden. Von diesen drei LEDs sind LED1 und LED2
bereits mit Vorwiderständen ausgestattet. Die Pinbelegung ist so gestaltet, dass zusammengehörige Pins
gegenüber bzw. nahe beieinander liegen.

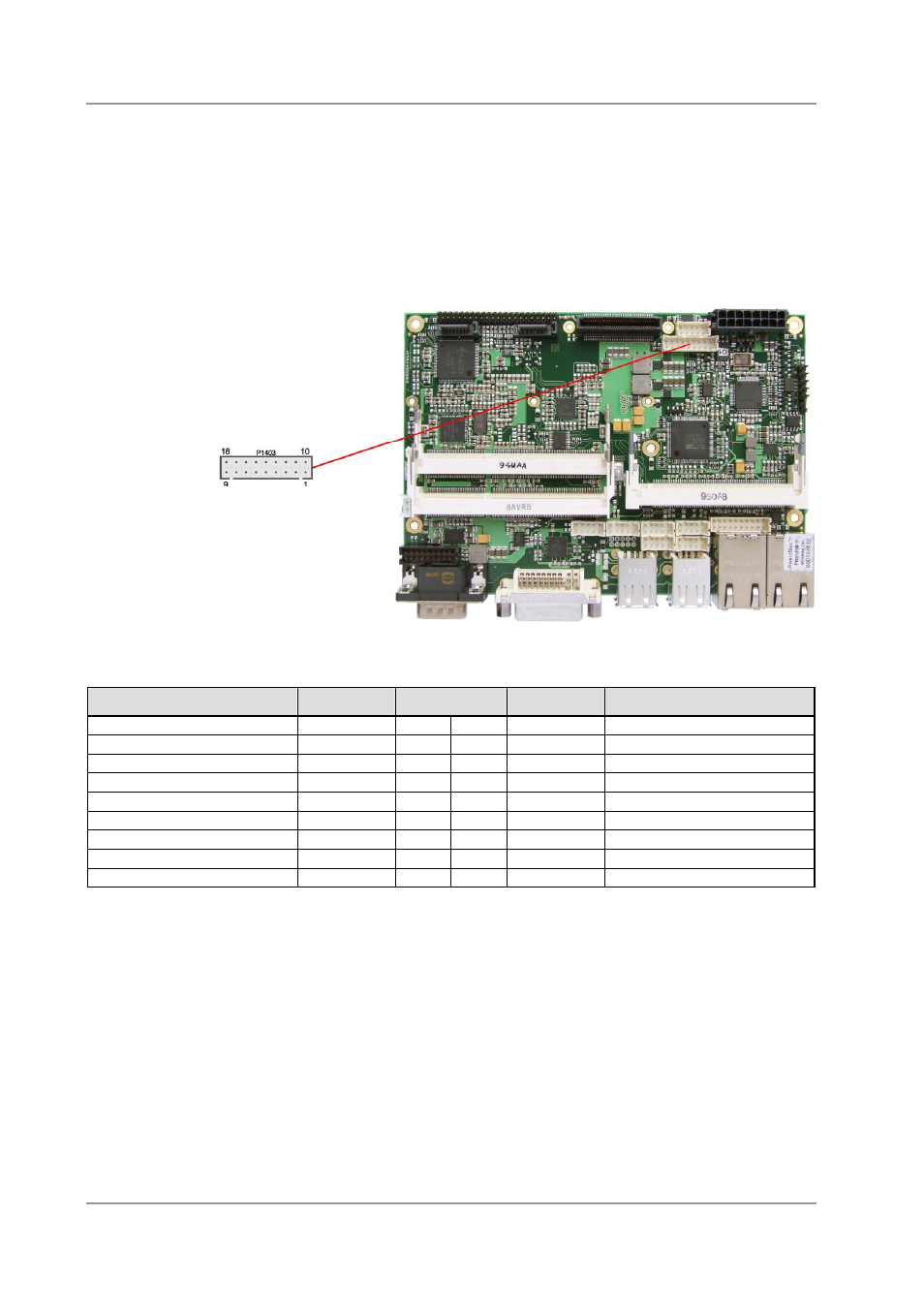

Pinbelegung 2x9-Wannenstecker Systemsignale:
Beschreibung
Name
Pin
Name
Beschreibung
Masse
GND
1
10
PWRBTN#
On/Suspend-Taste
Masse
GND
2
11
RESET#
Reset nach Masse
LED Touchscreen
TOUCHLED 3
12
3,3V
Versorgungsspannung 3,3V
LED Suspend / ACPI
S-LED
4
13
S3,3V
Standby-Versorgung 3,3V
LED Harddisk
HDLED
5
14
3,3V
Versorgungsspannung 3,3V
LED GPIO-Gerät
LED1
6
15
3,3V
Versorgungsspannung 3,3V
LED GPIO-Gerät
LED2
7
16
LED3
LED GPIO-Gerät
Lautsprecher nach 5V
SPEAKER
8
17
KDAT
Tastatur Data
Standby-Versorgung 5V
(S)VCC
9
18
KCLK
Tastatur Clock
