Serielle Schnittstelle COM1 Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3052 Seite 33

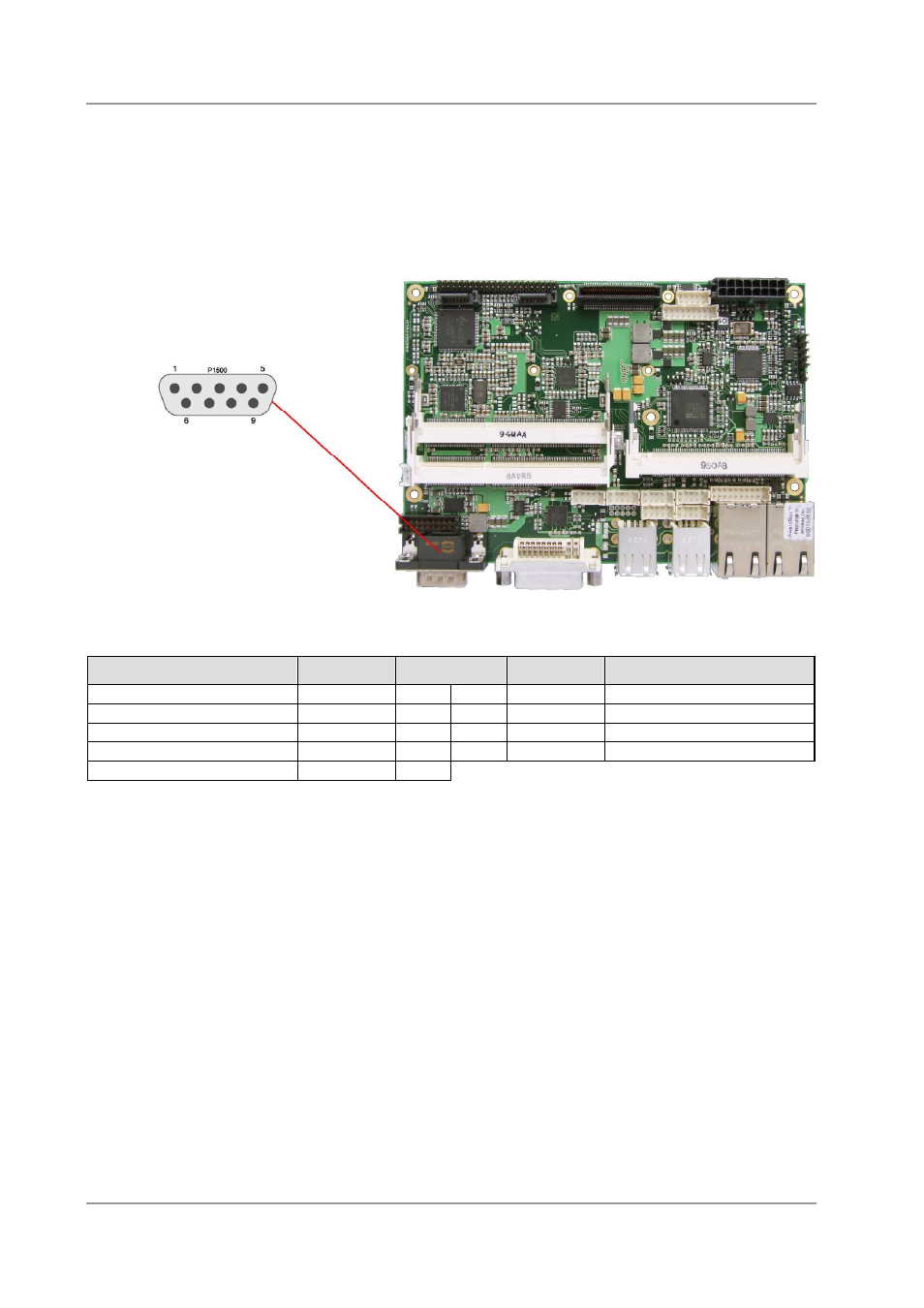

3.16 Serielle Schnittstelle COM1
Die serielle Schnittstelle COM1 ist über einen 9-poligen Standard-DSUB-Stecker (male) herausgeführt.
Je nach Bestellung des Produktes stehen die Signale in TTL-Pegel oder nach RS232-Norm zur
Verfügung.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt.
Pinbelegung der seriellen Schnittstelle (DSUB-Stecker):
Beschreibung Name Pin Name Beschreibung
Data Carrier Detect DCD 1 6 DSR Data Set Ready
Receive Data RXD 2 7 RTS Request to Send
Transmit Data TXD 3 8 CTS Clear to Send
Data Terminal Ready DTR 4 9 RI Ring Indicator
Masse GND 5
