Kapitel: Anschlüsse Externe CMOS-Batterie
Seite 18 Beckhoff New Automation Technology CB3052

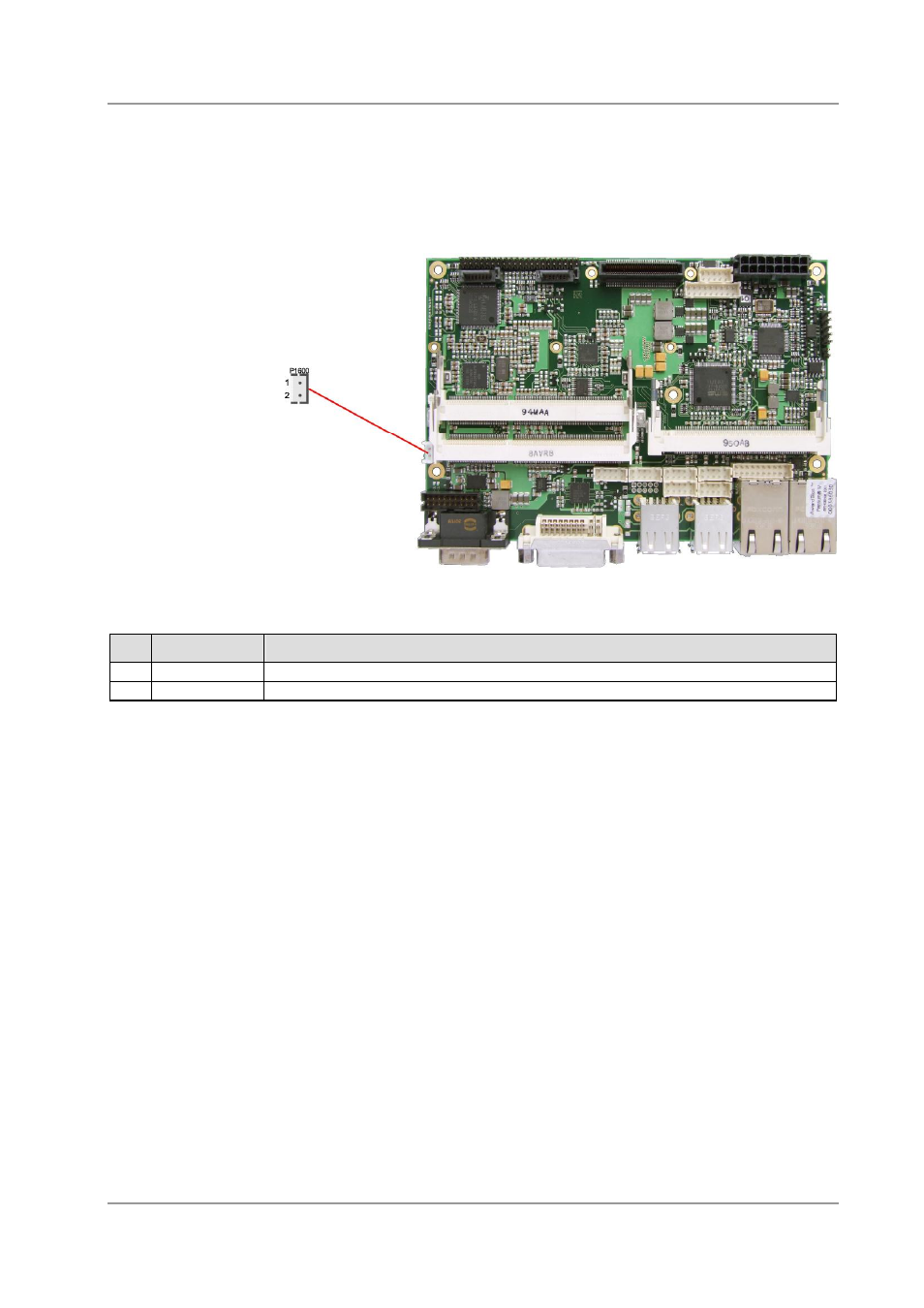

3.4 Externe CMOS-Batterie
Über einen zweipoligen Gehäusestecker (JST B2B-EH-A, passender Gegenstecker: EHR-2) kann eine
externe Batterie angeschlossen werden, um die integrierte Uhr auch bei Wegfall der
Versorgungsspannung weiter zu versorgen.
Pinbelegung Batteriestecker:
Pin Name Beschreibung
1 BATT 3,3V Batteriespannung
2 GND Masse
