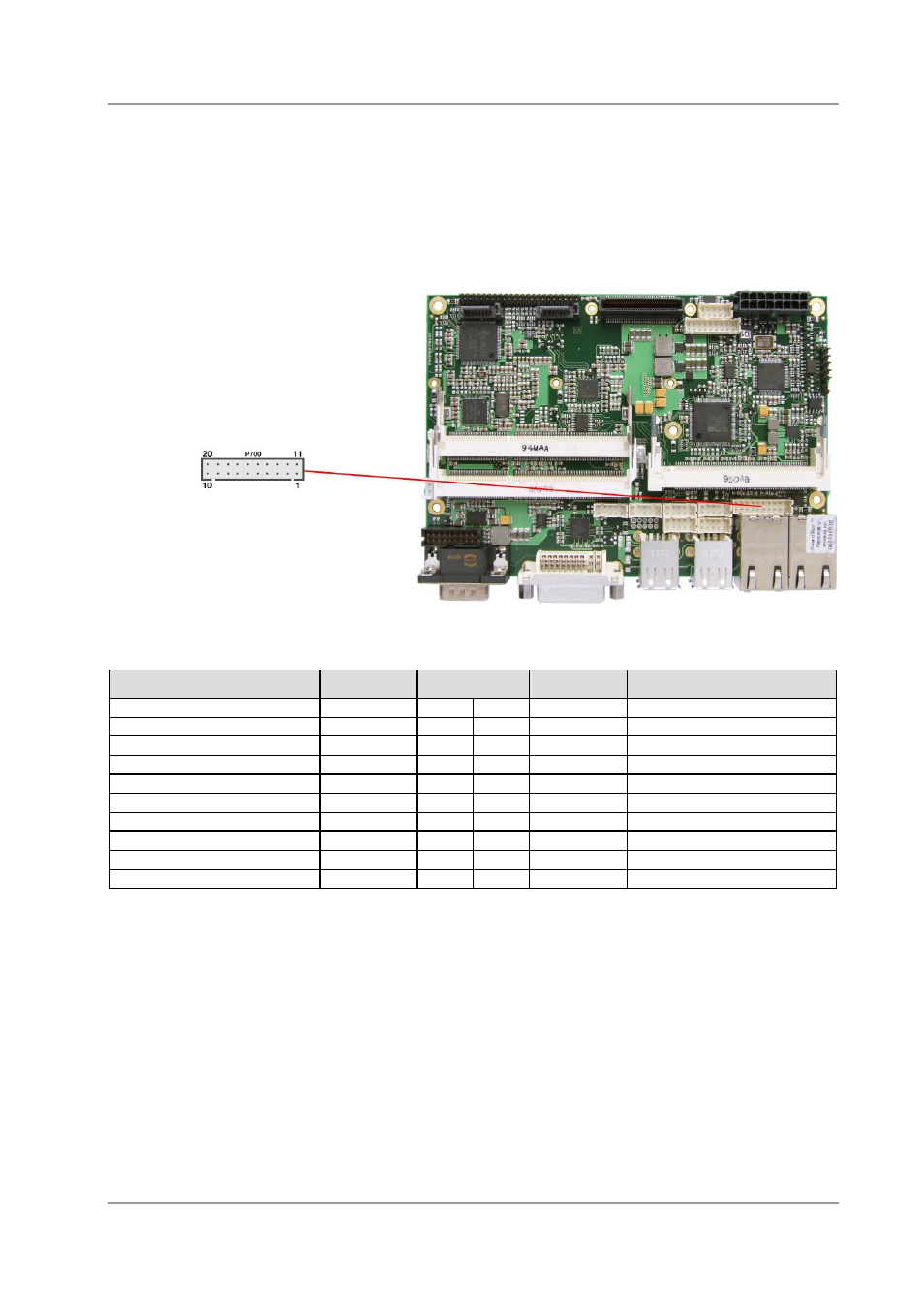

3.21 GPIO
Das Board verfügt über eine General Purpose Input/Output-Schnittstelle, die über einen 2x10poligen
Wannenstecker herausgeführt ist (JST B20B-PHDSSLFSN, passender Gegenstecker: PHDR-20VS).
Durch entsprechende Programmierung des zugehörigen Chips (Super-IO) können hier in sehr flexibler
Weise I/O-Funktionen angelegt werden. Erkundigen Sie sich bei Ihrem Distributor nach entsprechender
Software-Unterstützung.
Pinbelegung GPIO-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 5V
VCC
1
11
VCC
Versorgungsspannung 5V
GP Input/Output 10
GPIO10
2
12
N/C
Reserviert
GP Input/Output 11
GPIO11
3
13
N/C
Reserviert
GP Input/Output 12
GPIO12
4
14
N/C
Reserviert
GP Input/Output 13
GPIO13
5
15
N/C
Reserviert
GP Input/Output 14
GPIO14
6
16
N/C
Reserviert
GP Input/Output 15
GPIO15
7
17
N/C
Reserviert
GP Input/Output 16
GPIO16
8
18
N/C
Reserviert
GP Input/Output 17
GPIO17
9
19
N/C
Reserviert
Masse
GND
10
20
GND
Masse
