3.7 DVI/HDMI

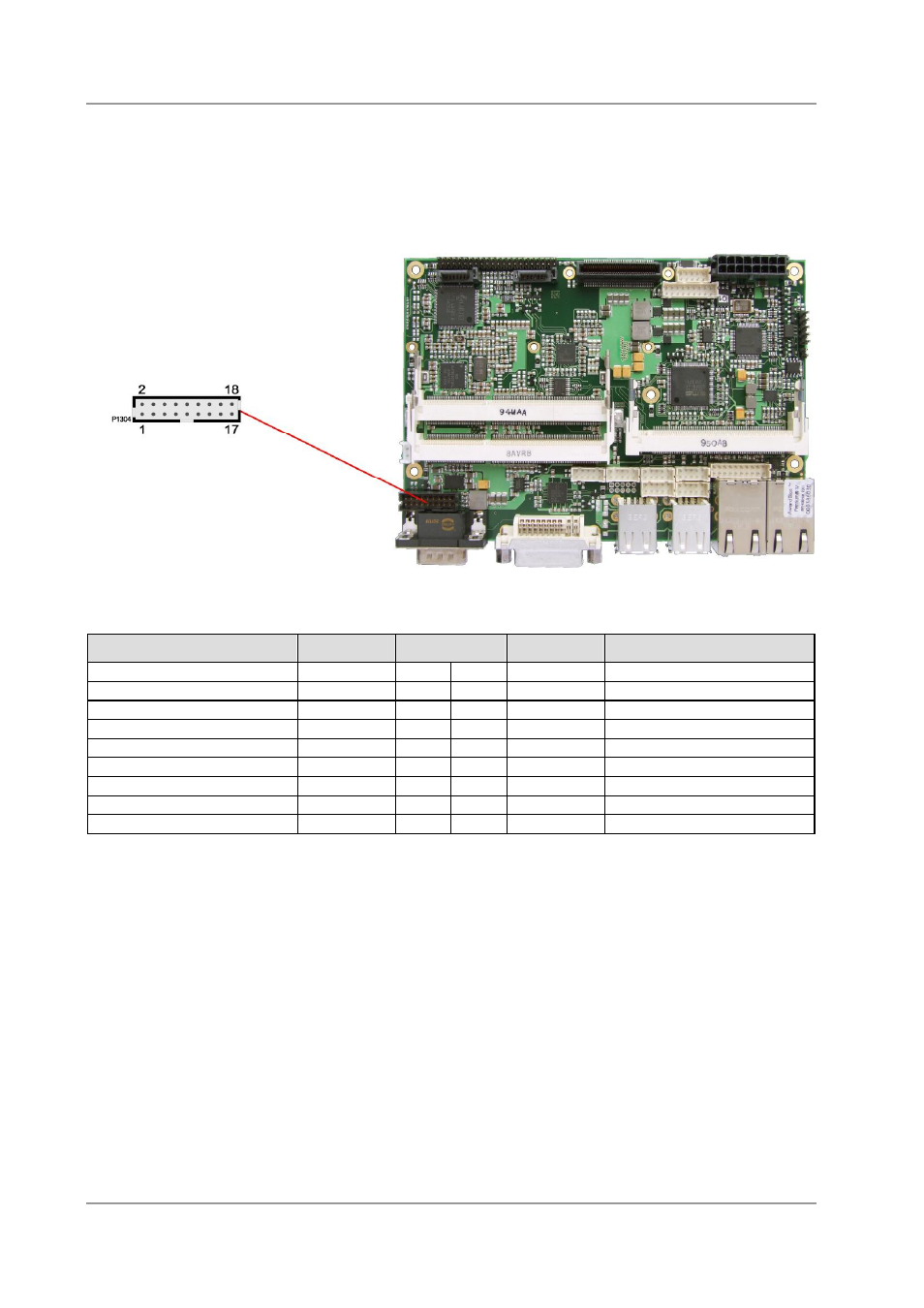

Das CB3052 verfügt noch über einen weiteren DVI-Anschluss, der als 2x9poliger Wannenstecker
realisiert ist (Molex 87831-1820). Analoge VGA-Signale liegen an diesem Anschluss nicht an, es kann
aber ein HDMI-Bildschirm angeschlossen werden.
Pinbelegung 2x9-Wannenstecker DVI/HDMI:
Beschreibung
Name
Pin
Name
Beschreibung
HDMI Panel angeschlossen HPD_SINK
1
2
N/C
Reserviert
SMBus Clock (DDC)
SCL_SINK
3
4
SDA_SINK
SMBus Dat (DDC)
Versorgungsspannung 5V
VCC
5
6
GND
Masse
Masse
GND
7
8
TMDS_CLK# DVI Clock -
DVI Data 0 -
TMDS_D0# 9
10
TMDS_ClK
DVI Clock +
DVI Data 0 +
TMDS_D0
11
12
GND
Masse
Masse
GND
13
14
TMDS_D1# DVI Data 1 -
DVI Data 2 -
TMDS_D2# 15
16
TMDS_D1
DVI Data 1 +
DVI Data 2 +
TMDS_D2
17
18
GND
Masse
