Lüfteranschlüsse
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3052
Seite 41
3.22 Lüfteranschlüsse
An die Baugruppe können zwei Lüfter mit einer Versorgungsspannung von 12 Volt angeschlossen
werden. Dies geschieht über einen 2x5poligen Wannenstecker (JST B10B-PHDSSLFSN, passender
Gegenstecker: PHDR-10VS). Signale für die Überwachung der Lüfterdrehzahl sind ebenfalls vorhanden.

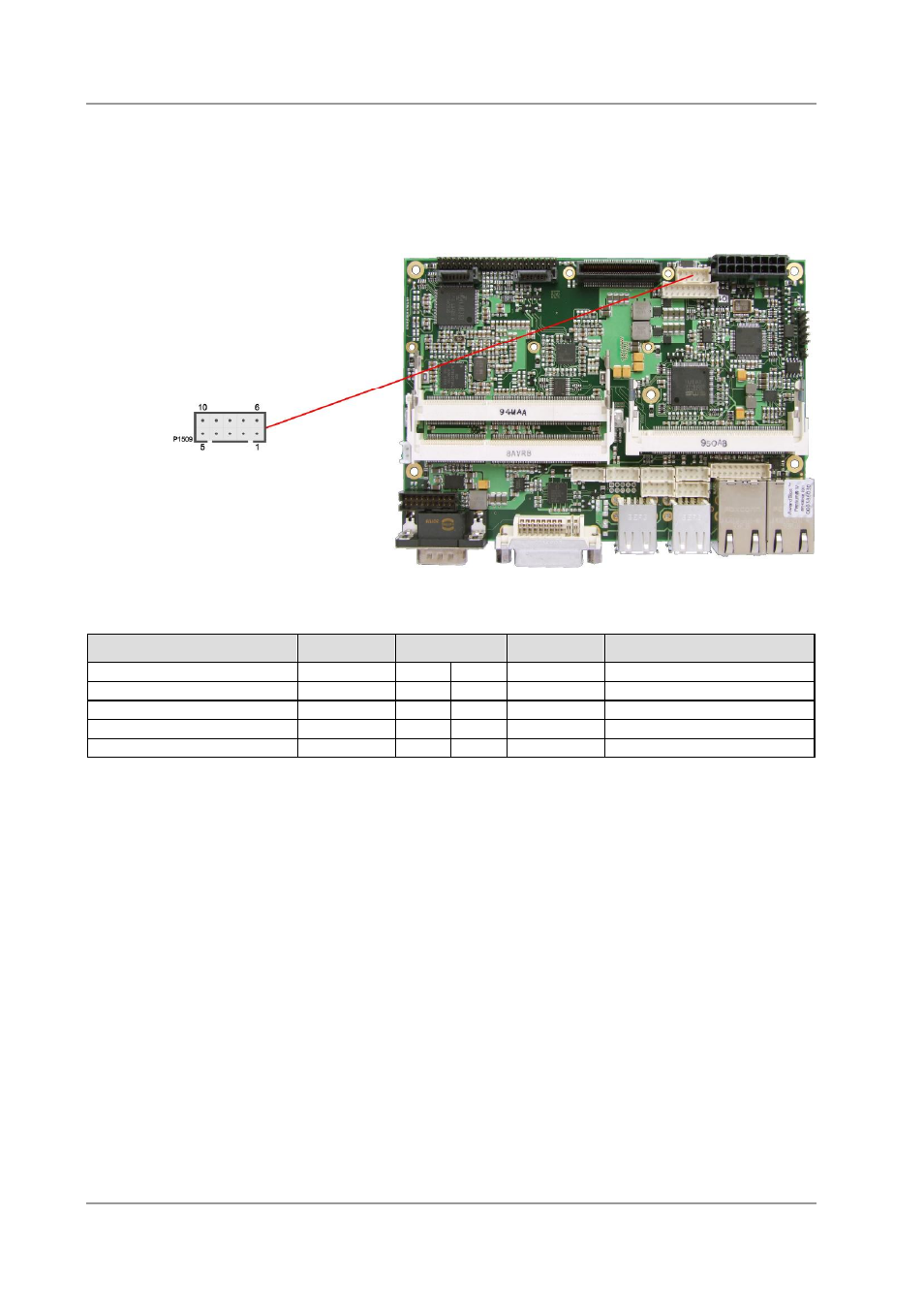

Pinout Lüfterstecker:
Beschreibung
Name
Pin
Name
Beschreibung
Masse
GND
1
6
GND
Masse
12V geregelt Lüfter 1
FANON1
2
7
FANON2
12V geregelt Lüfter 2
Überwachung Lüfter 1
FANCTL1
3
8
FANCTL2
Überwachung Lüfter 2
Reserviert
N/C
4
9
N/C
Reserviert
Reserviert
N/C
5
10
N/C
Reserviert
