3.10 USB 5-8

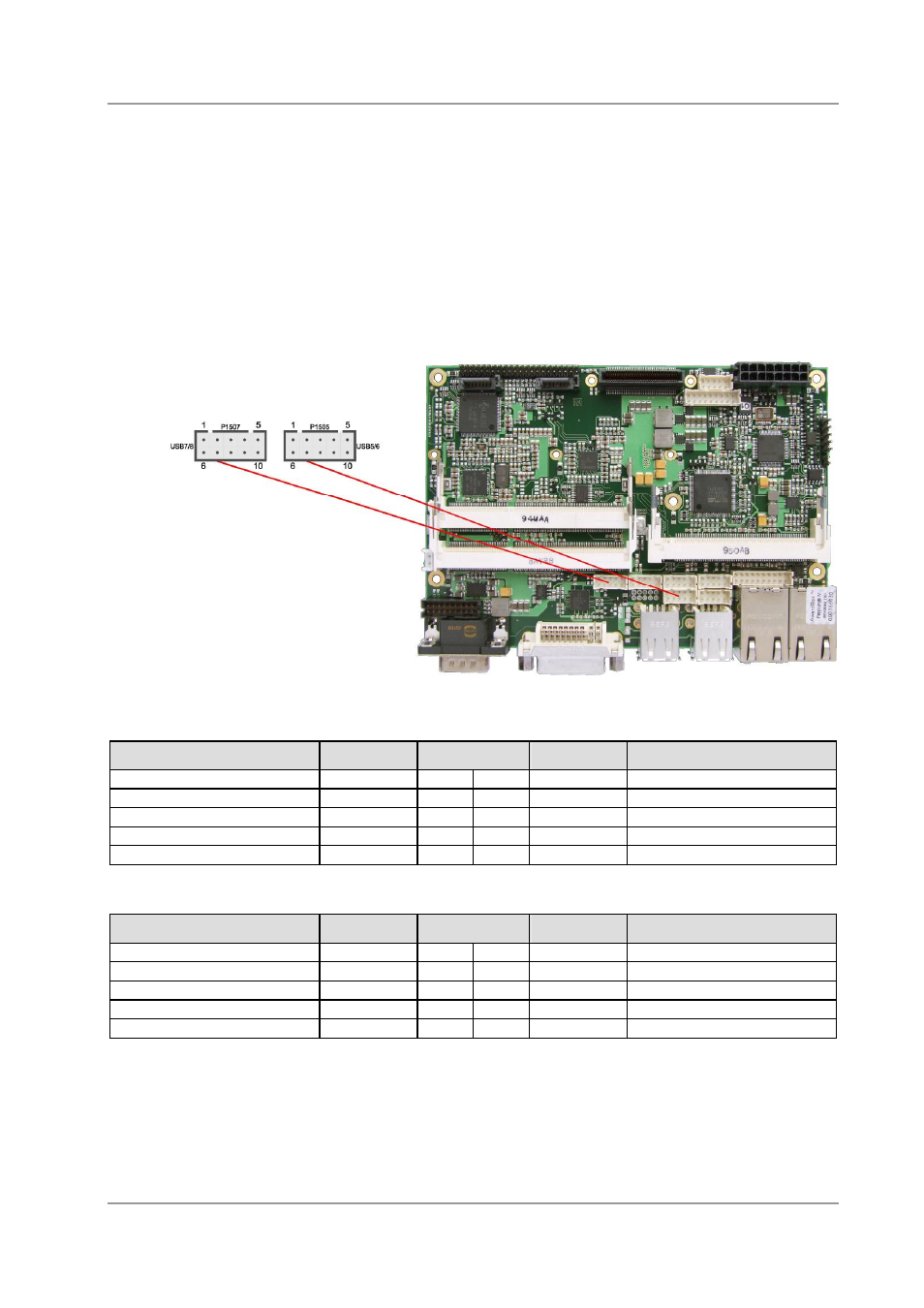

Die USB-Kanäle 5 bis 8 werden über zwei 2x5polige Wannenstecker zur Verfügung gestellt (JST
B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS).
Die USB-Kanäle unterstützen die USB-Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und
Tastatur“ des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und zum Booten von Windows mit einer angeschlossenen USB-Maus und
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen
führen würde.
Die einzelnen USB-Schnittstellen können bis zu 500mA Strom liefern und sind elektronisch abgesichert.
Pinbelegung Wannenstecker USB 5/6
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB5
VCC
1
6
VCC
5V für USB6
Minus-Datenkanal USB5
USB5-
2
7
USB6-
Minus-Datenkanal USB6
Plus-Datenkanal USB5
USB5+
3
8
USB6+
Plus-Datenkanal USB6
Masse
GND
4
9
GND
Masse
Reserviert
N/C
5
10
N/C
Reserviert
Pinbelegung Wannenstecker USB 7/8
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB7
VCC
1
6
VCC
5V für USB8
Minus-Datenkanal USB7
USB7-
2
7
USB8-
Minus-Datenkanal USB8
Plus-Datenkanal USB7
USB7+
3
8
USB8+
Plus-Datenkanal USB8
Masse
GND
4
9
GND
Masse
Reserviert
N/C
5
10
N/C
Reserviert
