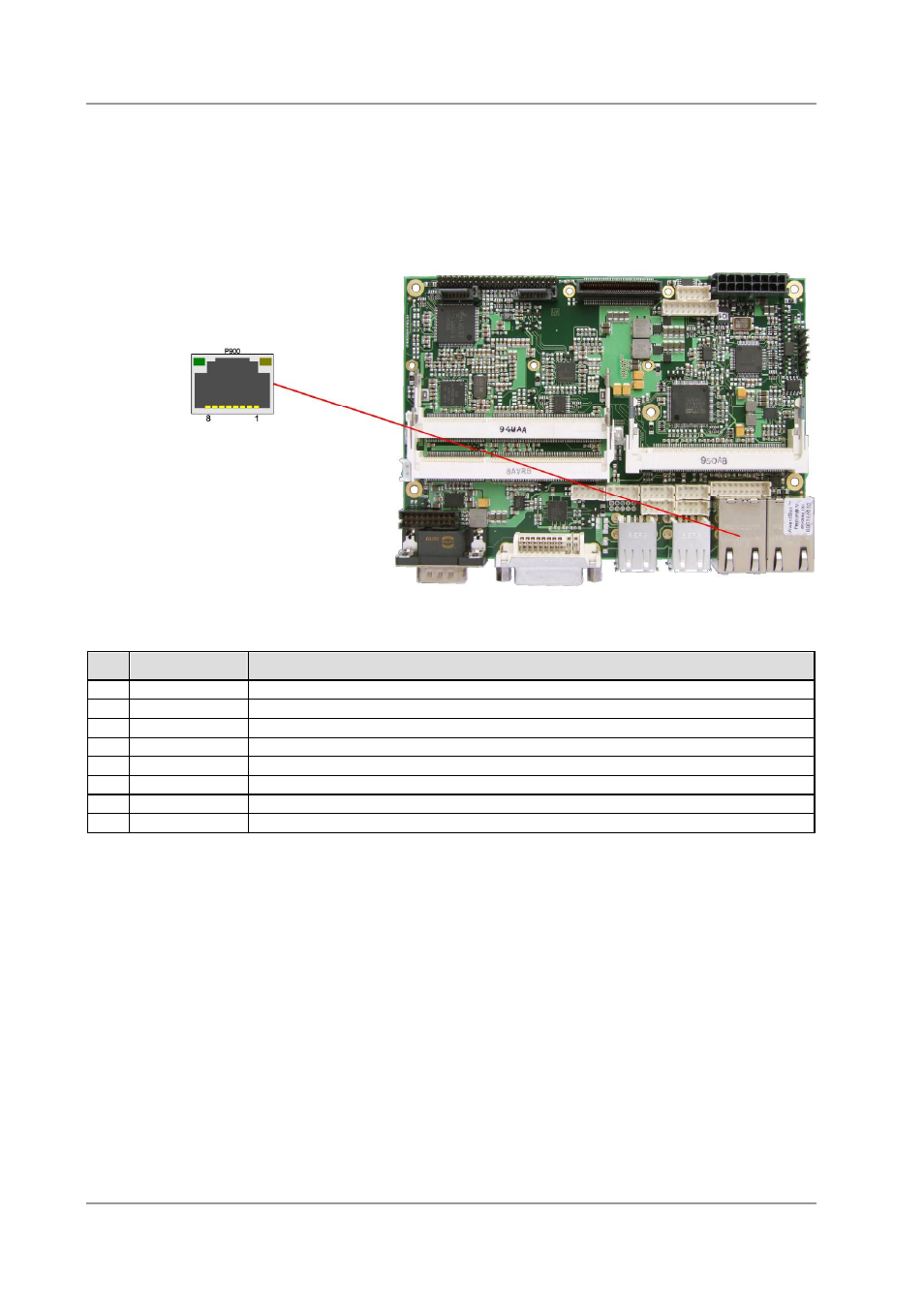

3.11 LAN1
Das Board hat zwei LAN-Anschlüsse. An LAN1 können 10BaseT-, 100BaseT- und
1000BaseT-kompatible Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit
wird automatisch gewählt. Der LAN1-Anschluss beherrscht außerdem Auto-Cross und Auto-Negotiate.
Als Controller-Chip kommt Intel®s 82567 zum Einsatz. PXE- und RPL-Funktion wird ebenfalls unterstützt.
Pinbelegung LAN1 10/100/1000:
Pin
Name
Beschreibung
1
LAN1-0
LAN1 Leitung 0 Plus
2
LAN1-0#
LAN1 Leitung 0 Minus
3
LAN1-1
LAN1 Leitung 1 Plus
4
LAN1-1#
LAN1 Leitung 1 Minus
5
LAN1-2
LAN1 Leitung 2 Plus
6
LAN1-2#
LAN1 Leitung 2 Minus
7
LAN1-3
LAN1 Leitung 3 Plus
8
LAN1-3#
LAN1 Leitung 3 Minus
