Serielle Schnittstellen COM2 bis COM4
Seite 34
Beckhoff New Automation Technology CB3052

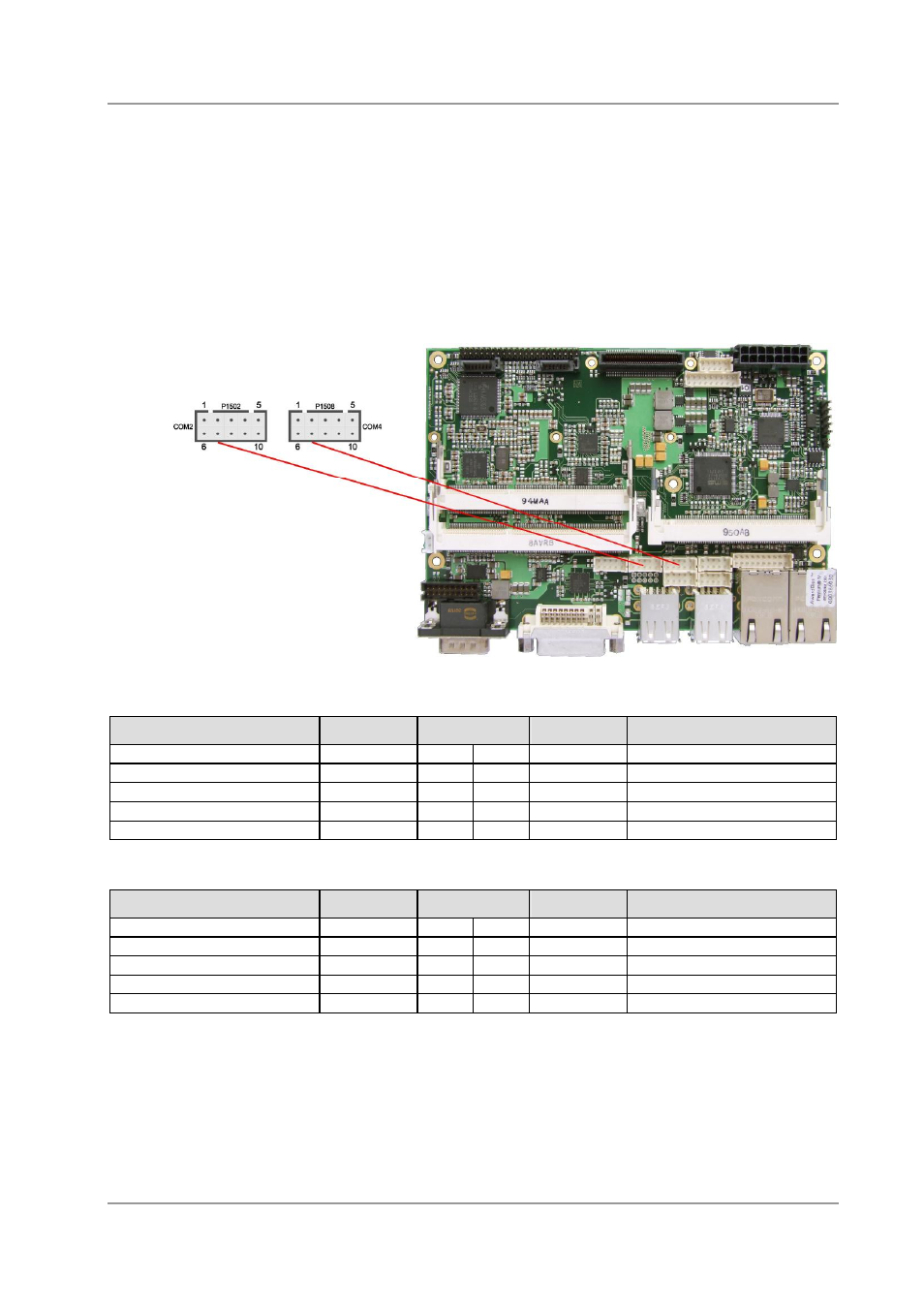

3.17 Serielle Schnittstellen COM2 bis COM4
Von den drei weiteren auf dem Board vorhandenen seriellen Schnittstellen COM2 bis COM4 wird COM3
am Stromstecker herausgeführt (vgl. p. 16). COM2 und COM4 sind in Form eines 2x5poligen
Wannensteckers verfügbar (JST B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS). Dies gilt
allerdings nicht bei Boardvarianten mit Touchscreen-Anschluss. Bei diesen Varianten wird COM4 intern
verwendet und auf dem Wannenstecker, falls bestückt, werden Mouse- und Keyboard-Signale
herausgeführt. Bei der Bestellung des Produkts besteht die Option, die COM-Signale statt nach
RS232-Norm in TTL-Pegel zur Verfügung gestellt zu bekommen.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setups eingestellt.
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
6
DSR
Data Set Ready
Receive Data
RXD
2
7
RTS
Request to Send
Transmit Data
TXD
3
8
CTS
Clear to Send
Data Terminal Ready
DTR
4
9
RI
Ring Indicator
Masse
GND
5
10
VCC
Versorgungsspannung 5V
Pinout COM-Stecker bei Modellen mit Touchscreen-Anschluss:
Beschreibung
Name
Pin
Name
Beschreibung
Keyboard Clock
KCLK
1
6
MCLK
Mouse Clock
Keyboard Data
KDAT
2
7
MDAT
Mouse Data
Reserviert
N/C
3
8
N/C
Reserviert
Reserviert
N/C
4
9
N/C
Reserviert
Masse
GND
5
10
VCC
Versorgungsspannung 5V
