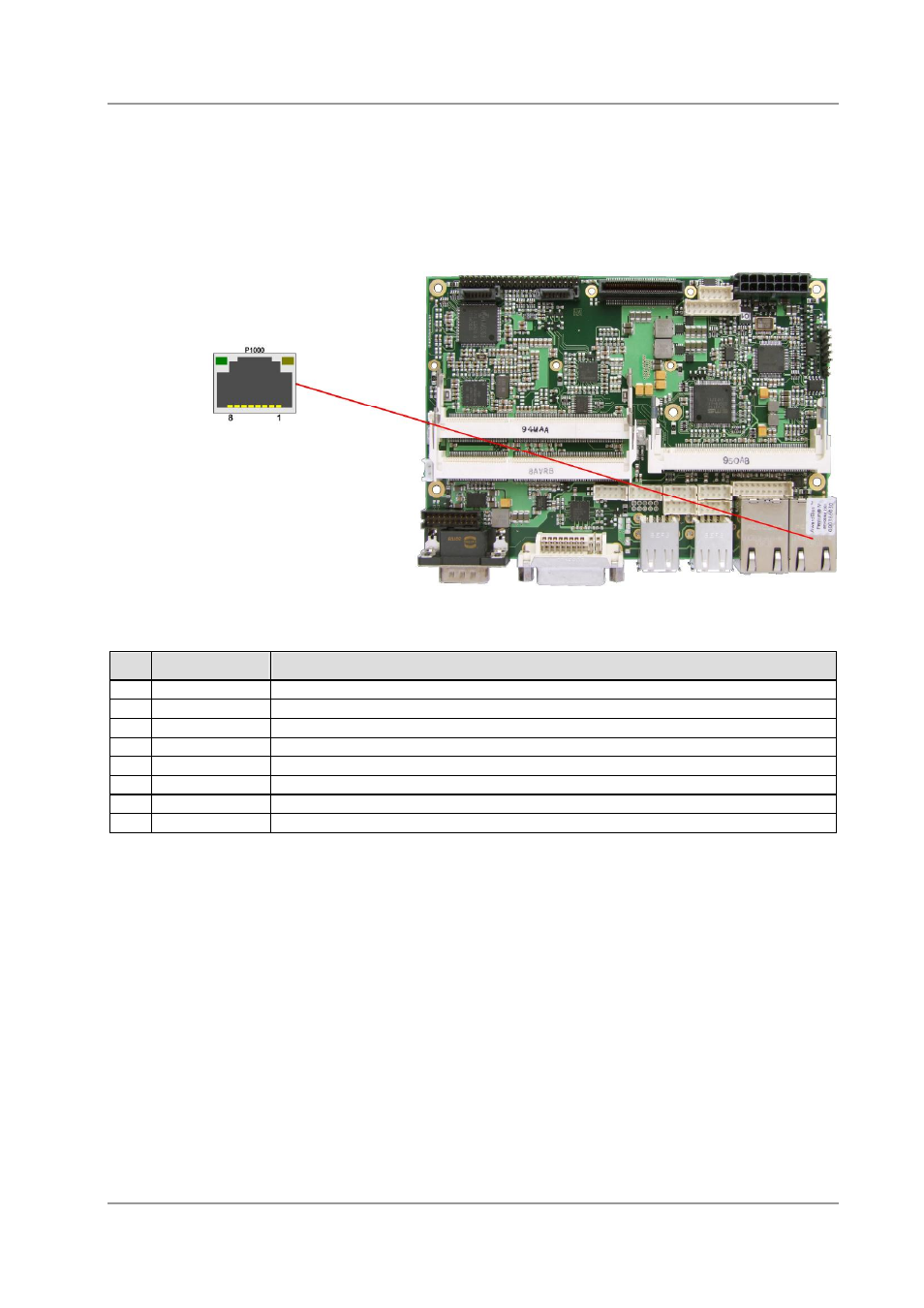

3.12 LAN2
An LAN2 können neben 10BaseT- und 100BaseT- auch 1000BaseT-kompatible Netzwerkkomponenten
angeschlossen werden. Die erforderliche Geschwindigkeit wird automatisch gewählt. Der Anschluss ist
nicht Auto-Cross- oder Auto-Negotiate-fähig. Controller-Chip ist hier Intel®s 82574L. PXE und RPL
stehen nicht zur Verfügung.
Pinbelegung LAN 10/100/1000:
Pin Name Beschreibung
1 LAN2-0 LAN2 Leitung 0 Plus
2 LAN2-0# LAN2 Leitung 0 Minus
3 LAN2-1 LAN2 Leitung 1 Plus
4 LAN2-1# LAN2 Leitung 1 Minus
5 LAN2-2 LAN2 Leitung 2 Plus
6 LAN2-2# LAN2 Leitung 2 Minus
7 LAN2-3 LAN2 Leitung 3 Plus
8 LAN2-3# LAN2 Leitung 3 Minus
