4.2 Stromversorgung

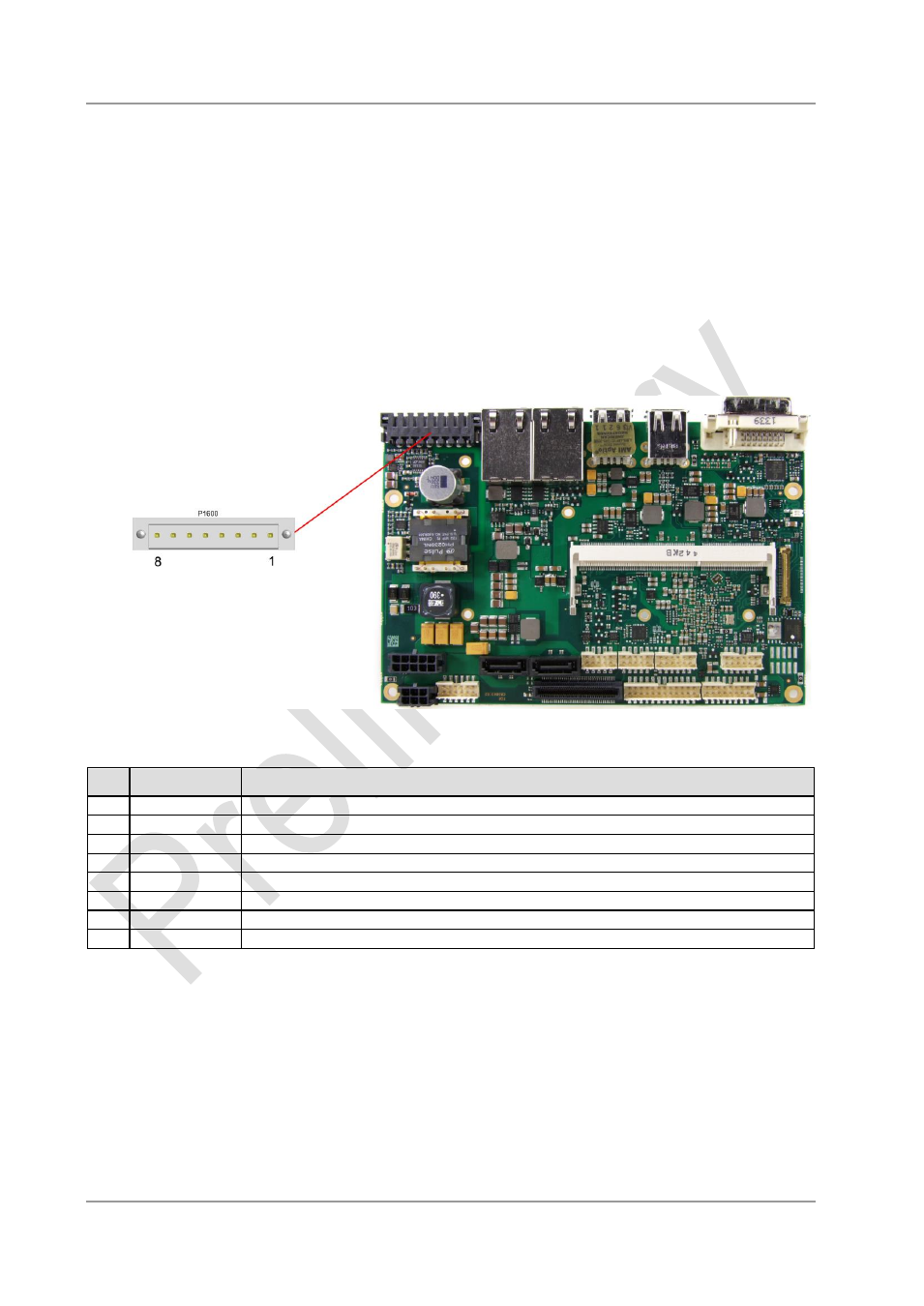

Der Anschluss für die Stromversorgung ist als 8-poliger Gehäusestecker (Weidmüller 180537-0000)
realisiert. An den Pins 5 und 6 liegt die Hauptspannungsversorgung (24V) der Baugruppe an. Ein
externer Bleiakku kann als USV an den Pins 1 und 2 angeschlossen werden. Ihr Distributor informiert Sie
gerne über die in Frage kommenden Akkus.
Pin 3 (VOUT) ist ein 24V-Output (max. 2A), der auch nach Aktivierung der USV (Bleiakku oder kapazitiv)
weiterversorgt wird (z.B. für ein Display, auf dem der Stromausfall angezeigt werden kann).
Wenn man das Board abschalten möchte, ohne die USV zu aktivieren, dann kann hierzu Pin 7
(PC_START) genutzt werden. Legt man dort 24V an, dann fährt die Baugruppe ordnungsgemäß
herunter, ohne die Akkus der USV zu belasten. Pin 8 (PC_AKTIV) wird nach Abschluss dieses Vorgangs
von 24V auf 0V gelegt. Das Gleiche gilt für VOUT, sodass Geräte, die dort angeschlossen sind, ebenfalls
abgeschaltet werden und die Akkus nicht belasten.
Pin Name Beschreibung
1 GND Masse
2 BAT+ Batterie
3 Vout Ausgangsspannung
4 S_GND Masse (Abschirmung)
5 VIN Eingangsspannung
6 VIN Eingangsspannung
7 PC_START PC Start
8 PC_AKTIV PC Status
