LAN
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3063
Seite 31
4.12 LAN
Das Board verfügt über drei Gigabit-LAN-Anschlüsse. An allen können 10BaseT-, 100BaseT- und
1000BaseT-kompatible Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit
wird automatisch gewählt. Auto-Cross und Auto-Negotiate stehen ebenso zur Verfügung wie PXE-, RPL-
und WOL-Funktionalität. Controller ist Intel®'s i210.

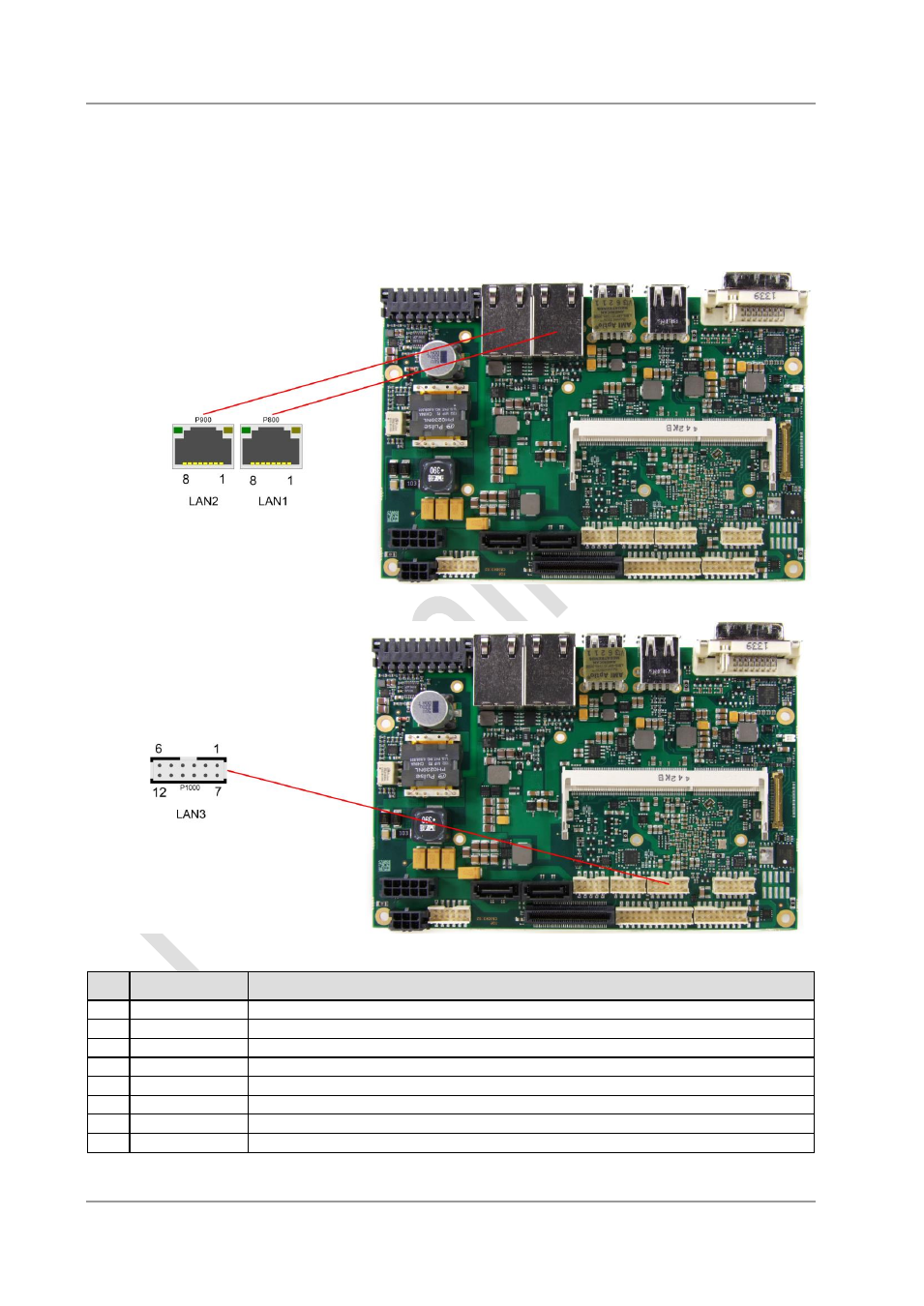

Pinbelegung LAN 10/100/1000:
Pin
Name
Beschreibung
1
LAN-0
LAN Leitung 0 Plus
2
LAN-0#
LAN Leitung 0 Minus
3
LAN-1
LAN Leitung 1 Plus
4
LAN-2
LAN Leitung 2 Plus
5
LAN-2#
LAN Leitung 2 Minus
6
LAN-1#
LAN Leitung 1 Minus
7
LAN-3
LAN Leitung 3 Plus
8
LAN-3#
LAN Leitung 3 Minus
