4.10 USB 3-6
Die USB-Kanäle 3 bis 6 sind in Form von Standard-USB-Steckern herausgeführt.
Die USB-Kanäle unterstützen die USB-Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und
Tastatur“ des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und zum Booten von Windows mit einer angeschlossenen USB-Maus und
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen
führen würde.
Die einzelnen USB-Schnittstellen können bis zu 500mA Strom liefern und sind elektronisch abgesichert.

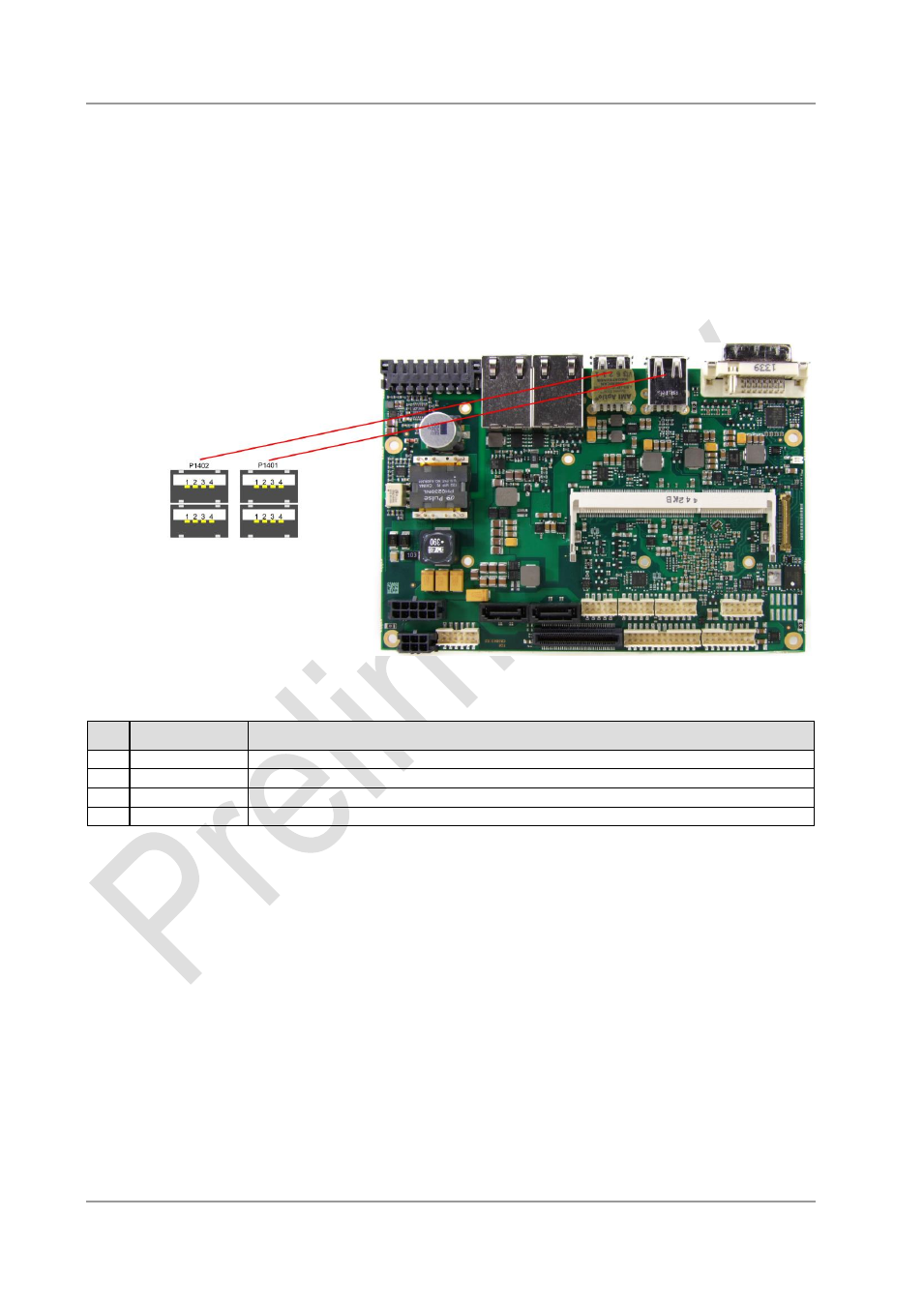

Pinbelegung USB2.0-Stecker für Port X:
Pin
Name
Beschreibung
1
VCC
5V für USBX
2
USBX#
Minus-Datenkanal USBX
3
USBX
Plus-Datenkanal USBX
4
GND
Masse
