Kapitel: Anschlüsse
Lüfteranschlüsse
Seite 38
Beckhoff New Automation Technology CB3063

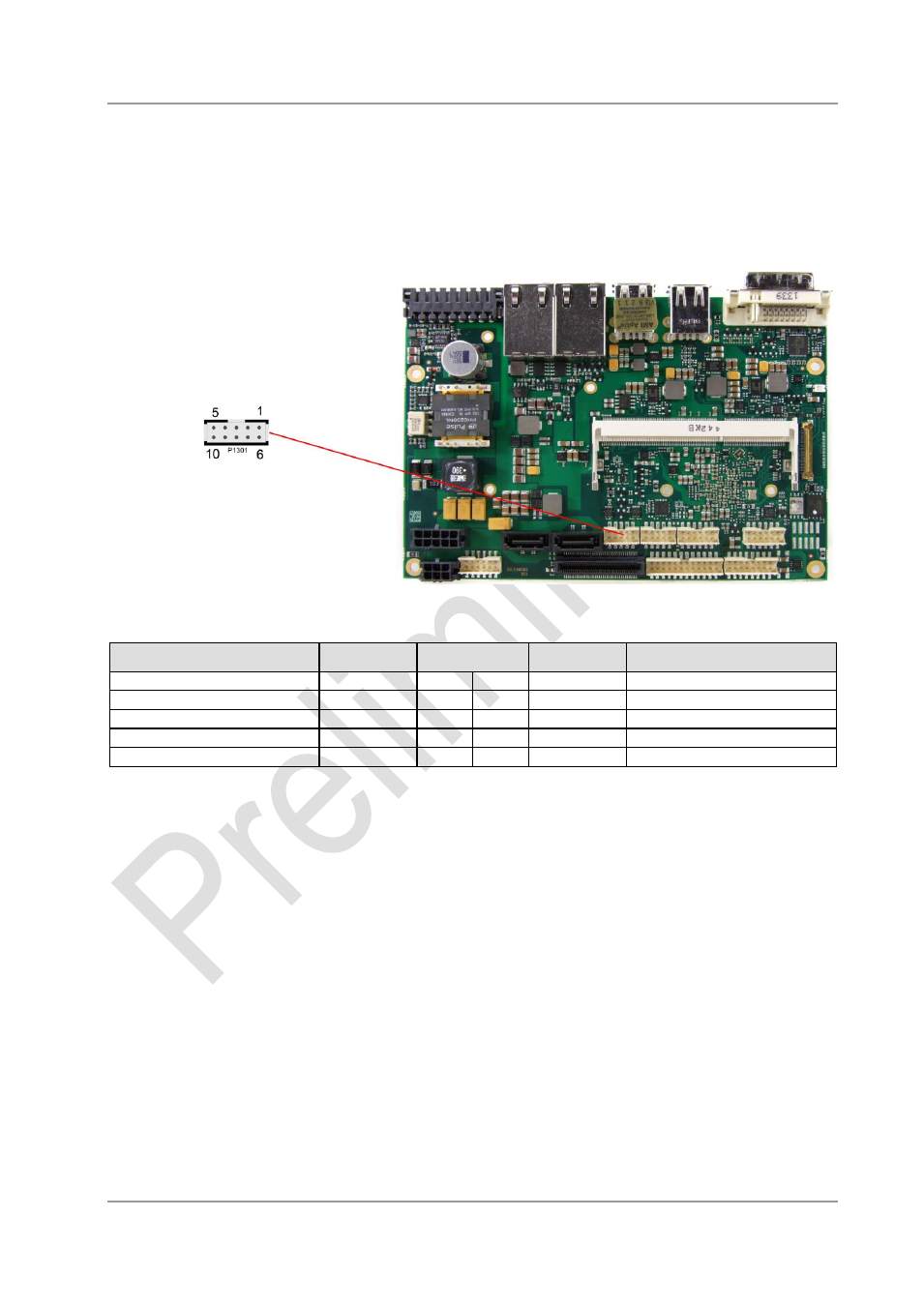

4.17 Lüfteranschlüsse
An die Baugruppe können drei Lüfter mit einer Versorgungsspannung von 12 Volt angeschlossen
werden. Dies geschieht über einen 2x5poligen Wannenstecker (FCI 98424-G52-10LF, passender
Gegenstecker FCI 90311-010LF). Signale für die Überwachung der Lüfterdrehzahl sind ebenfalls
vorhanden.
Beschreibung
Name
Pin
Name
Beschreibung
Masse geschaltet Lüfter 1
FANON1
1
6
FANON2
Masse geschaltet Lüfter 2
12V
12V
2
7
12V
12V
Überwachung Lüfter 1
FANCTRL1 3
8
FANCTRL2 Fan Control 2
12V
12V
4
9
FANCTRL3 Fan Control 3
Masse geschaltet Lüfter 3
FANON3
5
10
GND
Masse
