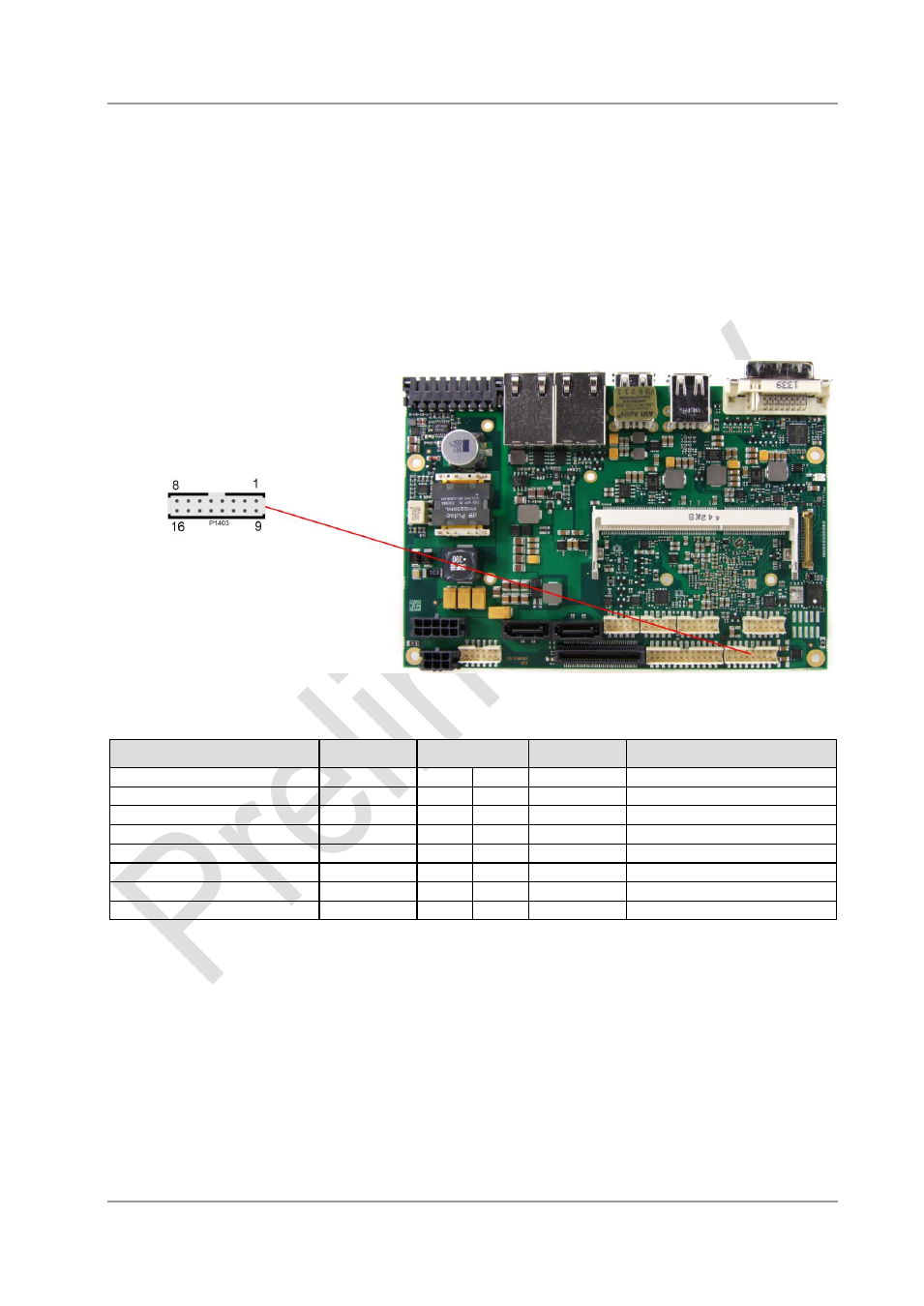

4.11 USB 2 und 7-9
Die USB-Kanäle 2, 7, 8 und 9 werden über einen 2x8poligen Wannenstecker zur Verfügung gestellt
(FCI 98424-G52-16LF, passender Gegenstecker FCI 90311-016LF).
Die USB-Kanäle unterstützen die USB-Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und
Tastatur“ des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und zum Booten von Windows mit einer angeschlossenen USB-Maus und
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen
führen würde.
Die einzelnen USB-Schnittstellen können bis zu 500mA Strom liefern und sind elektronisch abgesichert.
Pinbelegung Wannenstecker USB
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB2
VCC
1
9
VCC
5V für USB7
Minus-Datenkanal USB2
USB2-
2
10
USB7-
Minus-Datenkanal USB7
Plus-Datenkanal USB2
USB2+
3
11
USB7+
Plus-Datenkanal USB7
Masse
GND
4
12
GND
Masse
Masse
GND
5
13
GND
Masse
Plus-Datenkanal USB8
USB8+
6
14
USB9+
Plus-Datenkanal USB9
Minus-Datenkanal USB8
USB8-
7
15
USB9-
Minus-Datenkanal USB9
5V für USB8
VCC
8
16
VCC
5V für USB9
