SATA-Schnittstellen
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3063
Seite 33

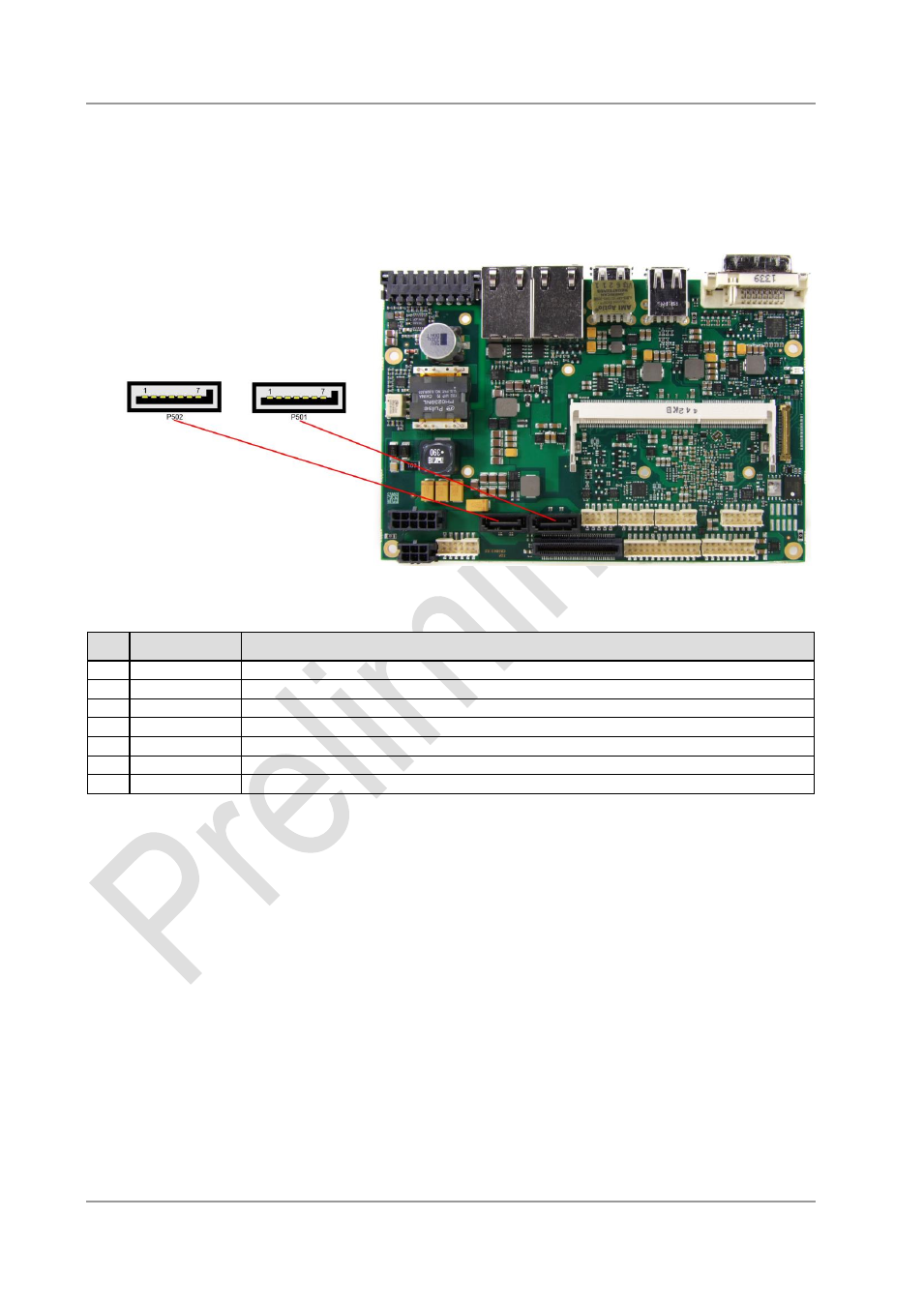

4.13 SATA-Schnittstellen
Das CB3063-Board ist mit zwei SATA-Schnittstellen ausgestattet, die eine Übertragungsrate von bis zu 3
Gbit pro Sekunde erlauben. Die Schnittstellen stehen als 7polige SATA-Stecker zur Verfügung.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.
Pinbelegung SATA:
Pin
Name
Beschreibung
1
GND
Masse
2
SATATX
SATA Senden +
3
SATATX#
SATA Senden -
4
GND
Masse
5
SATARX#
SATA Empfangen -
6
SATARX
SATA Empfangen +
7
GND
Masse
