4.9 DVI/HDMI/DisplayPort
Das ADLQM87HD verfügt noch über einen weiteren DVI-Anschluss, der als 30poliger Flachkabelstecker
realisiert ist (I-PEX Cabline-VS 20455-030E). Analoge VGA-Signale liegen an diesem Anschluss nicht an,
es kann aber ein HDMI- oder DisplayPort-Bildschirm angeschlossen werden. Außerdem wird über diesen
Stecker ein weiterer USB-Kanal herausgeführt. Dieser USB-Kanal unterstützt die Spezifikation 3.0. Er
liefert bis zu 900mA Strom und ist elektronisch abgesichert.
Bitte beachten Sie, dass zur Verwendung dieser Schnittstelle ein spezielles I-PEX-Kabel benötigt wird.

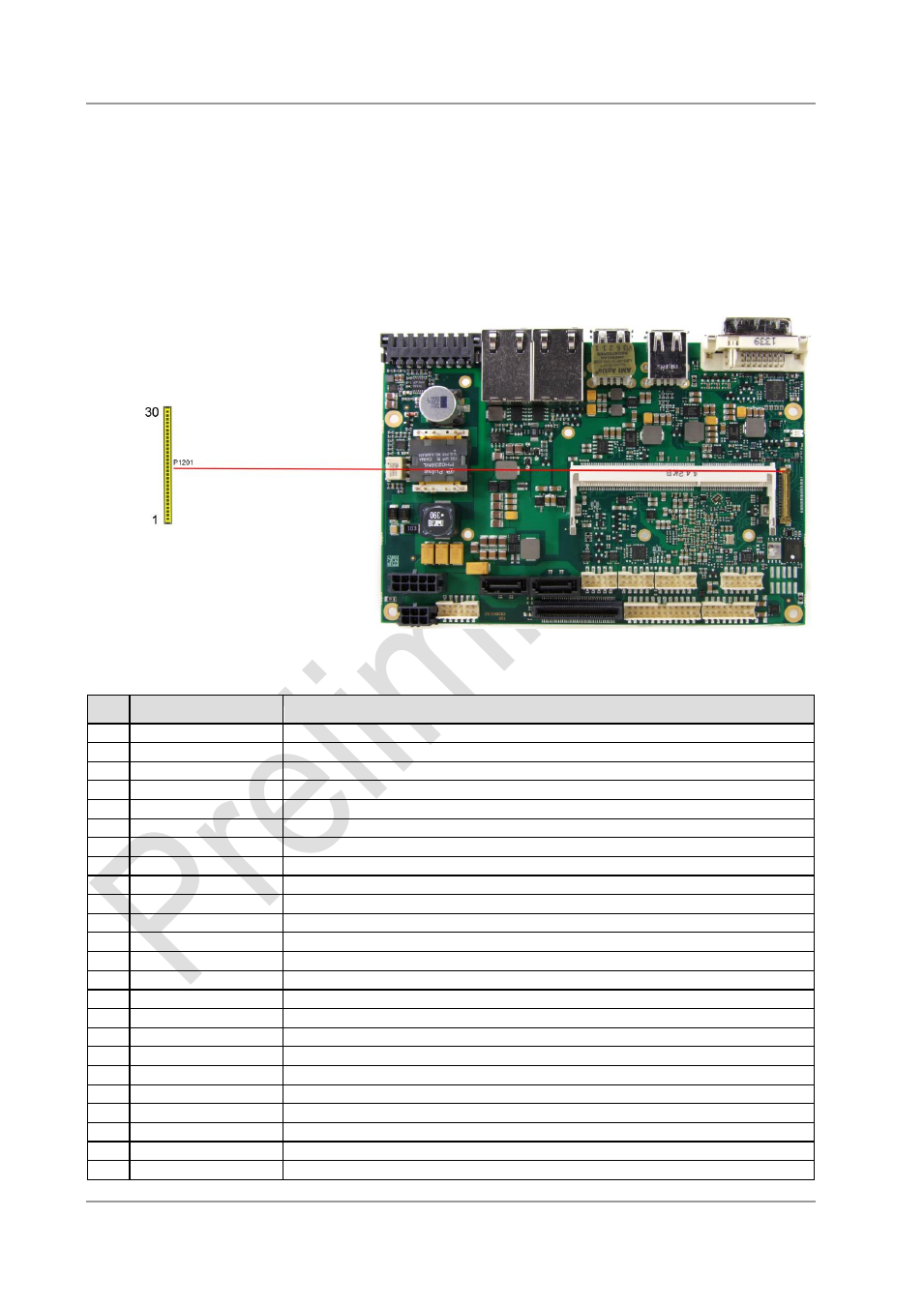

Pinbelegung 30pol-Flachkabelstecker DVI/HDMI/DisplayPort:
Pin
Name
Beschreibung
1
TMDS0#/DP2#
DVI Data 0 - / DP Lane 2 -
2
TMDS0/DP2
DVI Data 0 + / DP Lane 2 +
3
TMDS1#/DP1#
DVI Data 1 - / DP Lane 1 -
4
TMDS1/DP1
DVI Data 1 + / DP Lane 1 +
5
TMDS2#/DP0#
DVI Data 2 - / DP Lane 0 -
6
TMDS2/DP0
DVI Data 2 + / DP Lane 0 +
7
TMDSCLK#/DP3#
DVI Clock - / DP Lane 3 -
8
TMDSCLK/DP3
DVI Clock + / DP Lane 3 +
9
N/C
Reserviert
10
SEL_DVI/DP#
DVI-DisplayPort Select
11
DDCK/DPAUX
EDID Clock / DP Aux +
12
DDDA/DPAUX#
EDID Data / DP Aux -
13
VCC
Versorgungsspannung 5V
14
GND
Masse
15
HPD
Hot Plug Detect
16
USBVCC
USB-Versorgung 5V
17
USBVCC
USB-Versorgung 5V
18
N/C
Reserviert
19
N/C
Reserviert
20
SSTX-
SuperSpeed Transmitter -
21
SSTX+
SuperSpeed Transmitter +
22
T_D-/USB-
USB Minus-Datenkanal
23
T_D+/USB+
USB Plus-Datenkanal
24
R_D+/SSRX-
SuperSpeed Receiver-
