Stromausgang Peripherie
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3063
Seite 19

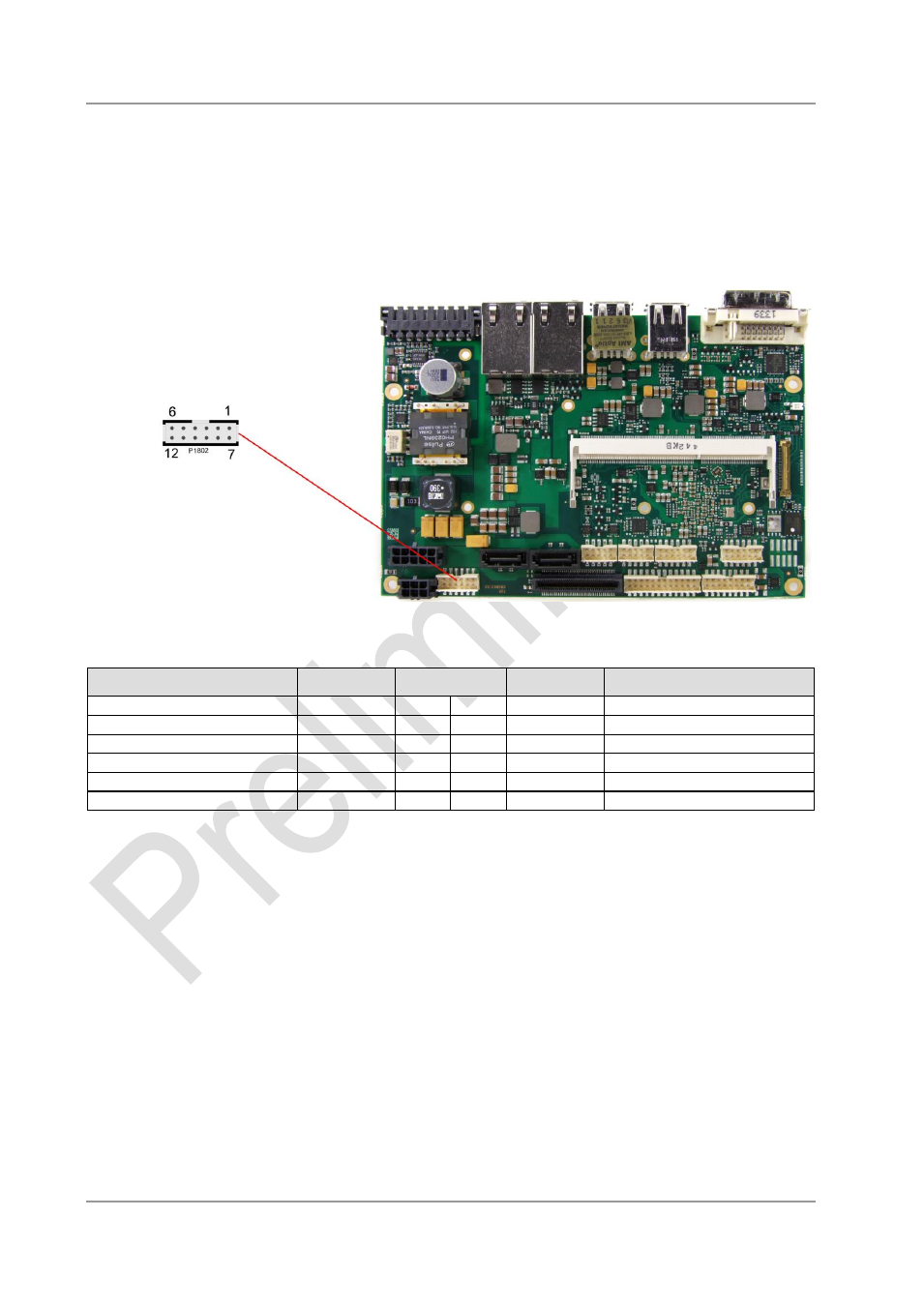

4.4 Stromausgang Peripherie
Zur Stromversorgung weiterer externer Geräte dient ein 2x6poliger Wannenstecker (FCI
98424-G52-12LF, passender Gegenstecker FCI 90311-012LF). Der über VCC/SVCC entnommene Strom
darf in der Summe 2A nicht übersteigen, für 12V ist der maximale Strom ebenfalls 2A. Im Falle eines
Stromausfalls werden die hier zur Verfügung gestellten Spannungen nur dann aufrecht erhalten, wenn
eine Bleiakku-USV oder eine SUSV angeschlossen ist.
Pinbelegung Stromstecker Molex 2x6:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 5V
VCC
1
7
VCC
Versorgungsspannung 5V
Versorgungsspannung 5V
VCC
2
8
GND
Masse
Masse
GND
3
9
GND
Masse
Masse
GND
4
10
GND
Masse
Versorgungsspannung 12V
12V
5
11
GND
Masse
Versorgungsspannung 12V
12V
6
12
12V
Versorgungsspannung 12V
