Kapitel: Anschlüsse
Stromausgang Peripherie
Seite 18
Beckhoff New Automation Technology CB3063
4.3 Stromausgang Peripherie

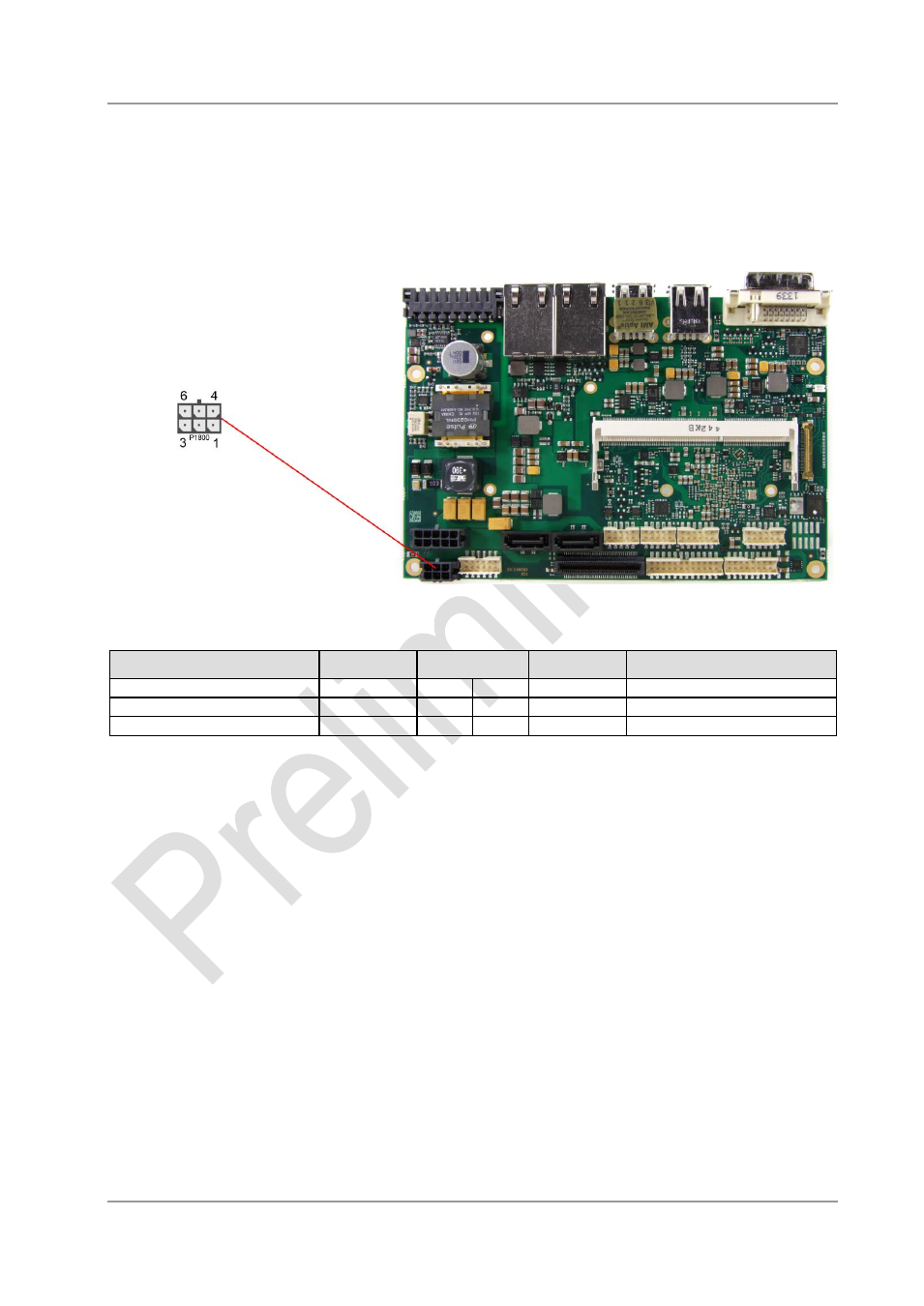

Zur Stromversorgung externer Geräte dient ein 2x3poliger Gehäusestecker. Der über VCC/SVCC
entnommene Strom darf in der Summe 2A nicht übersteigen, für 12V ist der maximale Strom ebenfalls
2A. Im Falle eines Stromausfalls werden die hier zur Verfügung gestellten Spannungen nur dann aufrecht
erhalten, wenn eine Bleiakku-USV oder eine SUSV angeschlossen ist.
Pinbelegung Stromstecker Molex 2x3:
Beschreibung
Name
Pin
Name
Beschreibung
Masse
GND
1
4
VCC
Versorgungsspannung 5V
Masse
GND
2
5
VCC
Versorgungsspannung 5V
Versorgungsspannung 3,3V 3,3V
3
6
12V
Versorgungsspannung 12V
