PCI-Express
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3063
Seite 35
4.15 PCI-Express

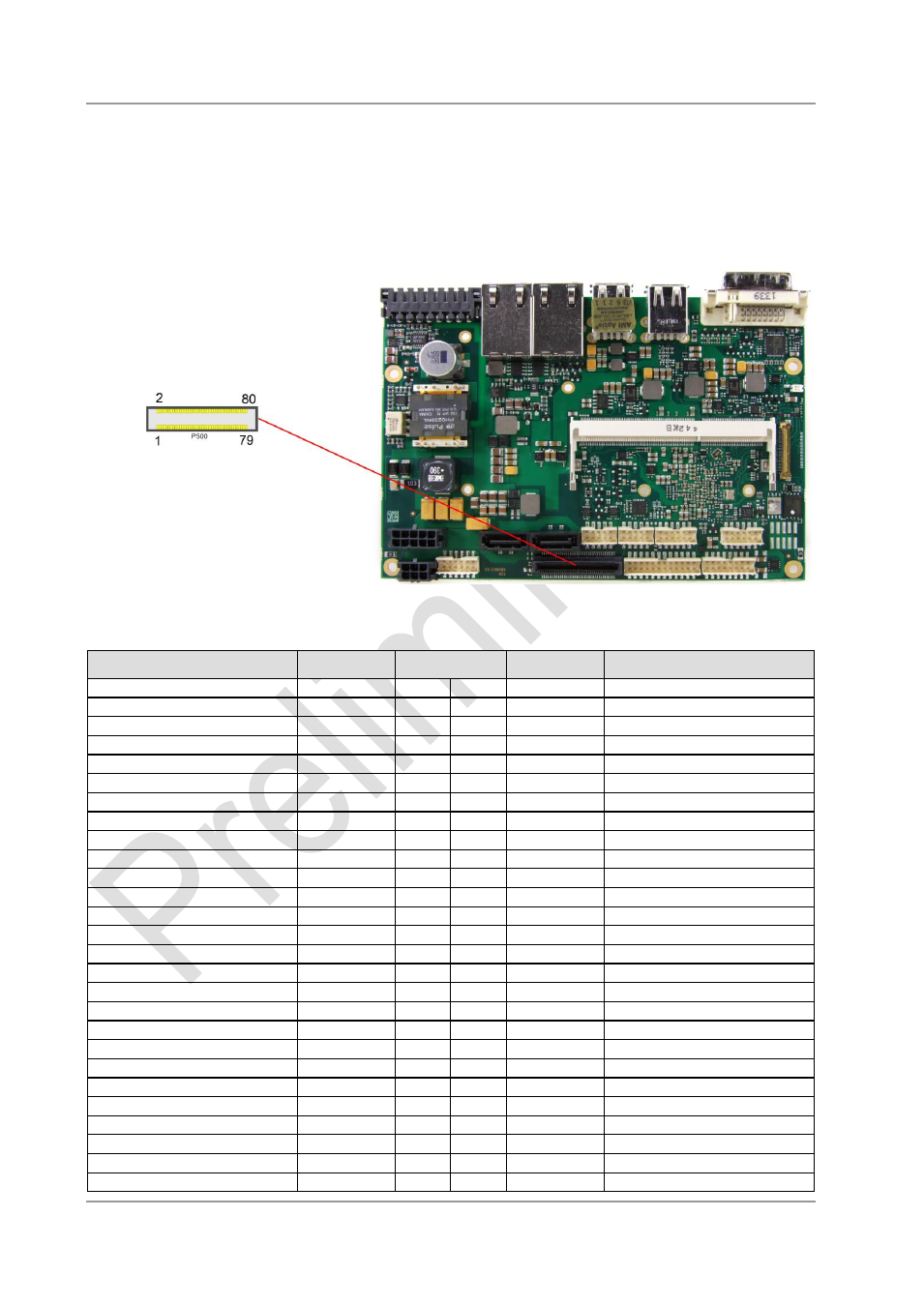

Das CB3063 ist mit einem herstellerspezifischen 2x40poligen Stecker ausgestattet, über den
PCI-Express-Geräte angeschlossen werden können. Es kann ein PCIe x1-Gerät angeschlossen werden.
Adapterkarten mit Standard-PCIe-Sockeln sowie mit PCIe-Mini-Card-Stecker sind als Zubehör erhältlich.
Bitte kontaktieren Sie hierfür Ihren Distributor.
Pinbelegung:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 3,3V 3,3V
1
2
12V
Versorgungsspannung 12V
Standby-Versorgung 3,3V
S3,3V
3
4
SMBCLK1
SMB Clock Slot 1
PCIe Reset
PLTPCIE#
5
6
SMBDAT1
SMB Dat Slot 1
Link Reactivation
PEWAKE#
7
8
GND
Masse
Masse
GND
9
10
PECLK0
PCIe Clock 0 +
Transmit Lane 1 +
PET1
11
12
PECLK0#
PCIe Clock 0 -
Transmit Lane 1 -
PET1#
13
14
GND
Masse
Masse
GND
15
16
PER1
Receive Lane 1 +
Clock Enable 1
PE1CLKEN# 17
18
PER1#
Receive Lane 1 -
Masse
GND
19
20
GND
Masse
Versorgungsspannung 3,3V 3,3V
21
22
12V
Versorgungsspannung 12V
Standby-Versorgung 3,3V
S3,3V
23
24
N/C
Reserviert
Reserviert
N/C
25
26
N/C
Reserviert
Reserviert
N/C
27
28
GND
Masse
Masse
GND
29
30
N/C
Reserviert
Reserviert
N/C
31
32
N/C
Reserviert
Reserviert
N/C
33
34
GND
Masse
Masse
GND
35
36
N/C
Reserviert
Reserviert
N/C
37
38
N/C
Reserviert
Masse
GND
39
40
GND
Masse
Versorgungsspannung 3,3V 3,3V
41
42
12V
Versorgungsspannung 12V
Standby-Versorgung 3,3V
S3,3V
43
44
N/C
Reserviert
Reserviert
N/C
45
46
N/C
Reserviert
Reserviert
N/C
47
48
GND
Masse
Masse
GND
49
50
N/C
Reserviert
Reserviert
N/C
51
52
N/C
Reserviert
Reserviert
N/C
53
54
GND
Masse
