Beckhoff New Automation Technology CB3063
4.5 SUSV

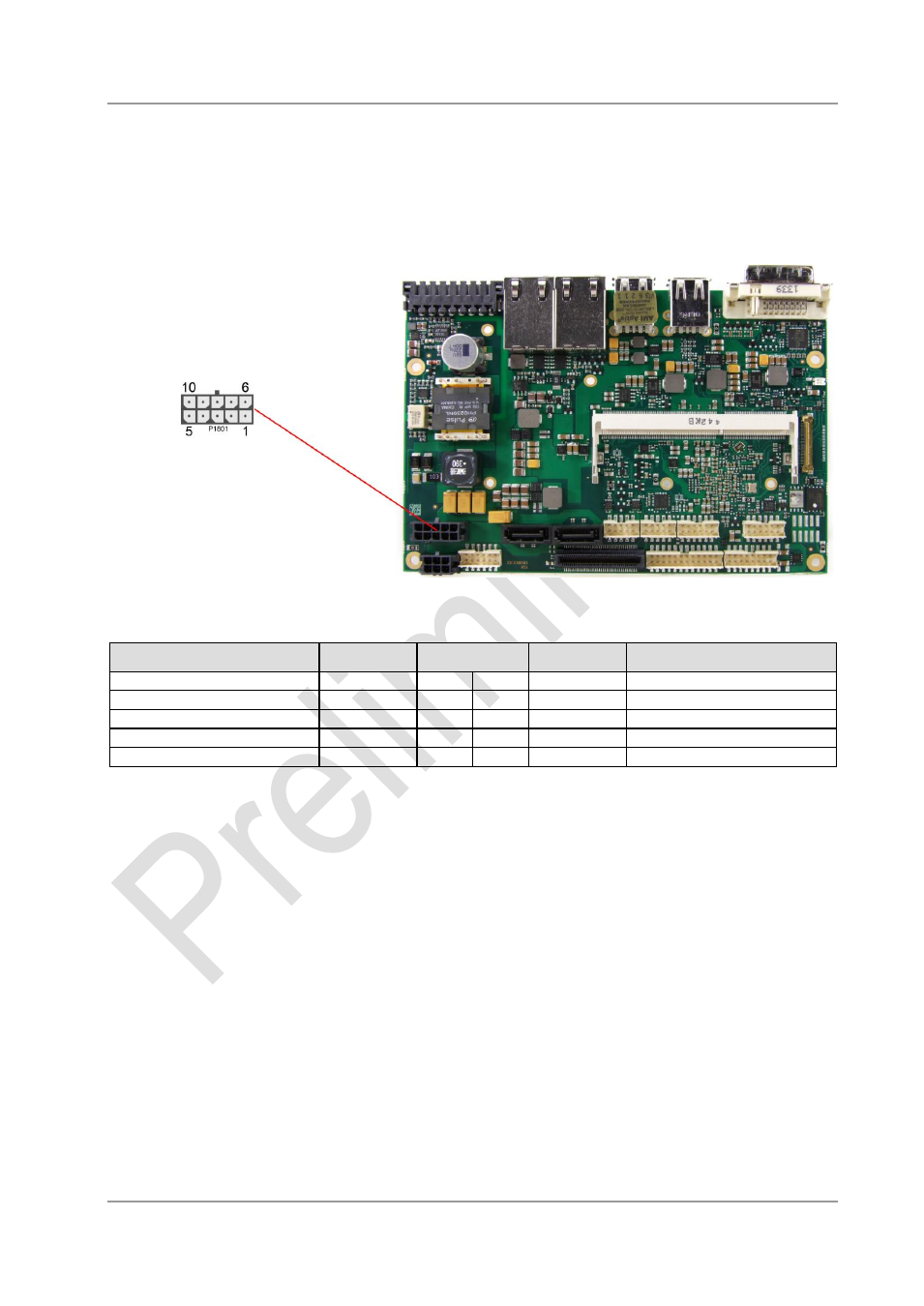

Über einen 2x6poligen Gehäusestecker (Molex 43045-1013, passender Gegenstecker Molex
43025-1013) kann eine Sekunden-USV angeschlossen werden, die die Stromversorgung des CB3063 je
nach verwendeter Kapazität und Stromverbrauch mehrere Sekunden aufrecht halten kann.
Pinbelegung Molex 2x5:
Beschreibung
Name
Pin
Name
Beschreibung
Ausgangsspannung
Voutreg
1
6
Voutreg
Ausgangsspannung
Ausgangsspannung
Vout
2
7
Vout
Ausgangsspannung
Masse
GND
3
8
GND
Masse
SUSV
SUSV
4
9
SMBALERT# SMB Alert
SMB Daten
SMB-DAT
5
10
SMB-CLK
SMB Clock
