2 FELDBUSINSTALLATION
2.1 A
LLGEMEINES
Dieses Kapitel stellt das DeviceNet‐Kabelsystem vor und enthält eine kurze Übersicht darüber, wie ein DeviceNet‐
Netzwerk effizient eingerichtet wird. Die Schritte in diesem Kapitel beschreiben die grundlegenden Aufgaben bei der
Einrichtung eines Netzwerks.
Die ODVA hat für die Installation von DeviceNet ein Dokument erstellt, das in der DeviceNet‐Bibliothek
zu finden ist:
PUB00027R1_Cable_Guide_Print_Copy.pdf
2.2 D
EVICE
N
ET
‐S
TECKVERBINDER

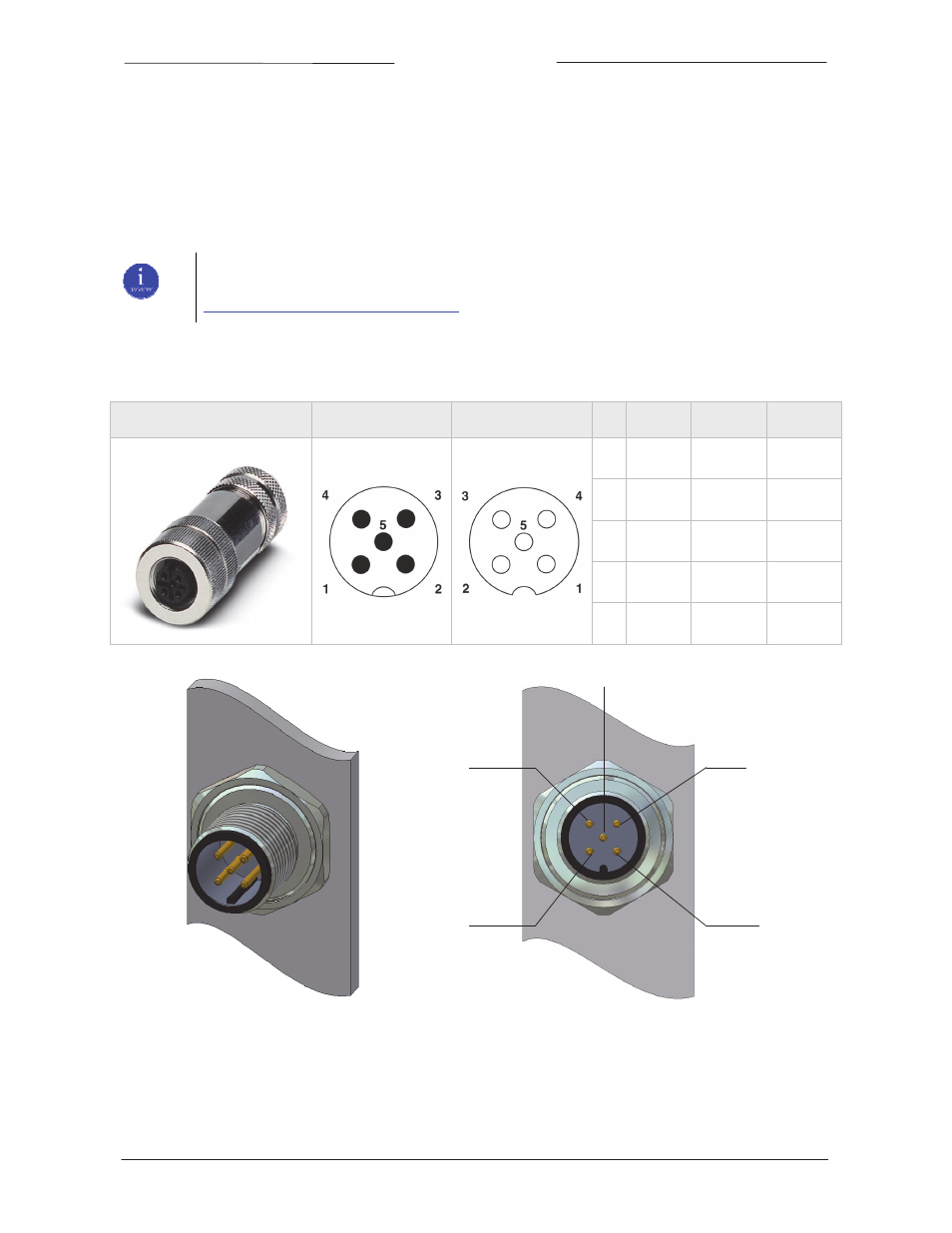

Die Instrumente von Bronkhorst sind mit einem abgedichteten M12‐Miniatursteckverbinder versehen.
M12‐Steckverbinder
Männlich
Weiblich
Nr.
Farbe
Draht‐
identität
Nutzung
(rund)
1
Blank
Beilauf
Schirm
2
ROT
V+
(+24 VDC)
Spannung
3
Schwarz
V‐
(0 VDC)
Spannung
4
Weiß
CAN_H
(CAN+)
Signal
5
Blau
CAN_L
(CAN‐)
Signal
4
2
3
5
1
A‐kodiert
