2 SCHNITTSTELLEN
2.1 RS232/FLOW‐BUS‐S
CHNITTSTELLE

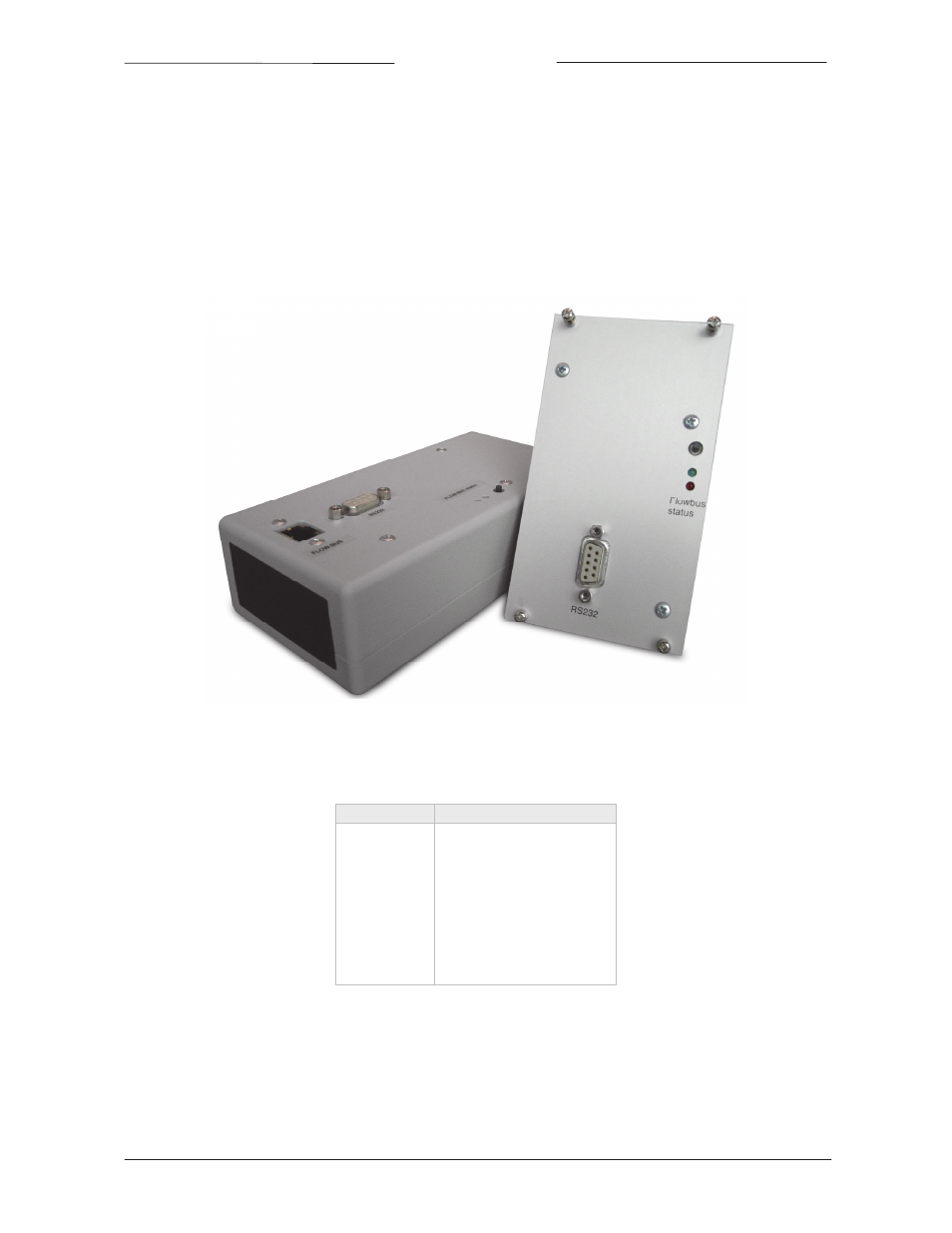

Die RS232/FLOW‐BUS‐Schnittstelle ist eine Schnittstelle zwischen dem FLOW‐BUS und dem seriellen V24‐
(Computer‐)Anschluss RS232. Sie wird entweder in einem eigenen Gehäuse mit einem FLOW‐BUS‐Steckverbinder und
einem RS232‐Steckverbinder oder als integrierter 14TE‐Einschub Ihres Anzeige‐ und Regelsystems E‐8000 geliefert.
Der Konverter sorgt für eine Kommunikation mit einer Baudrate bis zu 38400 Baud. Unterstützung durch
Kommunikationssoftware ist möglich. Die Kommunikationseinstellungen sind: 38400,n,8,1.
2.1.1 D‐Steckverbinder für RS232
Der weibliche RS232‐D‐Steckverbinder (Subminiatur, 9‐polig) hat folgende Pinbelegung:
Pinnummer Beschreibung
1
2
3
4
5
6
7
8
9 nicht belegt
TXD
RXD
nicht belegt
0 Vd
DTR
CTS
RTS
Schirm
